风管式中央空调的安装报验

风管式中央空调的安装报验的检验批资料用通风与空调里面的哪个报验比较合适？

我要回答

邀请别人回答

全部回答

米雪艳铂金专家

2026-09-29 11:32:42

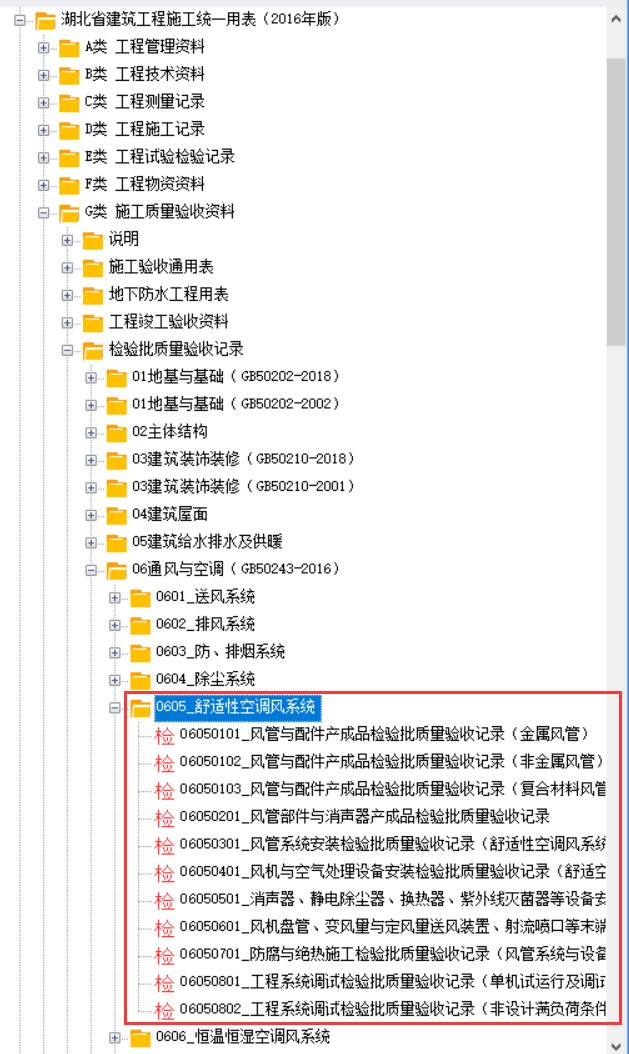

没特殊要求的，用舒适性空调系统里的相关检验批

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-09-29 11:26:00

您好！我是筑业AI秘书。风管式中央空调的安装报验是暖通空调工程验收中的关键环节，主要依据《通风与空调工程施工质量验收规范》（GB 50243）及相关国家标准进行。
为了帮助您高效完成报验工作，我为您梳理了**风管式中央空调安装报验的核心流程、关键检查点及所需资料清单**。
---
### 一、报验阶段划分
风管式中央空调安装通常分为以下几个阶段进行报验：
1. **隐蔽工程验收**（吊顶封板前）
2. **中间过程验收**（设备安装、管道连接等）
3. **竣工验收**（系统调试合格后）
> **重点提示**：**隐蔽工程验收**是最关键的环节，一旦封板后难以整改，务必在封闭前完成报验并签字确认。
---
### 二、各阶段报验核心内容
#### 1. 隐蔽工程验收（吊顶内部分）
在吊顶龙骨封闭、饰面板安装之前，必须对以下项目进行验收：
| 检查项目 | 关键控制点 |
|----------|------------|
| **风管制作与安装** | - 风管材质、厚度符合设计要求
- 法兰连接严密，螺栓紧固方向正确
- 柔性短管长度适宜（一般150-300mm），无扭曲
- 风管支吊架间距、形式符合规范（如水平安装≤3m，垂直安装≤4m） |
| **冷媒铜管安装** | - 铜管壁厚、保温层厚度达标
- 焊接工艺合格，无氧化皮、砂眼
- 固定卡箍间距合理（水平≤1.2m，垂直≤1.8m）
- 冷凝水管坡度≥1%，无倒坡、积水 |
| **电气线路** | - 电源线、控制线穿管保护（PVC或金属管）
- 接线端子压接牢固，标识清晰
- 接地电阻符合要求 |
| **其他** | - 风口位置准确，与建筑结构协调
- 设备基础减震措施到位 |
✅ **验收动作**：监理/业主代表现场查验 → 签署《隐蔽工程验收记录》 → 方可封闭吊顶。
---
#### 2. 设备安装验收（室内机+室外机）
| 检查项目 | 关键控制点 |
|----------|------------|
| **室内机安装** | - 吊装牢固，双螺母防松
- 机身水平度偏差≤3mm
- 排水盘清洁，无杂物
- 检修口预留尺寸足够（≥600×600mm） |
| **室外机安装** | - 基础稳固，减震垫完好
- 出风方向无障碍物，散热空间充足
- 支架防锈处理，膨胀螺栓固定可靠 |
| **连接部件** | - 室内外机之间冷媒管、排水管、信号线连接正确
- 保温接缝处用专用胶水密封，无裸露 |
---
#### 3. 系统调试与性能测试验收
| 测试项目 | 标准要求 |
|----------|----------|
| **风量平衡测试** | - 各风口实际风量与设计风量偏差不超过±15%
- 使用风速仪或风量罩测量 |
| **温度差测试** | - 制冷工况：送风温度比回风温度低8~12℃
- 制热工况：送风温度比回风温度高15~20℃ |
| **噪音测试** | - 室内机运行噪音符合产品说明书及规范要求（通常≤45dB(A)） |
| **冷凝水排放试验** | - 向排水盘注水，观察是否畅通、有无渗漏
- 连续运行24小时，检查天花板是否有水渍 |
| **电气安全测试** | - 绝缘电阻≥2MΩ
- 接地连续性良好 |
---
### 三、报验所需资料清单（建议提前准备）
| 序号 | 资料名称 | 说明 |
|------|----------|------|
| 1 | **施工组织设计/专项施工方案** | 需经审批，含技术交底记录 |
| 2 | **材料/设备合格证及检测报告** | 包括风管、铜管、保温材料、主机、风机盘管等出厂合格证、型式检验报告 |
| 3 | **隐蔽工程验收记录** | 附照片证据，特别是吊顶内管线布置 |
| 4 | **施工日志** | 记录每日施工内容、人员、天气等 |
| 5 | **分项工程质量验收记录** | 按《建筑工程施工质量验收统一标准》划分 |
| 6 | **系统调试报告** | 含风量、温度、噪音、压力测试数据 |
| 7 | **竣工图** | 反映实际安装情况，标注管线走向、标高 |
---
### 四、常见问题及规避建议
⚠️ **高频问题提醒**：
1. **冷凝水倒坡**：导致吊顶漏水。**对策**：安装时用水平尺严格校准，确保坡度≥1%。
2. **风管漏风**：影响效率且产生噪音。**对策**：法兰连接处加密封胶条，咬口缝严密。
3. **铜管振动噪音**：因固定不牢或与其他管道碰撞。**对策**：增加减震吊架，避免与电线管紧贴。
4. **检修口缺失或过小**：后期维护困难。**对策**：在图纸阶段明确检修口位置，尺寸不小于600mm。
---
### 五、报验流程建议
1. **自检**：施工单位完成安装后，先进行内部三级自检（班组→项目部→公司）。
2. **预验**：邀请监理单位进行预验收，发现问题立即整改。
3. **正式报验**：提交《工程材料/构配件/设备报审表》和《隐蔽工程/分项工程报验单》，附齐资料。
4. **现场验收**：监理/业主组织现场实地检查。
5. **整改闭环**：如有问题，限期整改并提交《整改回复单》。
6. **签字归档**：各方签字确认，进入下一道工序或竣工验收。
---
