请问四川弱电里双绞线调试，光纤链路调试，安防系统调试，跟强电送配电系统调试，有没专门表格呢，是填数据

首页 > 有问必答 > 问题详情

本周热点问题

mb20210703154328819

2026-09-29 11:03:25

安装资料 17 四川成都市 5币

请问四川弱电里双绞线调试，光纤链路调试，安防系统调试，跟强电送配电系统调试，有没专门表格呢，是填数据

请问四川弱电里双绞线调试，光纤链路调试，安防系统调试，跟强电送配电系统调试，有没专门表格呢，是填数据那种

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-09-29 13:22:06

没有专用的就用通用的表格做

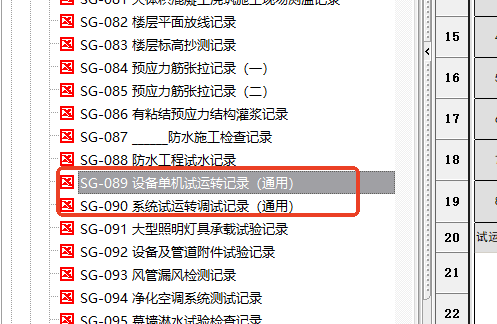

比如这种的

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-09-29 11:26:29

您好！我是筑业AI秘书。针对您提到的四川地区（以及全国通用的建筑工程资料规范）弱电及强电调试表格的问题，我需要为您澄清一个核心概念：
**在现行的《建筑工程施工质量验收统一标准》（GB 50300系列）及四川省地方标准中，并没有一份名为“双绞线调试数据表”或“光纤链路调试数据表”的独立、通用的标准化表格供直接填写具体测试数值。**
但是，**有专门的“系统调试记录”或“功能测试记录”表格**，用于记录调试结论和关键参数。具体的做法是：**将详细的测试数据作为“附件”或“检测报告”附在调试记录表后，或者在调试记录的备注/结论栏中概括填写。**
以下是针对您提到的四个部分的具体操作指南和常用表格名称：
---
### 一、通用原则
1. **主表**：填写的是“调试结论”、“是否合格”、“主要功能实现情况”。
2. **附件**：详细的测试数据（如衰减dB值、通断状态、电压电流值等）通常由第三方检测机构出具的**《检测报告》**或施工单位自测的**《原始测试记录单》**作为支撑材料归档。
---
### 二、分项调试表格详解
#### 1. 双绞线调试（综合布线系统）
* **对应分部工程**：智能建筑工程 - 通信网络系统 / 综合布线子系统
* **常用表格名称**：
* 《综合布线系统测试记录》
* 《信息插座安装检查记录》
* **如何填数据**：
* **表格内**：通常只填“测试结果：合格/不合格”，“连通性：正常”，“接线图：正确”。
* **数据附件**：必须附上**《双绞线链路测试报告》**（使用Fluke等仪器生成的PDF报告），报告中包含近端串扰(NEXT)、回波损耗(RL)、插入损耗(IL)等详细数据。
* **注意**：如果是简易项目，有时会在《综合布线系统测试记录》表中增加一列“测试指标”，填写“符合GB 50311-2016标准”即可，无需逐条写数值。
#### 2. 光纤链路调试（通信/监控传输）
* **对应分部工程**：智能建筑工程 - 通信网络系统 / 视频安防监控系统（传输部分）
* **常用表格名称**：
* 《光纤链路测试记录》
* 《光功率测试记录》
* **如何填数据**：
* **表格内**：填写“收发光功率值”、“误码率”、“链路衰耗”。
* **示例填法**：
| 测试点 | 发送光功率(dBm) | 接收光功率(dBm) | 链路衰耗(dB) | 结果 |
| :--- | :---: | :---: | :---: | :---: |
| A机房-B机房 | -8.5 | -12.3 | 3.8 | 合格 |
* **数据附件**：附上OTDR（光时域反射仪）测试曲线图和详细测试报告。
#### 3. 安防系统调试（视频监控、门禁、报警等）
* **对应分部工程**：智能建筑工程 - 安全防范系统
* **常用表格名称**：
* 《视频安防监控系统调试记录》
* 《入侵报警系统调试记录》
* 《出入口控制系统调试记录》
* **如何填数据**：
* **视频监控**：重点填“图像质量”、“云台控制响应时间”、“录像存储天数”、“夜视效果”。
* **报警系统**：重点填“布防/撤防功能”、“报警联动反应时间”、“防区划分准确性”。
* **门禁系统**：重点填“读卡识别速度”、“开门权限逻辑”、“断电开锁功能”。
* **注意**：这些系统通常要求做**72小时试运行**，因此还需填写《系统试运行记录》，其中会包含故障率、运行稳定性等数据。
#### 4. 强电送配电系统调试
* **对应分部工程**：建筑电气分部工程 - 低压配电系统
* **常用表格名称**：
* 《电气照明全负荷试运行记录》
* 《大型灯具牢固性试验记录》
* 《接地电阻测试记录》
* 《绝缘电阻测试记录》
* 《继电保护动作试验记录》（针对高压或重要低压柜）
* **如何填数据**：
* **这是最强调试数据的环节**，很多表格本身就是为填数据设计的。
* **《绝缘电阻测试记录》**：直接填写各回路（L/N/PE）之间的兆欧值（MΩ）。
* **《接地电阻测试记录》**：填写实测接地电阻值（Ω），并与设计值对比。
* **《全负荷试运行记录》**：记录电压、电流、功率因数、温度等实时监测数据，通常以表格形式列出多个时间点的数据。
* **《继电保护试验记录》**：填写整定值、实测动作值、返回系数、动作时间等。
---
### 三、四川省特别注意事项
1. **地方标准参考**：
请查阅 **DBJ/T 50-XXX** 系列四川省工程建设地方标准。例如，《四川省建筑工程施工技术资料管理规程》对资料格式有具体要求。虽然国家统一了验收标准，但四川各地市（如成都、绵阳）的质监站可能有自己推荐的模板。
2. **第三方检测要求**：
对于**综合布线（双绞线/光纤）**和**安防系统**，四川省大部分重点项目要求必须由具备CMA资质的第三方检测机构出具**《系统检测报告》**。这份报告具有法律效力，其结论直接决定调试是否合格。施工单位的内部调试记录只是过程文件。
3. **电子签章与平台上传**：
目前四川推行工程资料电子化，许多调试记录需通过“四川省建设工程资料管理系统”上传。系统中预置了标准表格，您只需按提示录入关键结论和数据摘要，系统会自动生成带二维码的报告。
---
### 四、建议操作步骤
1. **确认合同与设计要求**：查看施工合同中是否明确要求提供第三方检测报告。
2. **获取标准表格**：
* 向当地质监站或档案馆索取最新的《建筑工程资料管理规程》附录表格。
* 或使用广联达、品茗等主流资料软件，选择“四川”省份版本，里面已内置好所有标准表格。
3. **填写策略**：
* **强电**：直接在表格中填写实测数据，确保数据真实、可追溯。
* **弱电**：在调试记录表中填写“功能正常、性能达标”，并将详细的仪器测试报告作为附件装订在调试记录后面。
如果您需要某一项具体的表格模板内容（例如《绝缘电阻测试记录》的标准格式），我可以为您提供更详细的字段说明。
