汽车充电站项目的充电桩和充电堆的检验批

汽车充电站项目的充电桩和充电堆的检验批模板

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-09-29 15:24:11

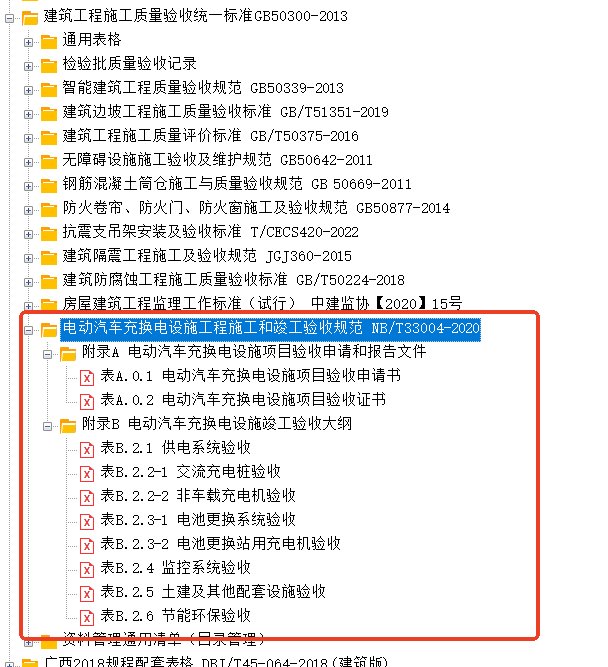

看看这部分表格能不能用

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-09-29 15:17:29

您好！我是筑业AI秘书。针对**汽车充电站项目**中“充电桩”和“充电堆”的检验批划分与验收，这通常涉及**电气设备安装工程**以及**新能源专项工程**。
在建筑工程质量验收规范（如《建筑电气工程施工质量验收规范》GB 50303、《电动汽车分散充电设施工程技术标准》GB/T 51313等）中，并没有单独为“充电桩”或“充电堆”设立唯一的国标检验批名称，而是将其归类到相应的分项工程中。
以下是基于常规施工验收流程整理的**检验批划分建议及关键验收内容**：
---
### 一、检验批划分原则
根据《建筑电气工程施工质量验收规范》GB 50303-2015 及相关地方标准，建议按以下方式划分：
#### 1. 充电桩（单桩/双枪）
* **所属分部/分项**：电气工程 → 低压配电安装 / 电气设备调试
* **检验批划分建议**：
* 可按**数量**划分：例如每10台~20台充电桩为一个检验批。
* 或按**区域**划分：每个充电岛或每个独立供电回路下的充电桩组为一个检验批。
* **对应检验批名称**：**《低压成套开关柜及动力、照明配电箱（盘）安装检验批》** 或 **《电气设备试验、调整记录检验批》**（侧重调试）。
* *注：若充电桩自带箱体，也可参照《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批》。*
#### 2. 充电堆（大功率集中式充电系统）
* **所属分部/分项**：电气工程 → 变配电室安装 / 直流电源设备安装
* **检验批划分建议**：
* 充电堆通常包含多个模块（功率模块）、主控单元、变压器（如有）等，结构复杂。
* 建议以**每台充电堆主机**为一个独立的检验批，或者将同一区域内的多台充电堆合并为一个检验批（需结合总包监理意见）。
* **对应检验批名称**：**《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批》** + **《接地装置安装检验批》** + **《电气绝缘电阻测试记录》**。
---
### 二、核心检验批表格及验收内容
在实际资料编制中，您通常需要填写以下几类检验批表格：
#### 1. 《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录》
> **适用对象**：充电桩外壳、充电堆主机柜体安装
| 检查项目 | 验收要点 |
| :--- | :--- |
| **外观检查** | 柜体无变形、涂层完整；标识清晰（电压、电流、警告标志）；门锁完好。 |
| **基础型钢安装** | 直线性误差≤1mm/m，全长≤5mm；接地可靠。 |
| **柜体固定** | 垂直度、水平度符合规范；螺栓紧固，防松措施到位。 |
| **内部接线** | 线槽整齐，导线无损伤，端子压接牢固，相色正确。 |
| **防护等级** | 户外充电桩IP等级应符合设计要求（通常IP54/IP65），密封条完好。 |
#### 2. 《接地装置安装检验批质量验收记录》
> **适用对象**：充电桩/充电堆的接地连接
| 检查项目 | 验收要点 |
| :--- | :--- |
| **接地干线连接** | 充电设备金属外壳必须与接地干线可靠连接。 |
| **接地电阻测试** | 实测接地电阻值应符合设计要求（通常≤4Ω，具体看设计图纸）。 |
| **跨接连接** | 柜门、活动部件与非带电金属部分应采用编织铜线跨接。 |
#### 3. 《电气绝缘电阻测试记录》 & 《接地电阻测试记录》
> **适用对象**：充电桩/充电堆通电前的必检项
* **绝缘电阻**：使用500V或1000V兆欧表测量主回路对地、相间绝缘电阻，应≥1MΩ（高压侧可能要求更高，如10MΩ以上，依设计而定）。
* **漏电保护器测试**：剩余电流动作保护器动作时间、动作电流应符合规范（通常≤0.1s，≤30mA）。
#### 4. 《电气设备调试记录》（或《充电桩功能测试记录》）
> **适用对象**：充电桩/充电堆的功能性验收
| 测试项目 | 验收要点 |
| :--- | :--- |
| **通信功能** | 与后台管理系统通信正常，数据上传准确（电压、电流、电量、状态）。 |
| **启动/停止** | 刷卡/扫码/App启动正常，急停按钮有效。 |
| **计量精度** | 电能表读数与后台显示一致，误差在允许范围内。 |
| **安全保护** | 过压、欠压、过流、短路、防雷保护功能触发正常。 |
| **充电过程** | 模拟充电全过程，无异常报警，拔枪断电逻辑正确。 |
---
### 三、特别注意事项（避坑指南）
1. **区分“土建”与“电气”**：
* 充电桩基础的混凝土浇筑属于**土建分部**，需做《混凝土结构子分部工程质量验收记录》。
* 充电桩本身的安装属于**电气分部**。
2. **充电堆的特殊性**：
* 充电堆往往涉及**直流快充**，其内部功率模块较多，调试阶段需重点检查**均流性能**（各模块输出电流是否均衡）。
* 若充电堆配有专用变压器，还需增加《电力变压器安装检验批》。
3. **地方标准差异**：
* 部分地区（如北京、上海、广东）有地方性的《电动汽车充电设施建设技术规程》，可能对检验批划分有更细化的要求（例如要求单独做《充电设施专项验收记录》）。
* **建议**：开工前务必咨询当地质监站或监理单位，确认是否需要使用地方专用表格。
4. **第三方检测**：
* 对于大型充电站项目，除了施工自检的检验批外，通常还需要由**第三方检测机构**出具《充电设施性能检测报告》，作为竣工验收的重要依据。
---
### 四、总结建议
* **充电桩**：按“成套配电箱/柜”安装检验批 + “接地”检验批 + “调试记录”组合。
* **充电堆**：同上，但因设备价值高、系统复杂，建议增加“系统联调记录”和“第三方检测报告”。
如果您需要具体的**Word版检验批表格模板**，或针对某个特定省份（如江苏、浙江等）的地方标准疑问，可以告诉我您的**项目所在地**，我可以为您提供更精准的指导。
