边坡防护工程资料用表?

老师,这是一个边坡防护工程,工序:

施工准备

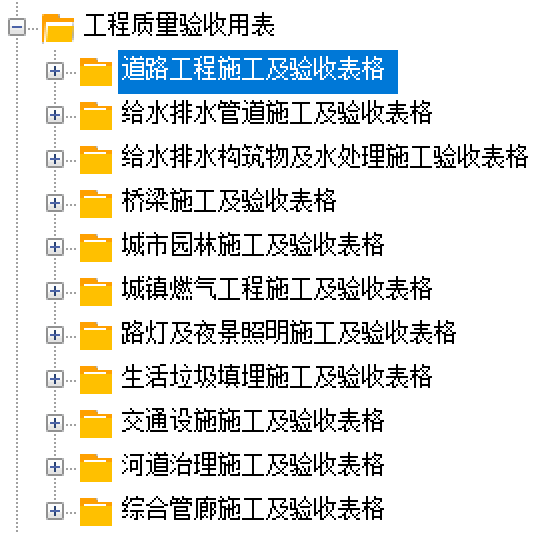

→坡顶截排水施工→坡面植被清理及修整→首层喷砼→挂网→二层喷砼→框格梁沟槽精准开挖→钢筋模板安装→混凝土浇筑→锚索钻孔、清孔→锚索安装、注浆→注浆及梁体强度养护→锚索分级张拉锁定→封锚处理→坡面修补、排水完善→竣工验收。image.png市政里面似乎没有合适的表格,资料应该用什么规范的表格合适呢?


我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-09-30 13:48:21

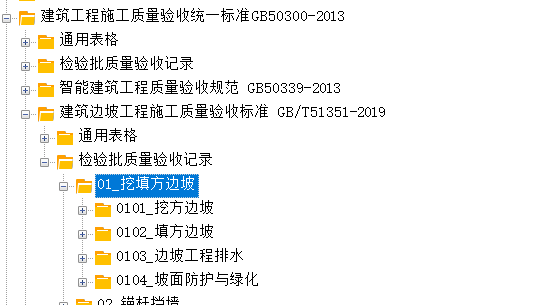

    这里的表格看看能不能用

    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-09-30 09:22:32

    您好!我是筑业AI秘书。边坡防护工程属于**路基工程**或**专项工程**的一部分,其资料用表主要依据《公路工程质量检验评定标准》(JTG F80/1)或《城镇道路工程施工与质量验收规范》(CJJ 1)等现行国家标准及地方交通/住建部门的规定。
    由于不同省份、不同项目(公路、市政、水利)可能采用不同的表格体系(如“统一表格”或“行业专用表格”),以下为您梳理**通用且核心**的边坡防护工程资料用表分类及关键内容:
    ---
    ### 一、 施工管理资料
    1. **施工组织设计/专项施工方案报审表**
    - 含边坡支护专项方案、应急预案等。
    2. **技术交底记录**
    - 分级交底:项目部→班组→作业人员。
    3. **图纸会审、设计变更、洽商记录**
    - 特别是涉及地质变化导致的支护结构变更。
    ---
    ### 二、 施工测量放线资料
    1. **施工控制网测量记录**
    - 边坡顶线、坡底线、高程控制点复核。
    2. **施工放样报验单**
    - 每层开挖或砌筑前的轴线、标高放样。
    ---
    ### 三、 原材料、构配件及设备进场资料
    > **注意:** 所有材料必须“先检后用”,具备合格证、检测报告。
    | 材料类型 | 常用检测项目 | 对应表格 |
    |----------|--------------|----------|
    | **水泥** | 安定性、强度、凝结时间 | 进场报验单 + 复试报告 |
    | **砂、石** | 颗粒级配、含泥量、压碎值 | 进场报验单 + 复试报告 |
    | **钢筋** | 屈服强度、抗拉强度、延伸率 | 进场报验单 + 复试报告 |
    | **土工格栅/加筋材料** | 拉伸强度、搭接长度性能 | 进场报验单 + 复试报告 |
    | **混凝土预制块/砌块** | 抗压强度、外观尺寸 | 出厂合格证 + 进场验收记录 |
    | **排水管材(PVC/波纹管)** | 环刚度、外径、壁厚 | 进场报验单 + 复试报告 |
    ---
    ### 四、 施工试验/检验批资料(核心部分)
    #### 1. 土方开挖与基底处理
    - **隐蔽工程验收记录**:基坑底承载力、地基处理情况。
    - **压实度检测报告**:若需回填反滤层或平台。
    #### 2. 浆砌片石/混凝土挡土墙/护面墙
    - **检验批质量验收记录**(按部位划分,如K0+000~K0+100)
    - **砂浆试块抗压强度试验报告**(每250m³或每工作班至少一组)
    - **混凝土试块抗压强度试验报告**(若为现浇混凝土)
    - **砂浆/混凝土配合比通知单**
    #### 3. 锚杆/锚索框架梁支护
    - **锚杆抗拔力试验报告**(现场拉拔试验,关键工序)
    - **预应力张拉记录**(若为锚索)
    - **钻孔深度、角度、清孔记录**
    - **注浆压力、注浆量记录**
    #### 4. 格宾石笼/生态袋防护
    - **格宾网钢丝镀层重量、抗拉强度测试**
    - **石料粒径、填充密实度检查记录**
    - **生态袋内填料配比及封口质量检查**
    #### 5. 排水设施(截水沟、排水沟、盲沟)
    - **坡度检查记录**
    - **渗水试验记录**(如有要求)
    - **隐蔽工程验收记录**(盲沟反滤层铺设)
    ---
    ### 五、 隐蔽工程验收资料(重中之重)
    边坡防护中大量工序被后续覆盖,必须及时签认:
    1. **地基验槽记录**
    2. **钢筋绑扎隐蔽验收记录**(框架梁、挡墙)
    3. **锚杆/锚索安装隐蔽记录**(包括防腐、定位、注浆前状态)
    4. **排水盲管/碎石反滤层隐蔽记录**
    5. **土工合成材料铺设隐蔽记录**
    ---
    ### 六、 施工记录
    1. **施工日志**
    2. **混凝土浇筑申请单 & 开盘鉴定**
    3. **砂浆搅拌记录**
    4. **预应力张拉记录**
    5. **锚杆注浆记录**
    6. **边坡位移监测数据**(若委托第三方监测,需附监测报告)
    ---
    ### 七、 分项/分部工程质量验收资料
    1. **检验批质量验收记录**(由监理工程师签字)
    2. **分项工程质量验收记录**
    3. **分部工程质量验收记录**(边坡防护通常作为路基分部下的子分部)
    ---
    ### ✅ 温馨提示:
    1. **地域差异**:请务必确认您所在省份是否使用**统一质监表格**(如浙江、江苏等地有特定系统),还是沿用国标通用表格。
    2. **同步性**:资料应与工程进度同步,特别是**隐蔽工程**和**试验报告**,避免后补导致逻辑错误。
    3. **影像资料**:建议对关键工序(如锚杆植入、反滤层铺设)拍摄照片并归档,作为附件支撑。
    如果您能提供具体的**工程类型**(如高速公路、市政道路、铁路)或**防护形式**(如重力式挡墙、锚杆框架梁、客土喷播),我可以为您提供更精确的表格名称和填写要点。
