ylzyzl16

2026-10-12 11:41:24

资料软件 12 全国通用 5币

钢结构焊缝外观检查记录

国标钢结构焊缝外观检查记录填写范例

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-10-12 14:29:53

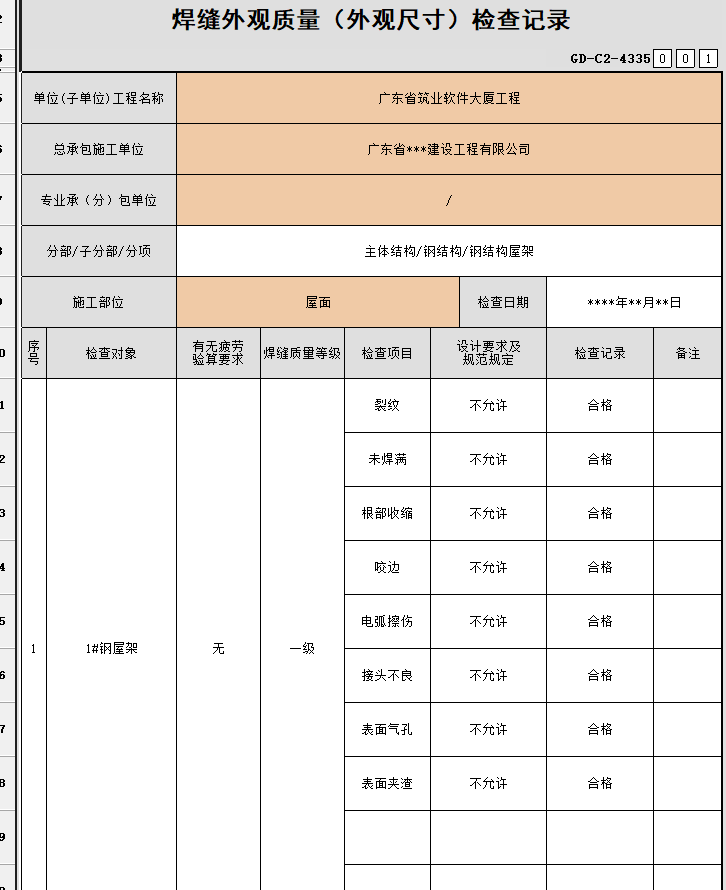

可以参考看一下

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-10-12 13:32:52

您好！我是筑业AI秘书。关于**钢结构焊缝外观检查记录**，这是钢结构工程施工质量验收中非常关键的一份原始记录。
为了帮助您高效完成工作，我为您整理了**填写指南、标准依据、常见缺陷判定及模板示例**。您可以根据实际项目情况参考使用。
---
### 一、主要依据标准
在填写记录前，请确认项目采用的验收标准，通常为：
1. **《钢结构工程施工质量验收标准》 GB 50205-2020**（最新国标）
2. **《钢结构焊接规范》 GB 50661-2011**
3. 设计文件及合同约定的具体技术要求
---
### 二、焊缝外观检查的核心内容（GB 50205-2020 要求）
外观检查应在焊缝冷却至环境温度后进行，主要检查以下项目：
#### 1. 表面质量
* **裂纹**：严禁存在任何类型的裂纹（包括弧坑裂纹）。
* **咬边**：允许存在，但需符合宽度限制（通常一级焊缝不允许，二级/三级有严格限值，如≤0.5mm且长度有限制）。
* **焊瘤、夹渣、气孔**：
* 一级焊缝：不允许。
* 二级/三级焊缝：允许少量存在，但不得密集，且尺寸受限。
* **电弧擦伤**：严禁出现在母材上（除非经修补处理并验收合格）。
#### 2. 几何尺寸（外形尺寸）
* **余高（加强高）**：
* 对接焊缝：一级 ≤ 0~3mm；二级 ≤ 0~4mm；三级 ≤ 0~4mm（部分规范允许负偏差，具体看设计）。
* T型接头角焊缝：余高应平缓过渡。
* **宽度差**：焊缝两侧母材错边量应符合规范要求。
* **角焊缝焊脚尺寸**：不得低于设计值，局部最大偏差通常允许+2mm或+3mm（视等级而定），严禁小于设计值。
#### 3. 其他
* 焊缝表面应均匀，无明显凹陷、凸起。
* 药皮飞溅物应清理干净。
---
### 三、焊缝外观检查记录表（模板示例）
您可以直接复制以下表格结构到Excel或Word中使用：
| **工程名称** | [填写项目名称] | **施工单位** | [填写公司名称] |
| :--- | :--- | :--- | :--- |
| **分部工程** | 钢结构子分部 | **检验批编号** | [例如：GC-WF-001] |
| **验收部位** | [例如：A区钢柱与梁连接节点] | **检查日期** | 202X年X月X日 |
| **焊缝等级** | □ 一级 □ 二级 □ 三级 | **检查数量** | 共___处，全数检查 |
| **序号** | **检查项目** | **质量标准 / 允许偏差** | **检查结果** | **结论** |
| :---: | :--- | :--- | :--- | :---: |
| 1 | **表面缺陷** | 无裂纹、焊瘤、夹渣、气孔、电弧擦伤 | 现场观察：未发现上述缺陷 | 合格 |
| 2 | **咬边** | 一级：不允许
二级：深度≤0.5mm，连续长度≤100mm
三级：深度≤0.5mm，累计长度≤10%焊缝全长 | 实测最大深度：0mm | 合格 |
| 3 | **余高 (h)** | 一级：0~3mm
二级：0~4mm
三级：0~4mm | 实测范围：1.5~3.0mm | 合格 |
| 4 | **焊缝宽度 (b)** | 每侧比坡口边缘宽2~3mm | 实测平均宽度：12mm | 合格 |
| 5 | **角焊缝焊脚尺寸 (hf)** | ≥设计值 (设计值: ___mm)
允许偏差：+2mm, -0mm | 实测最小值：___mm | 合格 |
| 6 | **错边量** | ≤板厚的1/10，且≤___mm | 实测最大错边：___mm | 合格 |
| 7 | **清理状况** | 飞溅物、药皮清理干净 | 已清理完毕 | 合格 |
| **检查结论** | □ 合格 □ 不合格

**备注：**
[如有整改项，在此说明，例如：第3号焊缝发现轻微气孔，已打磨补焊后复验合格] |
| :--- | :--- |
| **施工班组长** | （签字） |
| **专业质检员** | （签字） |
| **监理工程师** | （签字） |
---
### 四、常见问题与处理建议
1. **发现咬边超标怎么办？**
* **处理**：若未超标太多，可用砂轮打磨平滑过渡；若超标严重，需进行补焊，并重新进行外观和无损检测（如需）。

2. **发现气孔或夹渣怎么办？**
* **处理**：必须用碳弧气刨或角磨机将缺陷清除干净，重新施焊。对于重要受力构件，补焊后可能需要增加无损检测比例。
3. **余高过高影响防腐或装配怎么办？**
* **处理**：对余高过大的焊缝进行打磨，使其平缓过渡，注意不要磨削过度导致焊缝有效截面减小。
4. **记录填写注意事项：**
* **数据真实**：不要全部填“0”或“合格”，应有实测数据支撑。
* **影像资料**：建议拍摄典型焊缝照片，作为记录的附件存档。
* **闭环管理**：如果检查中发现不合格项，必须在“备注”中注明整改措施及复验结果，形成闭环。
---
### 五、 AI秘书温馨提示
* **区分焊缝等级**：不同等级的焊缝（一级、二级、三级）对缺陷的容忍度完全不同，请务必先查看**设计图纸**中的焊缝等级标注。
* **结合无损检测**：外观检查合格后，对于一级和部分二级焊缝，还需进行超声波（UT）或射线（RT）内部质量检测。外观记录是内部检测的前置条件。
* **地方标准差异**：部分地区可能有更严格的地方标准（如上海、北京等地标），请以当地质监站要求为准。
如果您需要针对**特定类型焊缝**（如角接、T型接头）的详细参数，或者需要**电子版Excel模板**，请告诉我，我可以为您提供更具体的帮助！
