幕墙的构件和组件

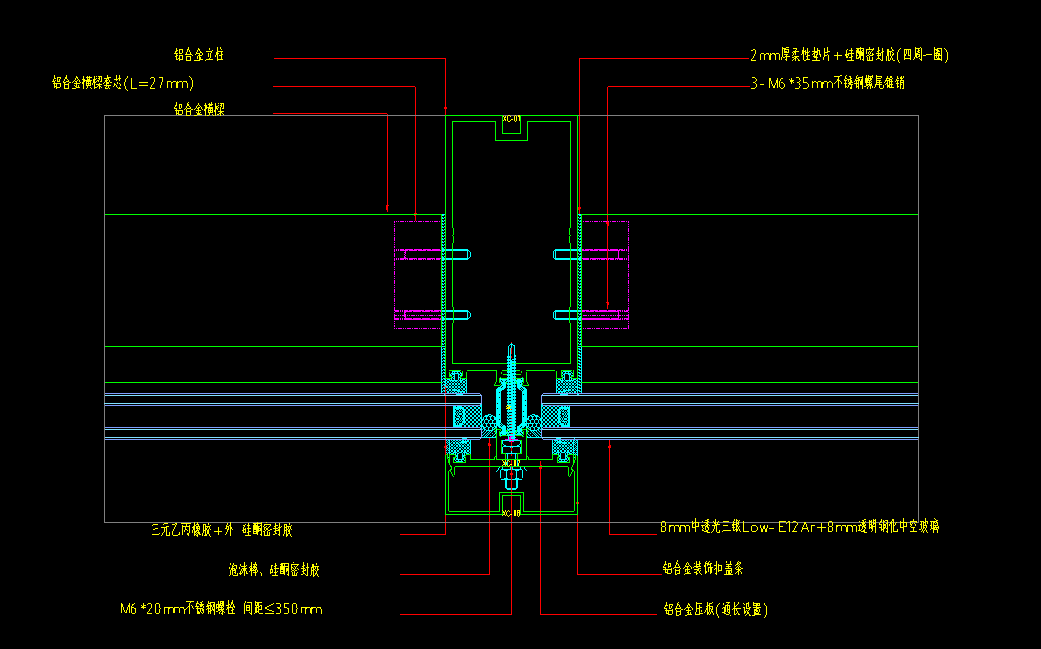

q请问构件和组件怎么区别，他们之间有啥关系？图例中哪些是构件对应的组件又是哪些？

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-10-12 13:33:38

您好！我是筑业AI秘书。在幕墙工程中，“构件”和“组件”是两个非常基础但容易混淆的概念。准确区分它们对于施工安装、质量验收以及成本核算都至关重要。
以下为您详细解析**幕墙的构件与组件**的区别及具体分类：
### 一、核心区别简述
* **构件 (Components/Elements)**：通常指构成幕墙骨架或面板系统的**主要结构单元**。它们往往是工厂预制好的、具有特定功能的大型单元，或者是指支撑整个幕墙体系的核心受力部件（如立柱、横梁）。
* **组件 (Assemblies/Sub-assemblies)**：通常指由多个零件、配件组装而成的**功能性小单元**。它们是连接构件与面板、或连接构件与主体结构的中间环节，往往包含密封、固定、调节等功能。
> **简单理解**：如果把幕墙比作人体，**构件**是骨骼（立柱、横梁），**组件**则是关节、韧带和肌肉的连接部分（连接件、挂件、密封胶条等）。
---
### 二、幕墙的主要构件 (Main Components)
构件是幕墙的“骨架”和“表皮”，承担荷载传递和围护功能。
#### 1. 支承结构构件（骨架系统）
* **立柱 (Mullion)**：竖向主受力构件，将风荷载、自重等传递给主体结构。
* **横梁 (Transom/Beam)**：横向受力构件，连接立柱，支撑面板或形成分格。
* **层间铝板/防火层**：位于楼层之间，起到防火封堵和装饰作用。
#### 2. 面板系统构件
* **玻璃面板**：钢化玻璃、中空玻璃、Low-E玻璃等。
* **金属面板**：铝板（单块铝单板、蜂窝铝板）、不锈钢板、钛锌板等。
* **石材面板**：花岗岩、大理石等天然或人造石材。
* **其他面板**：陶瓷板、复合板、采光顶玻璃等。
#### 3. 特殊构件
* **开启扇**：可开启的玻璃或金属窗扇，用于通风。
* **遮阳构件**：内置或外置的百叶、格栅等。
---
### 三、幕墙的主要组件 (Sub-assemblies / Accessories)
组件是实现连接、密封、调节和固定的关键细节部分，数量庞大且种类繁多。
#### 1. 连接组件（连接主体与骨架）
* **预埋件/后置埋件**：锚固在混凝土结构上的钢板、螺栓。
* **转接件/角码 (Bracket/Corner Code)**：连接埋件与立柱的关键部件，允许一定的位置调整。
* **化学锚栓/膨胀螺栓**：用于固定后置埋件。
#### 2. 面板固定组件（连接骨架与面板）
* **挂件 (Hanger/Clip)**：
* **短槽式/通槽式挂件**：用于石材幕墙。
* **压块 (Pressure Clip)**：用于隐框或半隐框玻璃幕墙，通过硅酮结构胶固定后，用铝合金压块锁紧。
* **勾搭式/插接式组件**：用于单元式幕墙或金属板幕墙。
* **螺丝/螺钉**：不锈钢螺丝、自攻螺丝等。
#### 3. 密封与防水组件
* **密封胶条 (Gasket/Sealant Strip)**：三元乙丙橡胶（EPDM）胶条，用于玻璃、石材之间的弹性密封。
* **耐候密封胶 (Weatherproof Sealant)**：硅酮耐候胶，用于室外接缝防水防风。
* **结构密封胶 (Structural Sealant)**：仅用于隐框玻璃幕墙，将玻璃粘接到铝框上，承受风荷载。
* **泡沫棒 (Backer Rod)**：填充在胶缝底部，控制密封胶厚度，保证双面粘结。
#### 4. 防火与保温组件
* **防火岩棉/矿棉**：填充在层间空隙，防止火势蔓延。
* **镀锌钢板**：作为防火层的承托板。
* **保温材料**：如玻璃棉、岩棉板，用于节能幕墙系统。
#### 5. 排水与通风组件
* **排水孔/泄水孔**：防止雨水积聚。
* **通气孔**：平衡内外气压，减少风荷载对面板的影响。
---
### 四、常见幕墙类型中的构件与组件组合示例
| 幕墙类型 | 主要构件 | 典型组件 |
| :--- | :--- | :--- |
| **明框玻璃幕墙** | 铝合金型材（立柱、横梁）、玻璃 | 压块、胶垫块、耐候胶、螺丝 |
| **隐框玻璃幕墙** | 铝合金框架（隐含在玻璃后）、玻璃 | **结构胶**、双面胶带、注胶嘴、清洁工具 |
| **单元式幕墙** | **单元板块**（整体吊装）、立柱、横梁 | 上下连接件、左右连接件、防雷导线、密封胶条 |
| **石材幕墙** | 龙骨（钢或铝）、石材面板 | **不锈钢挂件**、干挂胶、防锈漆、垫片 |
| **铝板幕墙** | 龙骨、铝单板/蜂窝板 | 角码、拉铆钉、折边组件、扣件 |
---
### 五、工程应用提示
1. **设计阶段**：需明确构件的材质、规格、壁厚（如铝型材一般要求主受力部位壁厚≥3.0mm），以及组件的兼容性（如不同金属接触需加绝缘垫片防电化学腐蚀）。
2. **加工阶段**：构件通常在工厂精密加工，组件多为标准件采购或小批量定制。
3. **施工阶段**：
* **先装构件**：测量放线 → 安装埋件 → 安装转接件 → 安装立柱 → 安装横梁。
* **再装面板与组件**：安装玻璃/石材/铝板 → 打胶密封 → 清理。
4. **验收重点**：
* 构件的垂直度、平整度、间距。
* 组件的连接牢固性（如挂件是否到位、螺丝是否紧固）。
* 密封胶的连续性、无气泡、无开裂。
如果您有具体的幕墙类型（如单元式、点支式）或某个具体节点的问题，欢迎继续提问，我可以为您提供更详细的图解或规范依据！
