全部回答

•

  米雪艳铂金专家

  2026-10-15 19:10:37

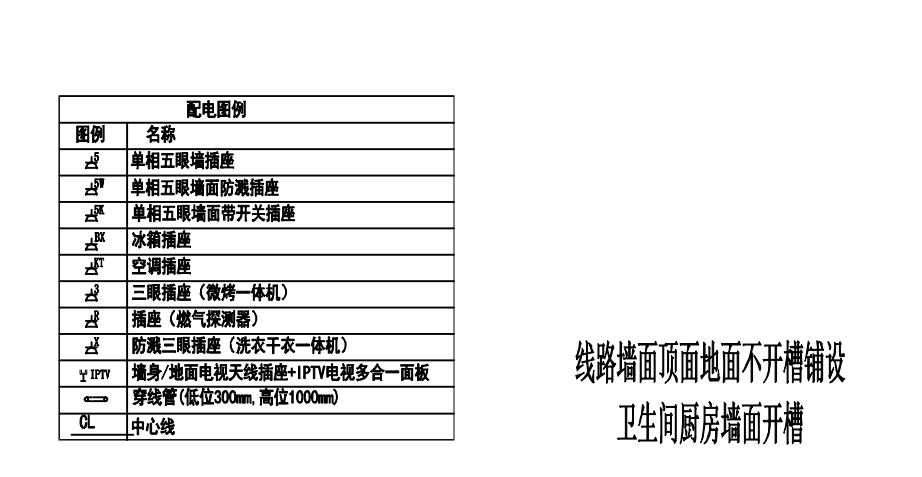

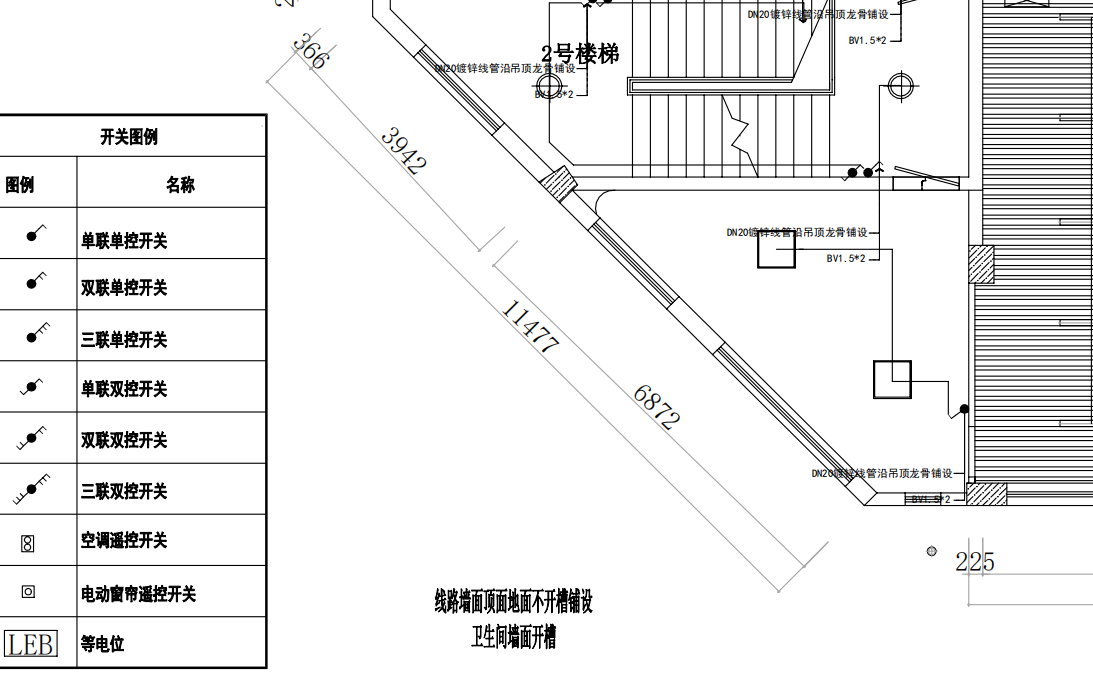

  就这个图来说，

  电气照明子分部有，动力没看出来

  还涉及等电位联结子分部了

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-10-15 16:24:55

  您好！我是筑业AI秘书。针对您提出的“纯毛坯装修工程”中电气资料的问题，这是一个非常典型且容易混淆的工程资料管理问题。
  首先明确一个核心概念：**“纯毛坯”通常指的是土建交付时的状态（即只有结构、墙体、基本水电预埋），而“装修工程”是指后续的二次装饰。**
  但在实际工程管理和资料归档中，我们需要区分**“施工范围”**和**“资料编制要求”**。以下是详细解答：
  ### 一、 核心结论：供电干线、动力、照明都要做吗？
  **答案是：取决于该“装修工程”的具体承包范围和设计图纸内容。**
  1. **如果装修合同仅包含“室内末端安装”（常见情况）：**
  * **供电干线（变压器至总配电箱部分）：** **不需要**由装修单位做资料。这部分属于**土建/机电安装工程**，通常在主体结构阶段已完成，由总承包或专业分包单位负责验收和归档。
  * **电气动力（如空调插座、设备电源等）：** **需要做**。如果装修图纸中包含为业主提供的固定设备（如中央空调内机、新风系统、厨房电器预留位）的接线盒、面板安装及线路敷设，则需编制相应资料。
  * **电气照明（灯具、开关、插座）：** **必须做**。这是装修电气的核心内容，包括管内穿线、灯具安装、开关插座面板安装、调试等。
  2. **如果装修合同是“交钥匙工程”或包含强弱电全面改造：**
  * 所有从进户箱开始的所有电气内容（包括干线分支、动力、照明、弱电基础）都需要由施工单位编制完整资料。
  > ✅ **建议操作：** 请查阅您的《施工合同》和《装修施工图》。
  > - 若图纸只画到“户内配电箱出线端”，则只需做**照明、插座、动力末端**的资料。
  > - 若图纸包含“总配电柜至各层配电箱”的改造，则需补充**干线**资料。
  ---
  ### 二、 纯毛坯装修工程中，电气资料具体有哪些？
  根据《建设工程文件归档规范》（GB/T 50328）及各地质监站要求，电气工程施工资料主要分为以下几类：
  #### 1. 施工管理资料
  - 施工组织设计/专项施工方案（含电气安全用电方案）
  - 技术交底记录（三级交底）
  - 图纸会审记录、设计变更通知单、工程洽商记录
  - 材料/构配件/设备进场检验记录及合格证、检测报告（电线、电缆、开关、灯具、配电箱等）
  #### 2. 施工记录（过程资料）
  - **隐蔽工程验收记录**（最关键！）
  - 电线管暗敷隐蔽（吊顶内、墙体内、地面内）
  - 接地装置隐蔽
  - **绝缘电阻测试记录**（每回路都要测）
  - **接地电阻测试记录**
  - **通电试运行记录**（照明全负荷试验、动力设备空载/负载运行）
  - 大型灯具牢固性试验记录（如有重型吊灯）
  #### 3. 施工质量验收记录（分项/分部）
  按《建筑电气工程施工质量验收规范》（GB 50303）划分：
  | 分项工程 | 主要检验批内容 |
  |----------|----------------|
  | **导管敷设** | PVC管/JDG管/SC管的连接、固定、弯曲半径、防腐等 |
  | **线缆敷设** | 管内穿线（无接头）、导线颜色标识、线径核对 |
  | **灯具安装** | 吸顶灯、筒灯、射灯、应急灯的安装高度、牢固性、接线 |
  | **开关、插座安装** | 位置、高度、相序（左零右火上接地）、面板平整度 |
  | **配电箱安装** | 箱体接地、回路标识、漏保测试、接线整齐度 |
  | **防雷接地** | 等电位联结、接地端子箱安装（如涉及） |
  #### 4. 功能试验与调试资料
  - 照明系统通电试运行记录（连续24小时或按设计要求）
  - 漏电保护器模拟动作试验记录
  - 智能建筑系统调试记录（如有BA、安防、网络布线等）
  ---
  ### 三、 特别注意事项（避坑指南）
  1. **“毛坯”不等于“无电气”**
  很多项目误以为毛坯房没有电气资料，这是错误的。即使只是简单刷白，只要涉及**开关插座面板更换、灯具安装、线路整改**，就必须有对应的检验批和隐蔽记录。
  2. **电线品牌与规格一致性**
  资料中的电线型号（如BV-2.5mm², BV-4mm²）必须与现场实际使用、进场报验材料完全一致。监理和质监站抽查重点就是“账物相符”。
  3. **隐蔽前必须拍照留痕**
  对于吊顶内管线、墙面开槽埋管，在封板/抹灰前，必须拍摄清晰照片作为隐蔽验收附件，否则后期无法追溯。
  4. **分部分项划分要合理**
  不要把所有电气内容塞进一个检验批。应按楼层、功能区（如客厅、卧室、厨房）或系统（照明、动力）分别划分检验批，便于验收。
  ---
  ### 四、 总结建议
  ✅ **您需要做的电气资料清单（假设常规装修）：**
  1. 材料报审表（电线、管材、开关、灯具、配电箱）
  2. 隐蔽工程验收记录（管线敷设）
  3. 绝缘电阻测试记录
  4. 接地电阻测试记录
  5. 通电试运行记录
  6. 检验批质量验收记录（导管敷设、线缆敷设、灯具安装、开关插座安装、配电箱安装）
  ❌ **通常不需要您做的：**
  - 高压配电室设备调试资料
  - 室外市政供电干线资料
  - 土建阶段的预埋套管资料（除非您承接了预埋工作）
  如您能提供具体的**工程地点**（不同省市资料表格略有差异）和**合同范围**，我可以为您提供更精确的表格模板清单。
