全部回答

•

  米雪艳铂金专家

  2026-10-24 11:27:02

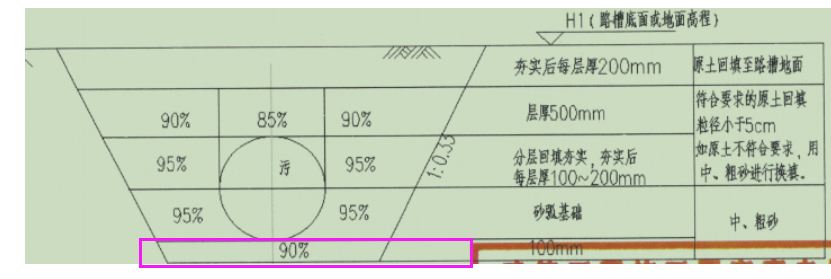

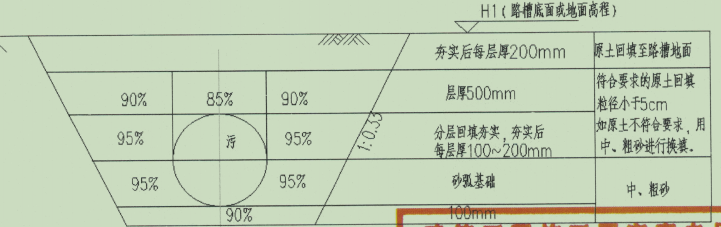

  管道下面的这部分属于管道基础

  正常指这个位置



  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-10-24 10:54:44

  在管道基础工程的检验批验收中，**高程**和**基础宽度**的测量位置有明确的规范要求（主要依据《给水排水管道工程施工及验收规范》GB 50268 等标准）。以下是具体的测量位置说明：
  ### 一、高程（Elevation）测量位置
  管道基础的高程通常指**基底标高**或**基础顶面标高**，具体取决于施工阶段和验收内容：
  1. **基底高程（沟槽开挖后、浇筑混凝土前）**
  - **测量位置**：沟槽底部原状土或砂石垫层表面。
  - **测点位置**：沿管道中心线方向，每侧边坡脚至中心线之间均匀布点，一般每10～20米一个断面，每个断面测左、中、右三点（或按设计要求）。
  - **目的**：确保基底标高符合设计，避免超挖或欠挖。
  2. **基础顶面高程（混凝土/砌体基础完成后）**
  - **测量位置**：已成型的基础顶面。
  - **测点位置**：同样沿管道中心线方向，每10～20米一个断面，每个断面测左、中、右三点。
  - **目的**：控制管道安装时的坡度和高程准确性。
  > ✅ **关键点**：高程测量应使用水准仪，测点需具有代表性，覆盖整个检验批范围。
  ---
  ### 二、基础宽度（Width）测量位置
  基础宽度是指**基础底面或顶面的横向尺寸**，即垂直于管道中心线的方向。
  - **测量位置**：
  - **对于素混凝土或钢筋混凝土基础**：测量基础**顶面**或**底面**的净宽（不含模板外扩部分）。
  - **对于砂垫层基础**：测量砂垫层铺设后的实际宽度。
  - **测点位置**：
  - 沿管道中心线方向，每10～20米设一个断面；
  - 每个断面在**基础两侧边缘内侧**各测一点，取平均值作为该断面的基础宽度；
  - 若为基础不对称结构（如偏心基础），需分别测量左右两侧宽度。
  > ✅ **关键点**：宽度测量应使用钢尺或激光测距仪，确保测量的是**有效受力宽度**，而非模板支模宽度。
  ---

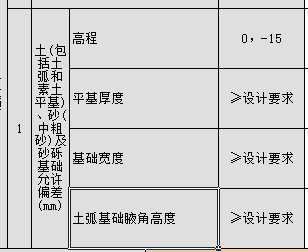

  ### 三、规范依据参考
  - 《给水排水管道工程施工及验收规范》GB 50268-2008
  - 第4.5节“管道基础”中对基底高程、基础尺寸的允许偏差和检验方法有明确规定。
  - 表4.5.3 规定了基础高程、宽度等的允许偏差值（如高程±10mm，宽度+10mm/-0mm等）。
  - 《市政基础设施工程施工质量验收统一标准》CJJ 1-2008
  - 对检验批抽样位置和数量也有指导意义。
  ---
  ### 四、实操建议
  1. **布点原则**：每10～20米一个断面，每个断面至少3个点（左、中、右），确保覆盖全面。
  2. **记录要求**：实测数据应填入检验批表格，并与设计值对比，判断是否在允许偏差范围内。
  3. **常见问题**：
  - 误将模板宽度当作基础宽度 → 应拆除模板后实测实体尺寸；
  - 高程未考虑垫层厚度 → 需明确是测基底还是基础顶面。
  如您能提供具体工程类型（如雨水管、污水管、压力管等）或基础形式（混凝土、砂石、砖砌等），我可进一步给出更精准的测量方案。
