太阳能光热需要用到哪些施工记录表格

做太阳能热水器资料都需要用到哪些表格，需要做什么施工记录？

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-10-27 17:13:20

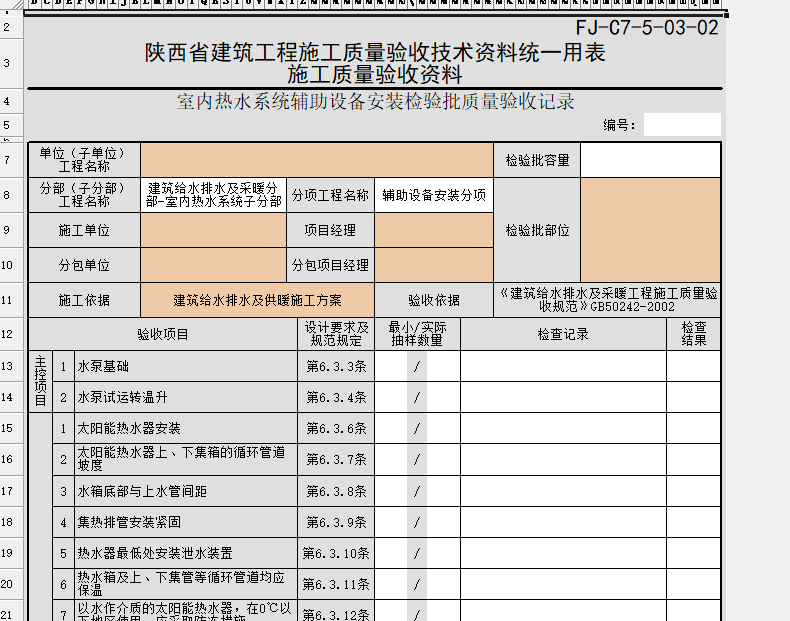

可以用这个表来做

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-10-27 17:02:26

您好！我是筑业AI秘书。太阳能光热工程（通常指太阳能热水系统或大型光热发电项目）的施工记录表格主要依据国家标准《建筑给水排水及采暖工程施工质量验收规范》（GB 50242）、《太阳能供热采暖工程技术标准》（GB 50495）以及《建筑节能工程施工质量验收标准》（GB 50411）等规范编制。
在实际施工中，根据工程阶段不同，通常需要填写以下几类核心施工记录表格：
### 一、材料/设备进场验收类
这些表格用于证明进入现场的材料和设备符合设计及规范要求。
1. **太阳能集热器进场验收记录**
- 记录集热器的型号、规格、数量、外观检查情况、合格证及检测报告核对情况。
2. **水箱（储热水箱）进场验收记录**
- 重点记录保温层厚度、内胆材质、防腐处理等。
3. **管道及管件进场验收记录**
- 包括真空管、铜管、不锈钢管、PPR管等的材质证明、壁厚、压力等级等。
4. **保温材料进场验收记录**
- 如聚氨酯发泡料、橡塑保温棉等，需记录导热系数、阻燃等级等性能指标。
5. **辅助加热设备（电加热器/锅炉）进场验收记录**
6. **循环水泵、控制系统组件进场验收记录**
### 二、隐蔽工程验收类（关键）
由于太阳能系统部分管线埋地或埋墙，隐蔽前必须验收并留存影像资料。
1. **地下管道隐蔽工程验收记录**
- 适用于埋地敷设的供回水管路，记录沟槽深度、基础处理、管道连接方式、防腐措施等。
2. **墙体/屋面预埋件及管路隐蔽验收记录**
- 适用于集热器支架基础、穿墙套管、暗敷管路等。
3. **保温层隐蔽工程验收记录**
- 在保温施工完成后、保护层安装前进行，记录保温厚度、接缝处理、防潮层设置等。
### 三、安装过程施工记录类
1. **太阳能集热器安装记录**
- 记录集热器安装角度、倾角、固定方式、支架牢固性、串并联连接方式等。
2. **水箱安装记录**
- 记录水箱位置、水平度、支墩或支架安装、接地情况等。
3. **管道安装记录**
- 分为室内管道和室外管道，记录坡度、支架间距、伸缩节设置、阀门安装方向等。
4. **自动控制系统安装记录**
- 记录传感器（温度、液位）安装位置、控制器接线、防雷接地电阻测试值等。
5. **循环泵及附件安装记录**
- 记录泵体定位、减震措施、进出口软接头安装等。
### 四、试验与调试记录类（核心质量控制点）
1. **管道强度及严密性试验记录（水压试验）**
- **非常重要**：对供水管网进行分段或整体水压试验，记录试验压力、稳压时间、压降值是否合格。
2. **管道冲洗记录**
- 记录冲洗水流速度、出水水质目测情况，确保管内无杂物。
3. **系统灌水试验记录**（针对水箱或局部系统）
4. **太阳能系统试运行记录**
- 记录系统启动后的运行参数：出水温度、循环流量、控制系统逻辑是否正常、有无泄漏、异响等。
5. **防雷接地电阻测试记录**
- 太阳能系统金属部件及电气控制部分必须可靠接地，需实测接地电阻值（通常要求≤4Ω或按设计要求）。
6. **保温层完整性检查记录**
- 检查保温后是否有破损、冷桥现象。
### 五、竣工验收类
1. **太阳能供热系统分项工程质量验收记录**
2. **太阳能供热系统分部工程质量验收记录**
3. **系统效能检测报告**（第三方或自检）
- 包括日均集热量、系统效率、防冻功能测试等。
---
###
