承插式管道沿曲线安装

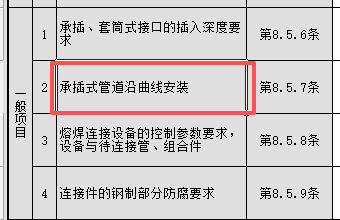

管道接口检验批，承插式管道沿曲线安装，什么情况下检测这项

我要回答

全部回答

已采纳

米雪艳铂金专家

2026-10-29 10:39:14

要看您的管道，平面或设计说明，
有没有提到曲线或弧线这种。
没有的话，或基本是直线的，这项目不填写。

点赞0

回复 0

举报

我的回答

提交取消

回复

筑业小筑老师铂金专家

2026-10-29 09:46:06

承插式管道（如混凝土企口管、钢筋混凝土承插管等）在沿曲线安装时，主要依靠**接口处的微小偏转角度**来实现弯曲效果。由于这类管道本身是直管，无法像柔性接口那样大幅弯曲，因此其曲线安装有严格的技术限制和施工要求。
以下是承插式管道沿曲线安装的**核心要点、计算方法及注意事项**：
---
### 一、基本原理
承插式管道通过插入端（承口）与外端（插口）之间的配合，允许接口产生一定的**折角（偏转角）**。当多个管节依次以相同角度连接时，整体形成一条平滑的曲线（近似圆弧）。
> ⚠️ **关键前提**：必须确认所用管材的接口允许最大偏转角（通常由厂家提供，常见为 1°~3°/节）。
---
### 二、曲线半径确定方法
#### 1. 根据接口允许偏转角计算最小曲线半径
设：
- \( L \) = 单节管道长度（m）
- \( \theta \) = 接口允许最大偏转角（度），需查产品技术参数
- \( R \) = 曲线中心线半径（m）
则近似公式为：
\[
R \approx \frac{L}{2 \cdot \sin(\theta / 2)} \quad \text{或简化为} \quad R \geq \frac{L}{\theta_{\text{rad}}}
\]
其中 \( \theta_{\text{rad}} = \theta \times \frac{\pi}{180} \)
✅ **示例**：
若每节管长 \( L = 2.0 \, \text{m} \)，接口允许偏转角 \( \theta = 2^\circ \)，则：
\[
R \geq \frac{2.0}{2 \cdot \sin(1^\circ)} \approx \frac{2.0}{0.0349} \approx 57.3 \, \text{m}
\]
即：**曲线半径不宜小于 57.3 米**。
#### 2. 实际工程中常用经验值
- 小口径管（DN≤600）：R ≥ 30–50 m
- 中大口径管（DN≥800）：R ≥ 50–100 m
具体应以**设计文件**或**管材厂家技术手册**为准。
---
### 三、施工操作步骤
1. **测量放线**
- 按设计曲线坐标放出管道中心线桩位。
- 设置控制桩，确保曲线圆顺。
2. **基底处理**
- 沟槽底部应平整、夯实，无尖锐石块。
- 曲线段内侧可适当加宽基础，防止管道侧向位移。
3. **逐节安装**
- 从直线段开始，逐步进入曲线段。
- 每节管插入前，检查橡胶圈位置是否正确、有无扭曲。
- 使用专用工具（如葫芦、吊车）缓慢顶入，**严禁强行敲击**。
- 每接一节，用经纬仪或全站仪检测轴线偏差，确保偏转角均匀分布。
4. **接口密封检查**
- 安装完成后，进行闭水试验或外观检查，确认无渗漏。
- 特别注意曲线段外侧接口是否因拉伸过大导致密封圈失效。
5. **回填保护**
- 曲线段两侧应对称分层回填，避免单侧压力导致管道移位。
- 回填材料宜为中粗砂或级配碎石，利于应力均匀传递。
---
### 四、注意事项与常见问题
| 问题 | 原因 | 预防措施 |
|------|------|----------|
| 接口开裂或漏水 | 偏转角超过允许值 | 严格控制曲线半径，不得强行弯管 |
| 管道错位 | 安装时未对齐中心线 | 使用导向装置，逐节校正 |
| 橡胶圈挤出 | 插入速度过快或润滑不足 | 涂抹专用润滑剂，匀速顶进 |
| 曲线不圆顺 | 分段偏转角不一致 | 统一计算每节偏转角，现场复核 |
---
### 五、替代方案建议
若设计曲线半径过小（小于管材允许的最小半径），应考虑以下替代措施：
- 改用**柔性接口管道**（如球墨铸铁管、HDPE双壁波纹管）；
- 设置**检查井作为转折点**，将大角度转弯分解为多个小角度+直线段；
- 采用**定制弯头管件**（非标准承插管直接弯曲）。
---
### 六、规范依据（中国）
- 《给水排水管道工程施工及验收规范》GB 50268-2008
- 《埋地塑料排水管道工程技术规程》CJJ 143-2010（参考柔性接口）
- 各管材生产厂家提供的《安装技术手册》
---
如您能提供具体管径、管材类型（如F型、T型、W型接口）、设计曲线半径等信息，我可为您进一步核算是否满足安装条件。
