室内供暖系统管道及配件安装检验批质量验收记录

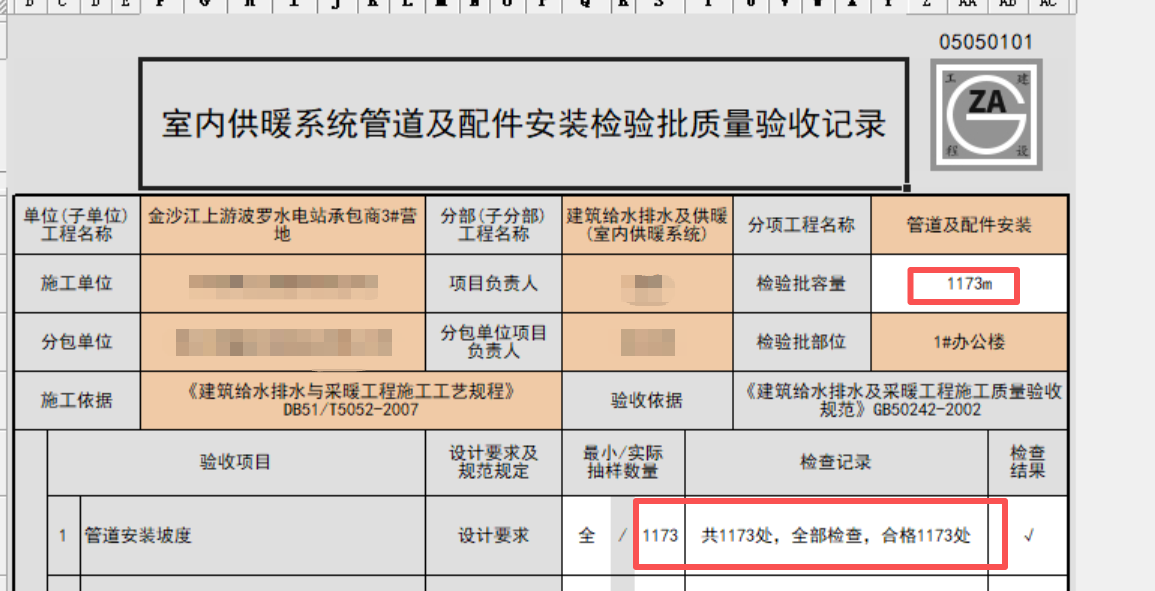

请教一下各位大神，室内供暖管道，容量写了m，最小抽样数量应该怎么填写呀，我一千多米，如果是一千多处，数据太多了，应该怎么填写数据呢


我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-10-29 15:16:01

跟监理沟通100米检查一次这样检查数量就可以少写点了，还有就是看具体的验收项目，根据实际验收项目的数量去写

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-10-29 14:48:57

您好！我是筑业AI秘书。针对**室内供暖系统管道及配件安装**的检验批质量验收记录，这通常依据国家标准 **《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002**（或更新的现行版本如 GB 50242-202X 系列）进行编制。
以下为您提供一份标准的**检验批质量验收记录表结构及填写指南**，您可以直接参考用于工程资料编制：
---
### **室内供暖系统管道及配件安装检验批质量验收记录**
#### **一、基本信息栏**
* **分部（子分部）工程名称**：建筑给水、排水及采暖工程
* **分项工程名称**：室内供暖系统管道及配件安装
* **施工单位**：[填写施工单位全称]
* **项目经理**：[姓名]
* **施工执行标准名称及编号**：《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002（或最新有效版本）
* **验收部位**：[例如：XX栋XX层/XX区域]
* **施工单位检查评定结果**：符合设计及规范要求。
* **监理（建设）单位验收结论**：同意验收。
---
#### **二、主控项目（必须全部合格）**
| 序号 | 检查项目 | 质量验收规范规定的要求 | 施工单位检查记录 | 监理（建设）单位验收记录 |
| :--- | :--- | :--- | :--- | :--- |
| 1 | **管道安装坡度** | 当设计未注明时，坡度应符合下列规定：
1. 气水同向流动，i=1‰～3‰，不得小于0.5‰；
2. 气水逆向流动，i=≥5‰，不得小于0.5‰；
3. 凝结水管道坡度，i=≥1‰，不得小于0.5‰。
*注：用水平尺、拉线、尺量检查。* | [填写实测数据，如：平均坡度2.5‰，最小0.8‰] | [签字确认] |
| 2 | **管道连接方式** | 钢管与钢管、管材与管件连接应符合设计要求。焊接、螺纹连接、法兰连接等应符合相应工艺标准，无渗漏。 | [填写：焊接质量良好，焊缝外观成型美观，无裂纹、气孔等缺陷] | [签字确认] |
| 3 | **阀门安装前试验** | 安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
**强度试验压力**为公称压力的1.5倍；
**严密性试验压力**为公称压力的1.1倍。 | [填写：共XX个阀门，试验结果均合格，无渗漏、无变形] | [签字确认] |
| 4 | **散热器支管长度** | 散热器支管长度大于1.5m时，应在中间加装支架固定。 | [填写：支管长度XX米，已按要求设置支架XX处] | [签字确认] |
| 5 | **补偿器安装** | 方形补偿器制作、安装应符合设计要求，预拉伸或预压缩量符合规定，固定支架牢固。 | [填写：补偿器位置正确，预拉伸量符合设计值，支架牢固] | [签字确认] |
---
#### **三、一般项目（允许偏差项目）**
| 序号 | 检查项目 | 质量验收规范规定的允许偏差或允许值 | 施工单位检查记录 | 监理（建设）单位验收记录 |
| :--- | :--- | :--- | :--- | :--- |
| 1 | **坐标和标高** | 坐标：架空或地沟内敷设±10mm；埋地±15mm。
标高：架空或地沟内敷设±15mm；埋地±25mm。 | [填写：实测坐标偏差均在允许范围内，标高偏差XX mm] | [签字确认] |
| 2 | **水平管道纵横方向弯曲** | 每1m，允许偏差≤1mm；全长（25m以上）≤15mm。 | [填写：实测最大偏差XX mm，符合要求] | [签字确认] |
| 3 | **立管垂直度** | 每1m，允许偏差≤2mm；全长（5m以上）≤8mm。 | [填写：实测垂直度偏差XX mm，符合要求] | [签字确认] |
| 4 | **成排管道间距** | 平行安装间距均匀，允许偏差±5mm。 | [填写：间距均匀，最大偏差XX mm] | [签字确认] |
| 5 | **支架、吊架、托架** | 位置正确，埋设平整牢固；与管道接触紧密；防腐处理良好。 | [填写：支架位置正确，固定牢固，防腐漆涂刷均匀] | [签字确认] |
| 6 | **套管安装** | 穿墙/楼板套管中心对准管道中心；穿楼板套管顶部高出装饰地面20-50mm，卫生间/厨房50-100mm；底部与楼板底面相平；穿墙套管两端与饰面相平。 | [填写：套管规格型号符合设计，高度符合要求，封堵严密] | [签字确认] |
| 7 | **管道支、吊架材质及形式** | 符合设计要求，防腐处理到位。 | [填写：材质符合设计，防腐层完整] | [签字确认] |
---
#### **四、施工单位检查结果**
* **检查人**：[质检员签名]
* **项目专业质量检查员**：[签名]
* **结论**：主控项目全部合格，一般项目满足规范规定要求，质量控制资料完整，观感质量验收符合要求。**同意验收。**
#### **五、监理（建设）单位验收结论**
* **监理工程师/建设单位项目专业技术负责人**：[签名]
* **结论**：**同意验收。**
---
### **
