图纸是我们建设、施工的基础，拿到一份施工图纸，首先要能够看得懂图。包括上面的复杂的各种符号、代号等，毕竟这也是面试公司的门槛！

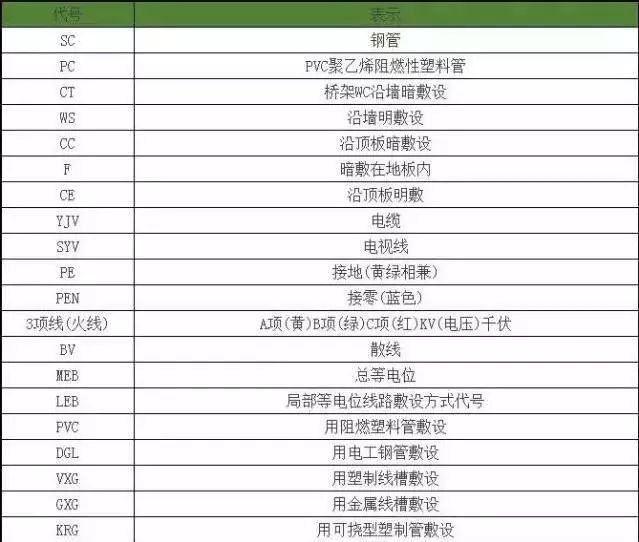

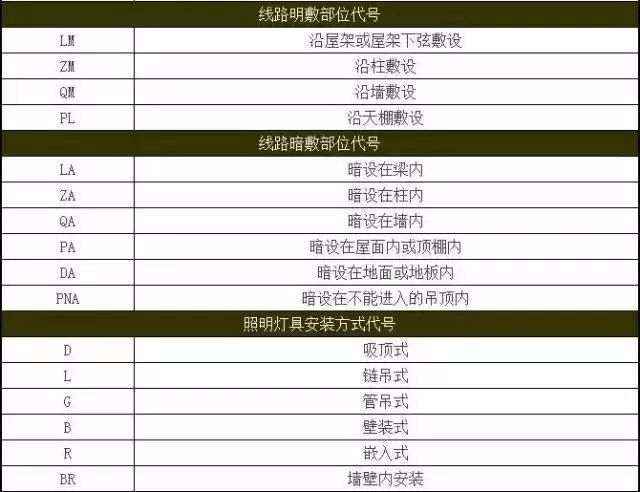

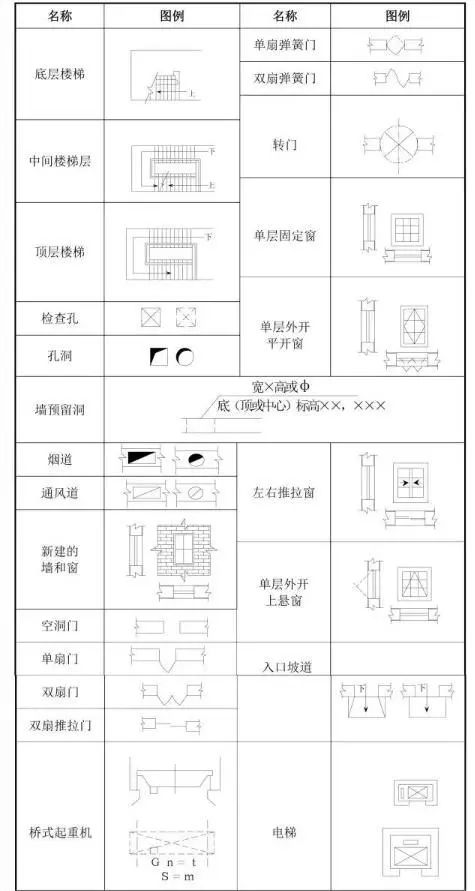

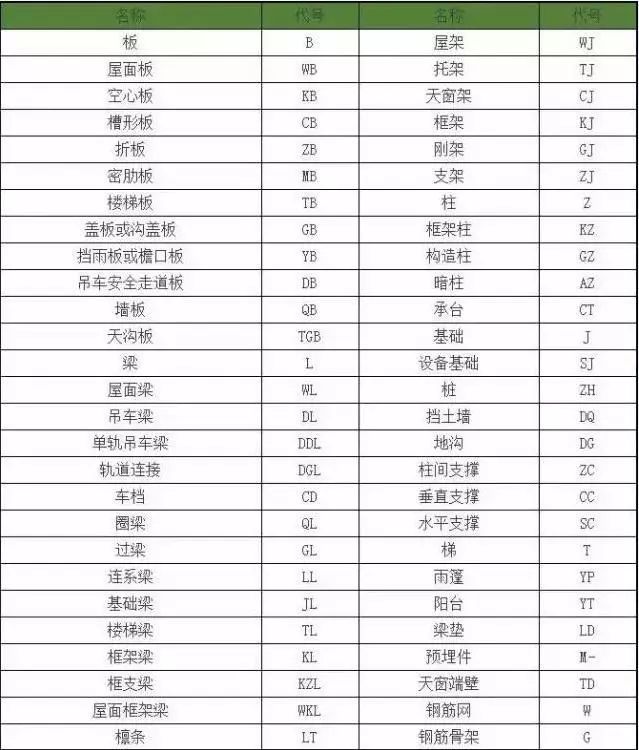

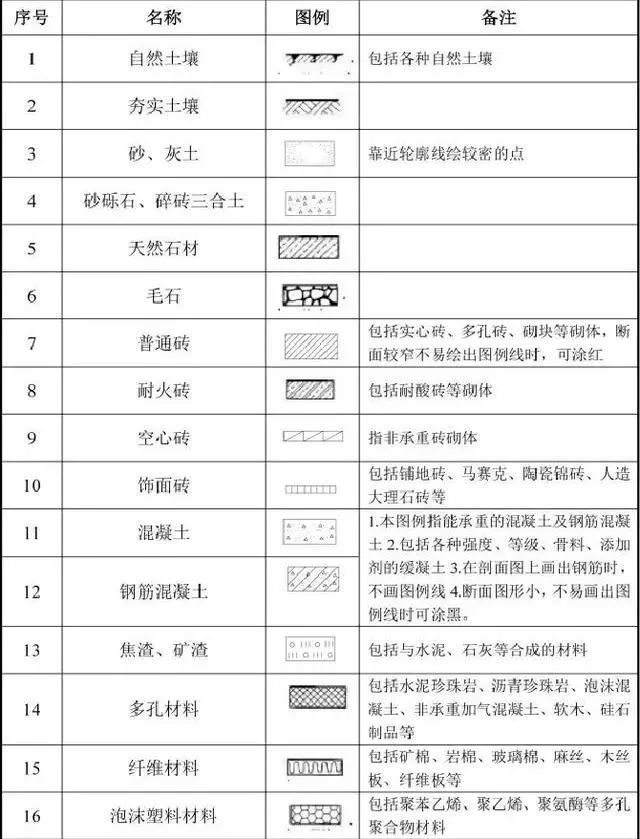

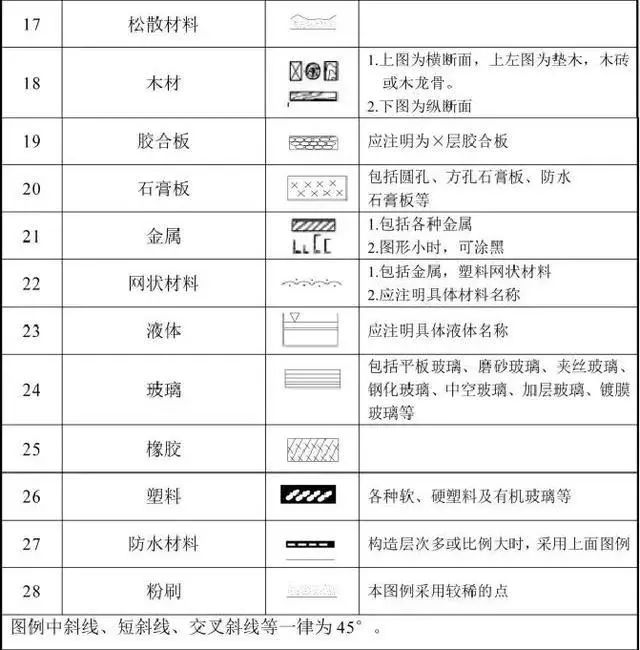

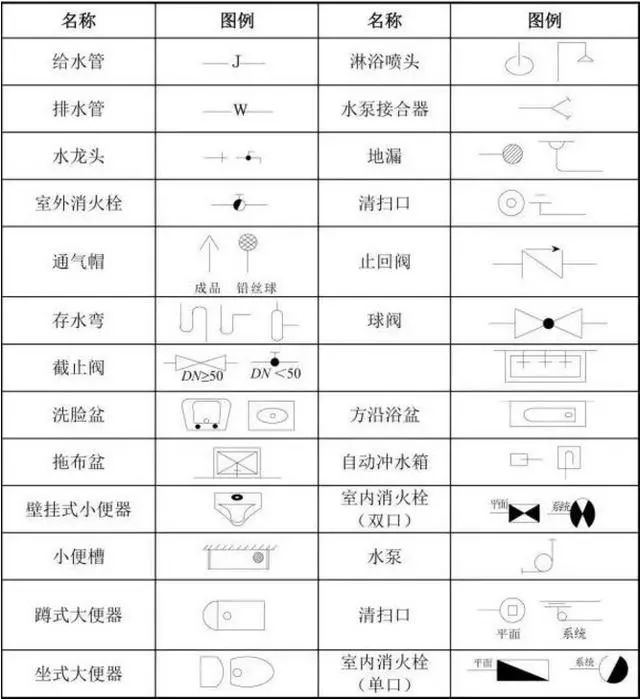

一、给排水工程的图形符号大全：
消火栓的管道-XH。
自动喷淋管道-Z或用-ZP。
雨水管道-Y. 。
采暖管道-R，通常实线表示供水管，虚线来表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母有：
Q-流量或风量 H-扬程 N-功率 P-压力 QW-潜污泵 其他阀门、器具类的都用图形来区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水 。
