友情链接
全国服务热线
400-163-8866
筑业网 > 行业资讯
热门资讯
贡献排行
米雪艳
1844747
周路路
1246732
精灵小老鼠
627530
leohom
623493
高标号的砼
473293
资料来源：监理检测网

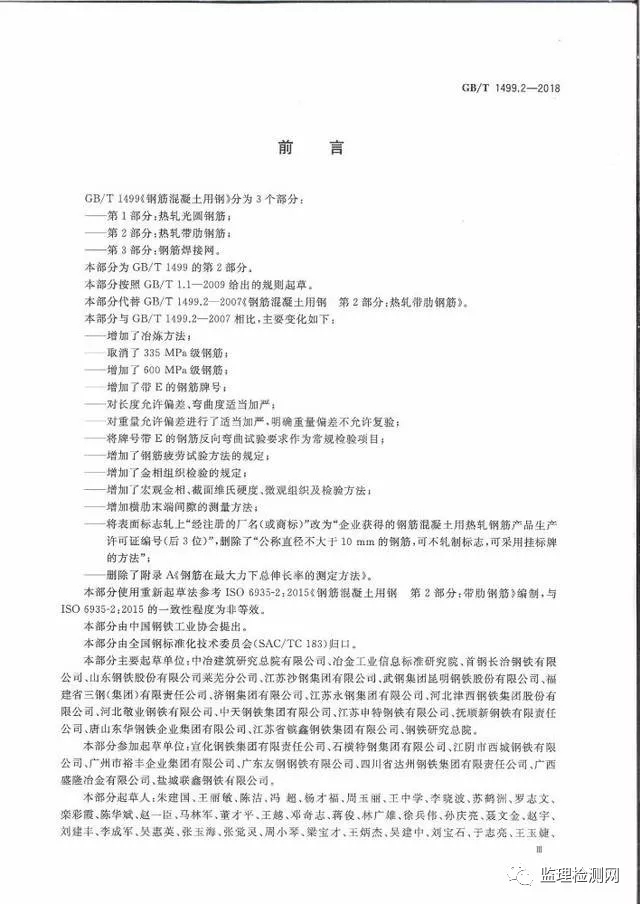

与GB/T 1499.2—2007 相比，主要变化如下：
—增加了冶炼方法；
—取消了335MPa级钢筋；
—增加了600MPa级钢筋；
—增加了带E的钢筋牌号；
—对长度允许偏差、弯曲度适当加严；
—对重量允许偏差进行了适当加严，明确重呈偏差不允许复验；
—将牌号带E的钢筋反向弯曲试验要求作为常规检验项目；
—增加了钢筋疲劳试验方法的规定；

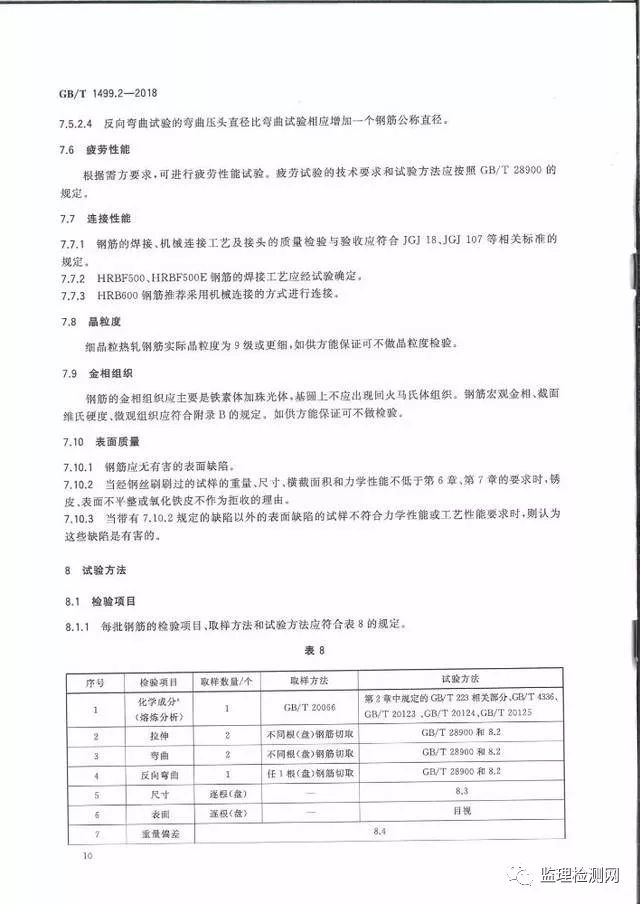

—增加了金相组织检验的规定；
—增加了宏观金相、截面维氏硬度、微观组织及检验方法；

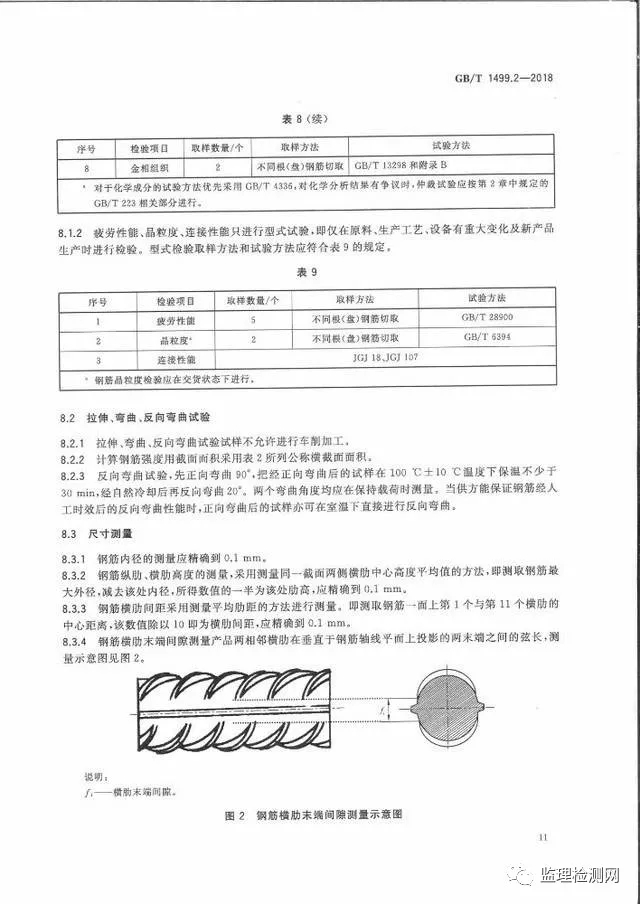

—增加横肋末端间隙的测量方法；

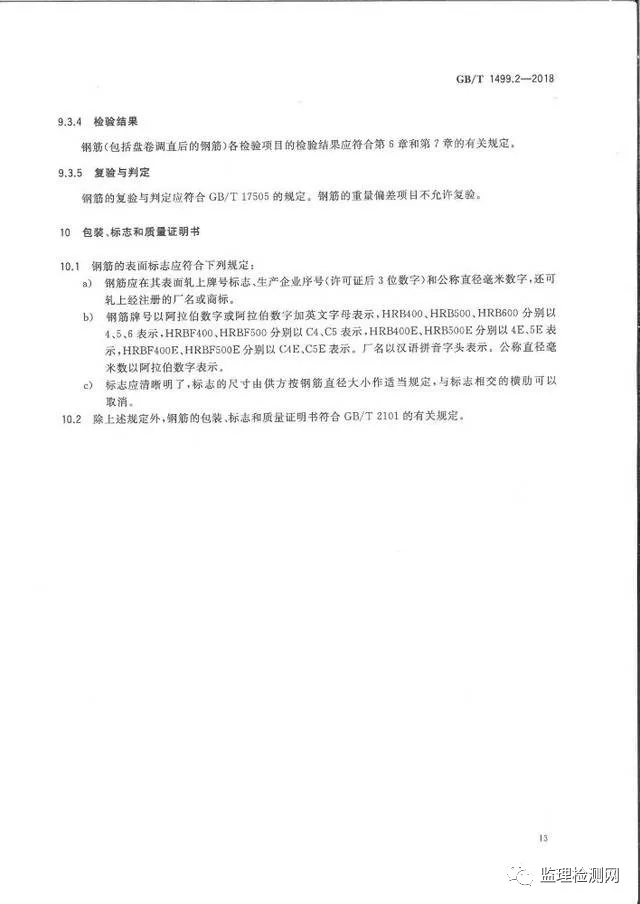

—将表面标志轧上“经注册的厂名（或商标）”改为“ 企业获得的钢筋混凝土用热轧钢筋产品生产许可证编号（后3位）”，删除了“公称直径不大于10 mm的钢筋，可不轧制标志，可采用挂标牌的方法”；
—删除了附录A《钢筋在最大力下总伸长率的测定方法》。
本部分使用重新起草法参考ISO 6935-2: 2015 《钢筋混凝土用钢第2 部分：带肋钢筋》编制，与ISO 6935-2: 2015 的一致性程度为非等效。

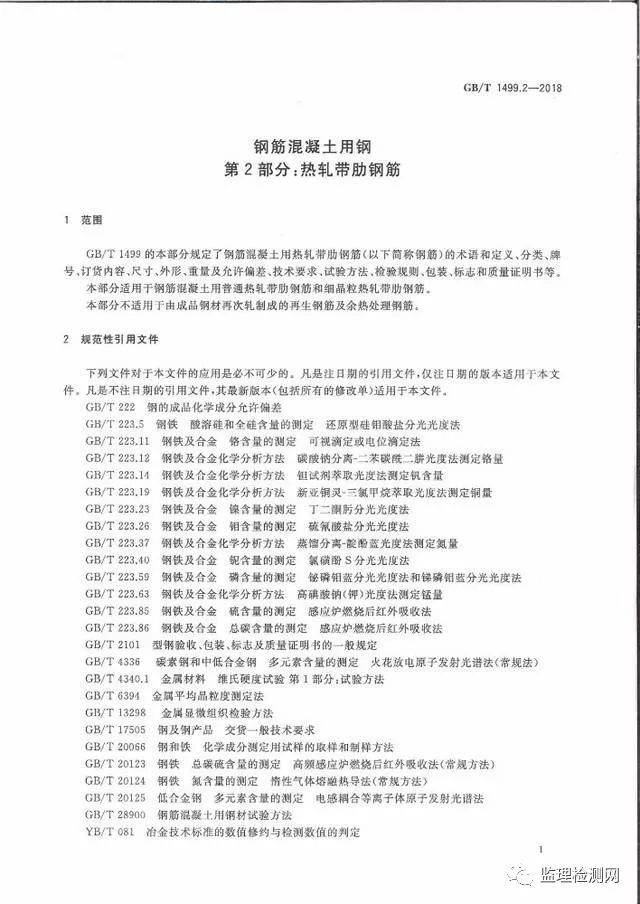

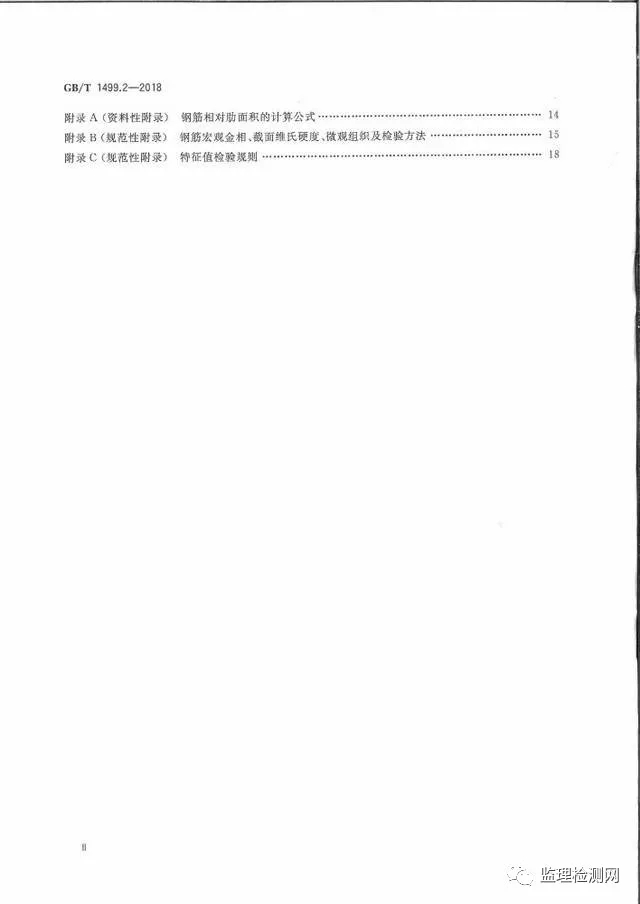

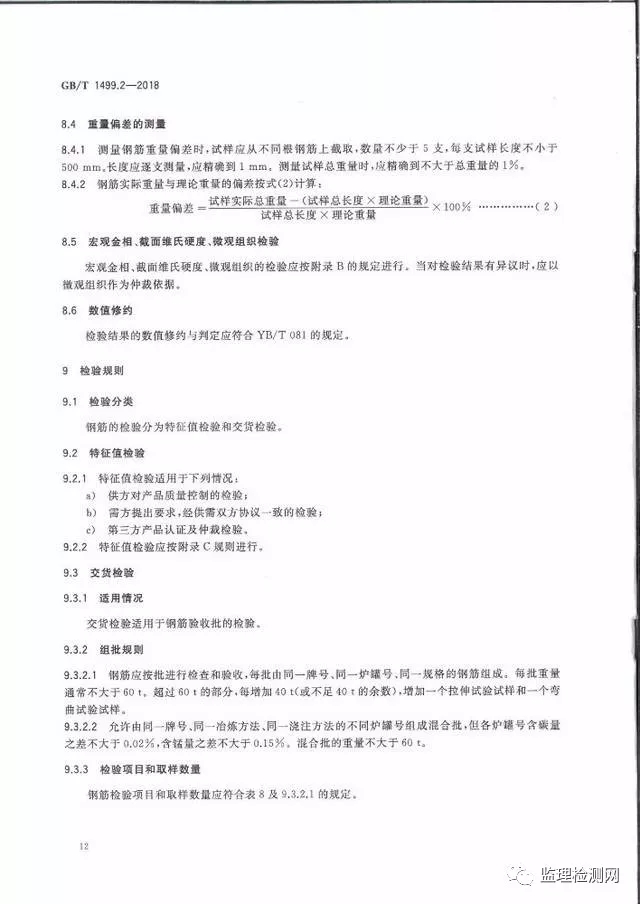

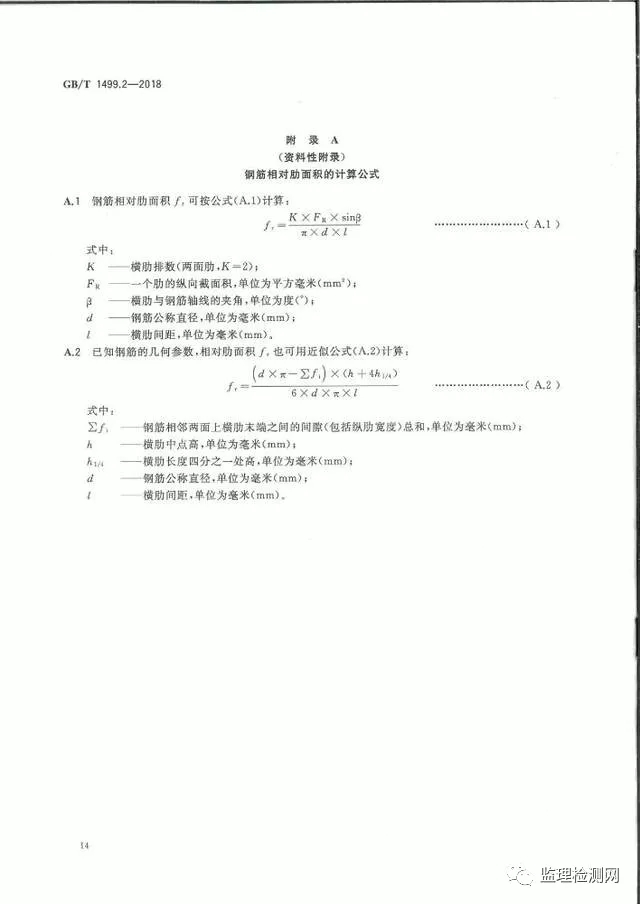

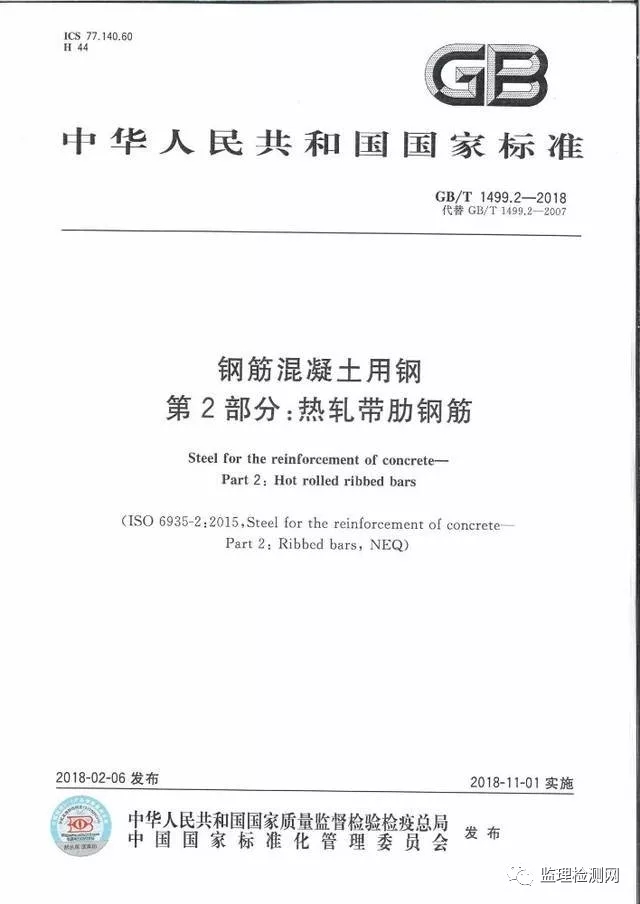

电子版本如下：

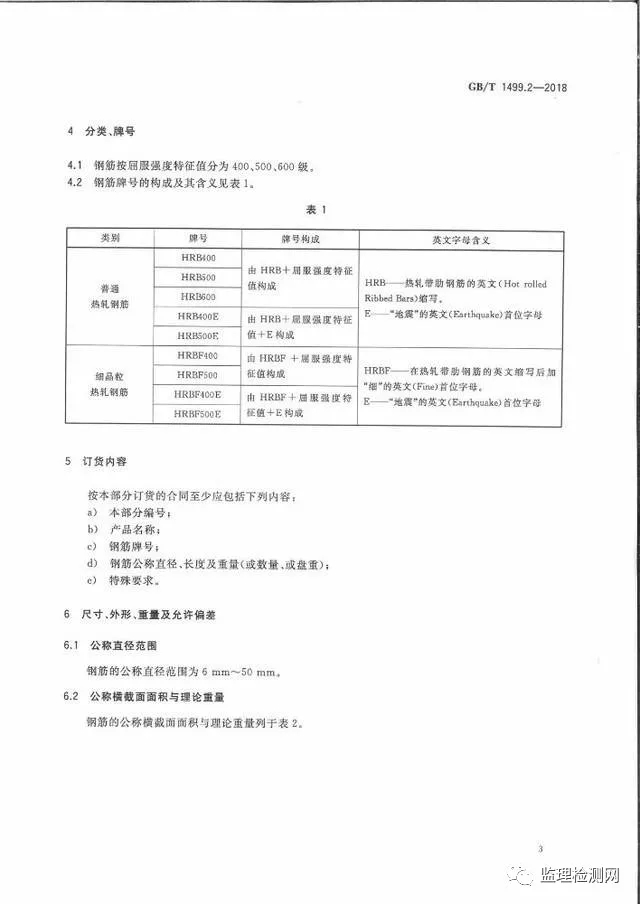

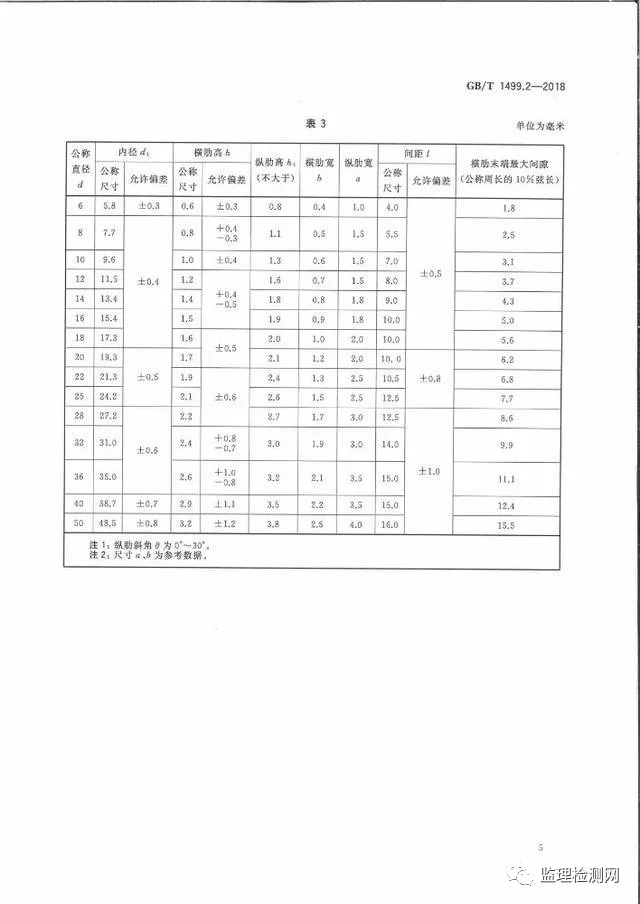

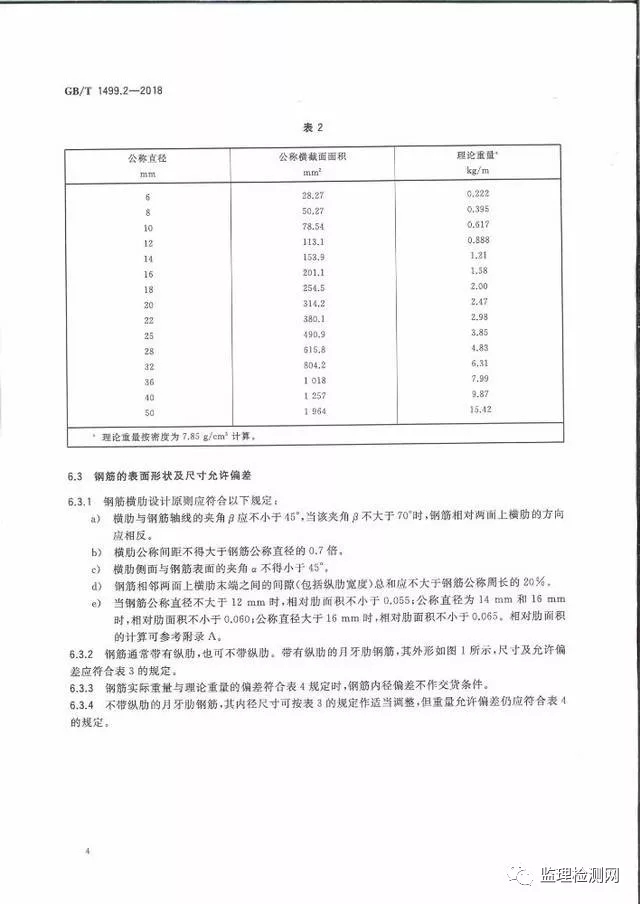

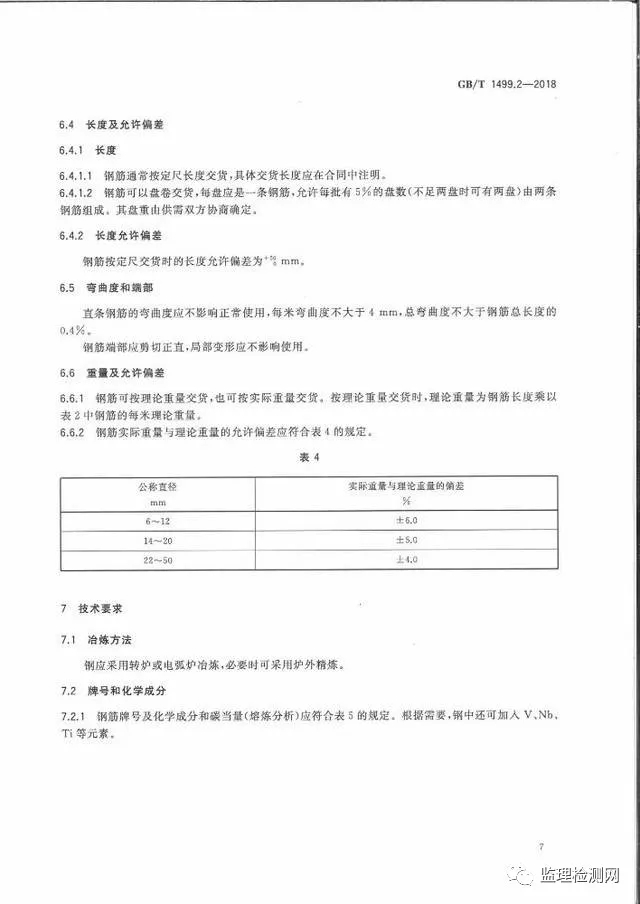

友情链接
全国服务热线
400-163-8866
