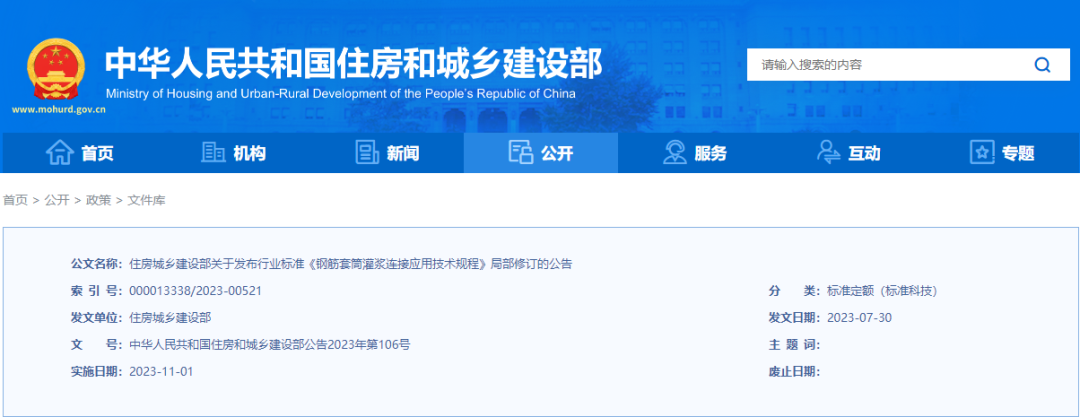

《钢筋套筒灌浆连接应用技术规程》JGJ355（2023版）自2023年11月1日起实施。
《建筑与市政工程施工质量控制通用规范》GB 55032-2022 第2.0.7条明确：“工程质量控制资料应准确齐全、真实有效，且具有可追溯性。当部分资料缺失时，应委托有资质的检验检测机构进行相应的实体检验或抽样试验，并应出具检测报告，作为工程质量验收资料的一部分。”
装配式混凝土结构作为国家重点发展的方向，其普及程度将会日益提高。作为装配式混凝土结构中常用的连接方式，钢筋套筒灌浆连接对整个结构的影响不容忽视。与2015版相比，（2023版）已经有了明显的变化。接下来，我们将对（2023版）的资料要求进行深入的解析，避免资料漏做、少做而带来不必须要的现场试验成本。
一、分类及工艺
钢筋套筒灌浆连接根据工艺方法可分成单个套筒灌浆和连通腔灌浆（主要方法）。
1. 单个套筒灌浆
制备坐浆料→铺设坐浆层→制备灌浆料拌合物→流动度检测→套筒灌浆施工→灌浆补灌。
2. 连通腔灌浆（主要方法）
制备封浆料→封缝和分仓→制备灌浆料拌合物→流动度检测→套筒灌浆施工→灌浆补灌。
注：了解并熟悉工艺，可以使资料更加严谨、精确。通过对工艺的深入了解，可以确保资料的准确性和完整性，避免因对工艺不熟悉而导致的错误或遗漏。因此，对于任何一项工作或项目，了解相关工艺都是非常重要的，它不仅能够提高资料的质量，还能够增强整体工作的严谨性。
二、进场物资资料
1.构件进场时，应收集和形成的资料
1）隐蔽工程验收记录
2）加工检查记录（半灌浆套筒机械连接端）
3）拧紧扭矩检查记录（半灌浆套筒机械连接端）
4）首件验收记录
2.套筒进场时，应收集和形成的资料
1） 生产单位作为接头提供单位时：型式检验报告（有效期4年）。
2）施工单位、构件厂家为接头提供单位时：匹配检验报告。
3）过程中变更灌浆料时：重新做匹配检验报告。
4）进场接头力学性能检验报告。
3.灌浆料、坐浆料、封浆料质量证明文件和复验报告。
灌浆料：
坐浆料：
封浆料：
4.进场检验记录/退场验收记录，汇总表等
三、施工记录
1.隐蔽工程验收记录
2.灌浆施工记录（监理需要做旁站记录）。
3.灌浆施工质量检查记录（含影像资料）。
注：资料缺失时，进行灌浆饱满性实体检验。
4.坐浆料施工记录。
5.钢筋插入施工质量检查记录。
6.处理记录（主要针对灌浆不饱满、钢筋插入长度不够、灌浆料强度不够、接头力学性能）。
四、试验记录
1.工艺检验记录
1）预制构件生产和灌浆施工前均应进行；
2）有匹配检验报告时，可代替工艺检验报告。
2.灌浆饱满性实体检验（资料齐全且补浆功能的可以取消）。

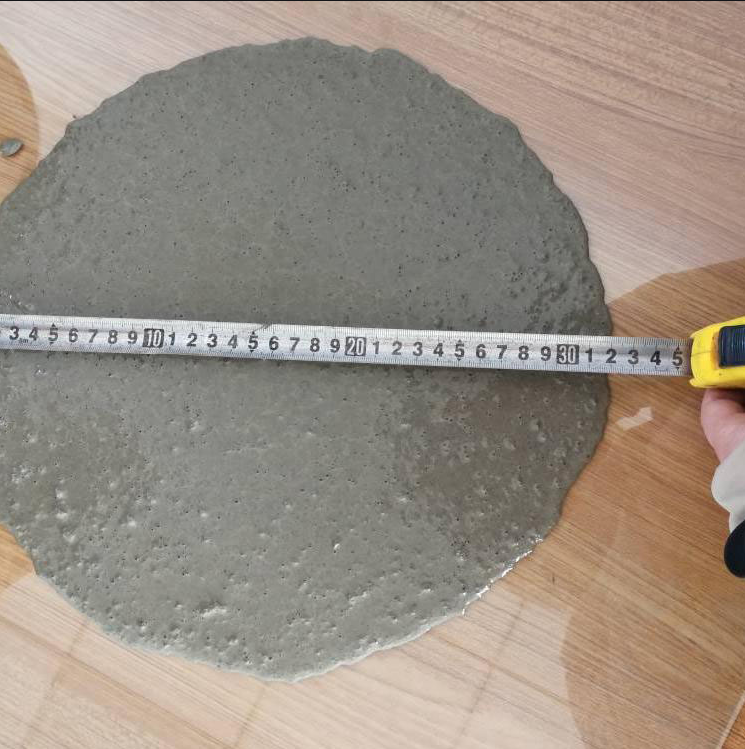

3.灌浆料流动性检测记录。
4.灌浆料标养试块、同养试块（35MPa）
常温型灌浆料标养试块：标养28d
检查数量:每工作班取样不得少于1次，每楼层取样不得少于3次。每次抽取1组40mm×40mm×160mm的试件;按本规程第5.0.4条第4款规定的条件养护28d后进行抗压强度试验。
低温型灌浆料标养试块：同养7d,标养21d：
检查数量:每工作班取样不得少于1次,每楼房取样不得少于3次。每次抽取1组40mm×40mmX160mo的试件、同条件养护7d并转标准养护21d后进行抗压强度试验
同养试块（35MPa）
低温型灌浆料同条件养护试件抗压强度达到35N/ mm2后，方可进行对接头有扰动的后续施工:临时固定措施的拆除应在低温型灌浆料抗压强度能保证结构达到后续施工承载要求后进行。
5.坐浆料同养试块（20MPa）、标养试块
标养试块（28d）：
检查数量:每工作班取样不得少于1次，每楼层取样不得少于3次。每次抽取1组 40mmX40mm×160mm的试件。按本规程第C.0.3条的规定养护28d后进行抗压强度试验。
同养试块（20MPa）
座浆料同条件养护试件抗压强度达到20N / mm2后。（1组即可）
6.灌浆套筒连接接头试验报告。
五、质量验收记录
首段质量验收记录；
质量验收记录
六、其他资料
质量培训记录
技术交底记录
施工日记
其他管理资料
七、配套规范
《装配式混凝土建筑技术标准》GB／T 51231-2016；
《装配式混凝土结构技术规程》JGJ 1-2014；
《建筑结构检测技术标准》GB/T 50344-2019；
《装配式混凝土连接节点构造》15G310-1；
《装配式混凝土结构连接节点构造（框架）》20G310-3；
《装配式混凝土结构表示方法及示例〈剪力墙结构)》15GI07-1。
免责声明：文章图文来源于网络，仅供学习参考，其内容并不代表本公众号赞同其观点或对其真实性、准确性负责，版权归原作者所有，如果侵害了原作者的合法权益或者原作者不希望被转载，请联系我们删除
