全部回答

•

  周路路铂金专家

  2025-11-19 11:58:55

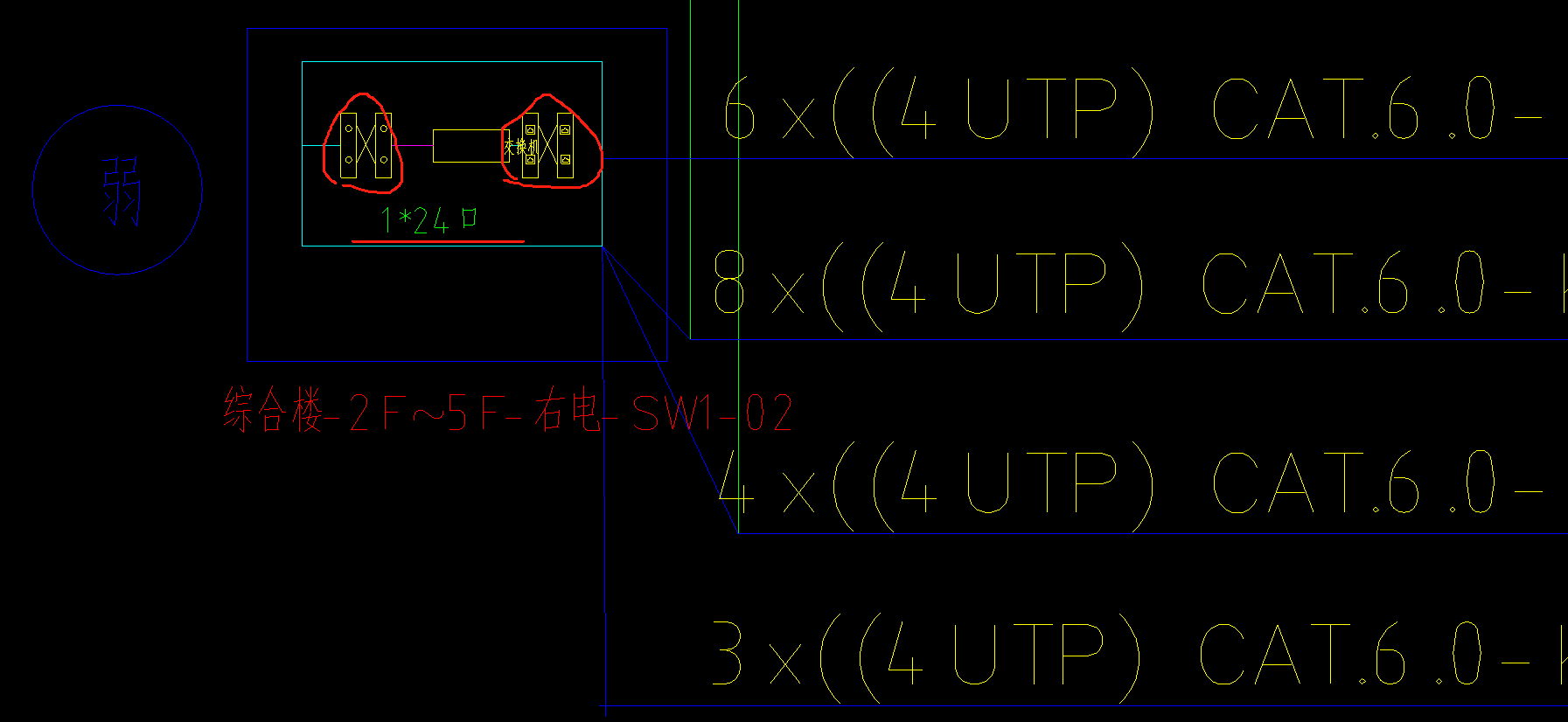

  左侧是网络配线架（用于整理和端接网线，提供统一的接口端接位置），右侧标注 “交换机” 的是24 口网络交换机（用于实现网络设备间的数据交换）。中间的设备就是这台 24 口交换机，它通过跳线与左侧配线架连接，形成网络接入的端口管理和数据交换系统。

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2025-11-15 17:14:53

  弱电系统识图需要掌握以下内容：
  弱电系统的线路有交流220V，交流12V、直流12V及信号等不同电压等级，因此在接线时需按标准进行。为了避免与弱电线缆发生缠绕，在布置线槽时，要使线槽保持横平竖直的角度，同时要考虑到线缆弯曲半径是否符合要求。
  在接线前，要识别不同类型的线路端口，并了解其用途。一般常用的端口包括：网络端口、电话端口、电视端口、音响端口、监控端口等。同时要分清火线、零线与地线的颜色，线径也要符合要求。接线时先接消防类的正极，再接中间的接线端子，最后接消防类的负极。接完线后要使用绝缘胶带包裹好线头，防止出现漏电现象。
  此外，弱电系统图纸通常使用CAD等软件进行绘制，需要熟悉该软件的使用方法。识图时需要关注图纸的各个细节，了解各个设备的安装位置、线路走向、接线方式等细节。
  以上内容仅供参考，建议请教专业人士确保正确识图。
