全部回答

•

  米雪艳铂金专家

  2025-12-17 13:08:55

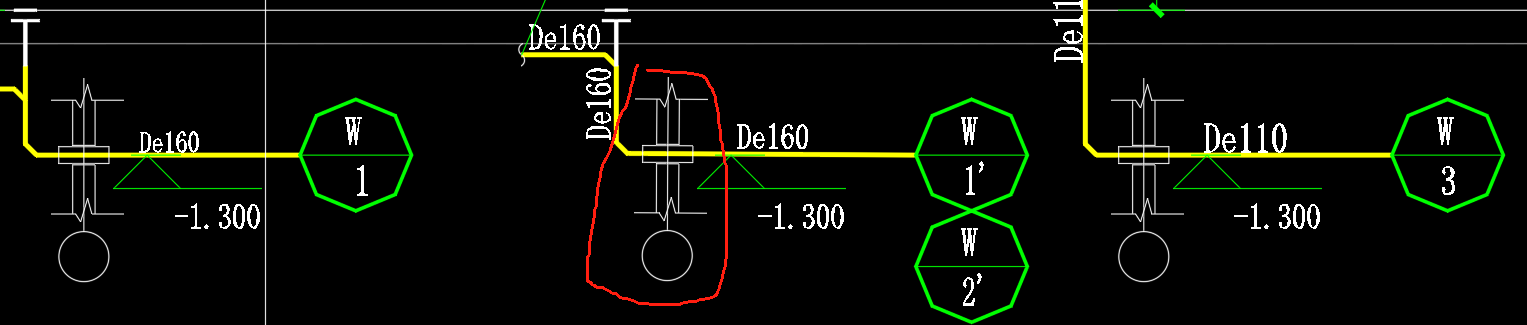

  W是污水的意思

  1、3这是管道的编号

  点赞0

  回复 1

  举报

  我的回答

  提交 取消
  回复

  全部回复

  •

    zygwygdcgqhyxpy黄金专家

    2025-12-17 13:10:21

    那个圈红色的地方是什么管件，是什么图例

    回复

    回复
  •

    what is your name

    2019-08-29 08:23:56

    what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

    回复

    回复
•

  筑业小筑老师铂金专家

  2025-12-17 11:04:52

  在给排水工程设计中，图例是图纸中用于表示管道、设备、阀门及其他相关设施的标准化符号。以下是一些常见的给排水图例及其简要说明，依据国家标准《建筑给水排水制图标准》（GB/T 50106）整理：
  ---
  ### **一、管道类型图例**
  1. **给水管**：
  - **实线**（粗）：生活给水管（冷热水）。 - **虚线**：中水给水管。
  2. **排水管**：
  - **实线**（细）：重力流排水管（如污水管、雨水管）。
  - **虚线**：压力排水管（如污水提升泵排水管）。
  3. **消防管**：
  - **实线**（中粗）＋标注“XH”：消火栓管道。
  - **实线**＋标注“SP”：自动喷淋管道。
  ---
  ### **二、阀门与附件图例**
  1. **阀门**：
  - **闸阀**：矩形框内加“×”符号。
  - **截止阀**：三角形箭头指向关闭方向。
  - **止回阀**：箭头表示水流方向，尾部带短横线。
  - **蝶阀**：圆形中加短直线。
  2. **水表**：圆形内标注“水表”或“WM”。
  3. **水泵**：圆圈内标注“P”或水泵型号。
  4. **检查口/清扫口**：管道上方加“T”形符号。
  ---
  ### **三、卫生器具图例**
  1. **洗脸盆**：简单矩形或椭圆形。
  2. **坐便器**：半圆形加底座。
  3. **地漏**：圆形中心加“×”或“DL”标注。
  4. **雨水斗**：倒三角形下方加横线。
  ---
  ### **四、消防设施图例**
  1. **消火栓**：矩形内标注“HS”或“消火栓”。
  2. **喷淋头**：圆形中心加点或标注“SP”。
  3. **消防水箱**：矩形内标注“SX”或“消防水箱”。
  4. **消防水泵接合器**：圆形内加“H”或“接合器”。
  ---
  ### **五、其他符号**
  1. **标高符号**：▽＋数字（表示管道或设备安装高度）。
  2. **管道坡度**：箭头＋坡度值（如i=0.01）。
  3. **管道连接**：
  - **法兰连接**：两条短横线。
  - **螺纹连接**：波浪线符号。
  ---
  ### **注意事项**
  1. **图纸需标注图例**：图纸左下角或右下角需列出所有使用符号的图例表。
  2. **颜色区分**（部分项目要求）：
  - 给水管：蓝色；
  - 排水管：绿色；
  - 消防管：红色。
  3. **结合设计说明**：图例需与设计说明中的材料、规格等保持一致。
  ---
  如需具体项目的图例说明，建议查阅《建筑给水排水制图标准》GB/T 50106 或相关设计院的制图规范。不同地区或设计单位可能有细微差异，需以实际图纸为准。
