全部回答

•

  周路路铂金专家

  2025-12-26 09:35:18

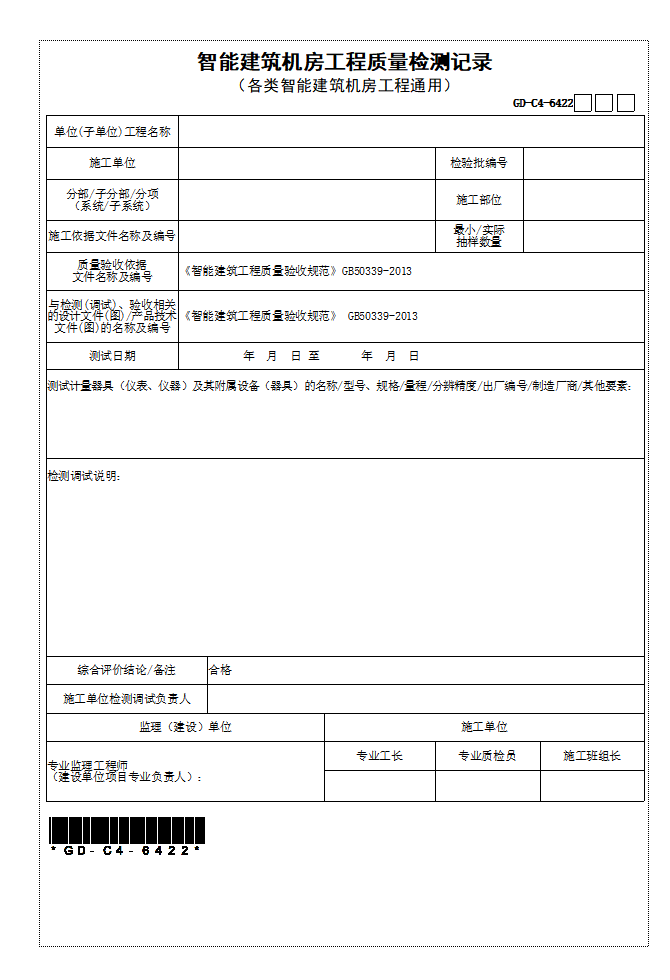

  不同系统分开做，每个系统的填写可以看看右侧范例视图里的范例，没有范例的话可以参考GB 50339-2013 智能建筑工程质量验收规范的要求

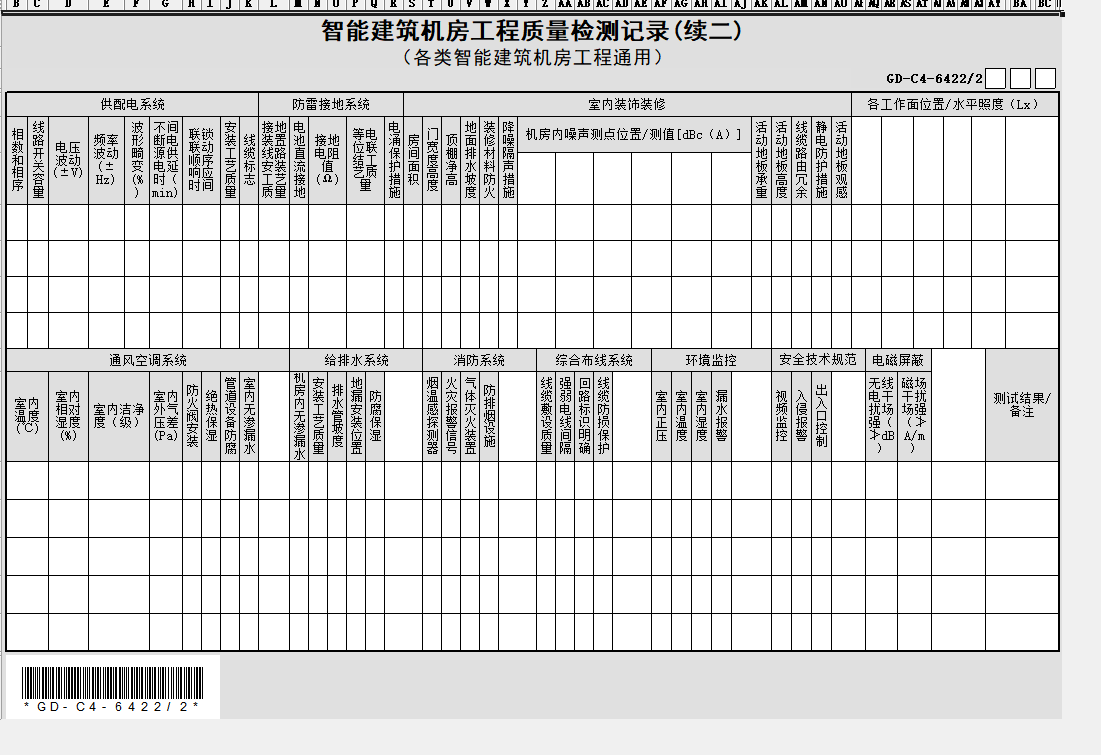

  续表也要填写，

  • 工程名称：填写智能建筑项目的完整名称（与合同、图纸一致）；

  • 子系统名称：明确具体检测的机房子系统，如“机房供配电子系统”“机房空调新风子系统”“机房消防报警子系统”“机房综合布线子系统”“机房环境监控子系统”等；

  • 检测调试部位：标注具体机房区域或设备位置，如“主机房1区域UPS机房”“机房精密空调机组1”；

  • 检测调试日期：填写实际检测的年月日（精确到日）；

  • 检测调试单位：填写施工单位或专业检测机构的全称；

  • 检测调试人员：填写参与检测的所有人员姓名（需本人签字确认）；

  • 监理单位/建设单位见证人员：若有见证，填写见证人员姓名及单位（需签字确认）；

  • 依据标准：列出检测所遵循的规范、标准及设计文件，如《智能建筑工程质量验收规范》（GB 50339-2013）、《数据中心设计规范》（GB 50174-2017）、项目施工图纸编号XXX等。




  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2025-12-26 09:27:34

  智能建筑机房工程质量检测记录表的填写需要依据相关国家标准（如《智能建筑工程质量验收规范》GB50339、《数据中心基础设施施工及验收规范》GB 50462等）和项目合同要求，结合具体施工内容进行系统性记录。以下是填写方法和子系统表格设计建议：
  ---
  ### **一、质量检测记录表填写要点**
  1. **基本信息填写**
  - **工程名称/编号**：与合同文件一致。
  - **检测日期/地点**：具体检测时间及机房位置。
  - **检测依据**：列出相关规范（如GB 50339、GB 50462、设计文件等）。
  - **检测工具**：注明使用的仪器型号（如红外测温仪、网络测试仪等）。
  2. **检测内容与结果**
  - **分项检测**：按子系统逐项检查，每个检测项需明确：
  - **检测项目**（如供配电系统电压稳定性、空调系统温湿度等）；
  - **设计要求值**（如温度23±1℃，湿度40%~60%）；
  - **实测值**；
  - **判定结果**（合格/不合格，需附整改说明）。
  3. **签字与归档**
  - **参与方签字**：施工单位、监理单位、建设单位代表需签字确认。
  - **盖章**：加盖单位公章或检测专用章。
  - **附件**：附检测仪器校准证书、整改报告等。
  ---
  ### **二、子系统是否需要分开制表？**
  **建议按子系统分开制表**，但需结合总体验收表汇总，原因如下：
  1. **专业化分工需求**：
  - 机房工程通常包含多个子系统（如供配电、UPS、空调、消防、安防、综合布线、动环监控等），分开制表便于专项检查和责任追溯。
  - **示例子系统分表**：
  - **供配电系统**：输入/输出电压、电流谐波、接地电阻等；
  - **空调系统**：温湿度均匀性、制冷量、送回风温差等；
  - **安防系统**：门禁响应时间、视频监控清晰度、报警联动功能等；
  - **综合布线**：光纤损耗、铜缆导通性、线缆标签规范性等。
  2. **整合与汇总需求**：
  - 在分表基础上，需汇总为《机房工程整体质量检测总表》，记录关键指标（如PUE值、系统联动功能测试等）。
  - 总表需体现各子系统检测结论及整体合格率。
  ---
  ### **三、填写注意事项**
  1. **数据真实性**：
  - 实测数据需精确到仪器最小分度值（如温度0.1℃），避免主观描述（如“正常”“良好”）。
  - 不合格项需标注整改措施和复检结果。
  2. **标准化引用**：
  - 检测项需对应规范条款（如GB 50462-2015第6.3.2条对UPS电池的检测要求）。
  3. **图文结合**：
  - 关键部位（如机柜安装垂直度、线缆桥架接地）需附现场照片或示意图。
  ---
  ### **四、模板参考（简化示例）**
  #### **子系统分表示例：供配电系统检测表**
  | 检测项目 | 设计要求 | 实测值 | 判定结果 | 备注 |
  |------------------|---------------------|--------|----------|------------|
  | 输入电压稳定性 | 380V±10% | 385V | 合格 | 三相平衡 |
  | UPS输出波形畸变率| ≤3% | 2.5% | 合格 |满载测试 |
  | 接地电阻 | ≤1Ω | 0.8Ω | 合格 | 联合接地 |
  #### **总表示例：机房工程检测汇总表**
  | 子系统 | 检测项总数 | 合格项 | 合格率 | 检测结论 |
  |--------------|------------|--------|--------|----------|
  | 供配电系统 | 15 | 15 | 100% | 合格 |
  | 空调系统 | 12 | 11 | 91.7% | 整改后合格|
  ---
  ### **五、特殊场景处理**
  - **第三方检测**：需由具备CMA/CNAS资质的机构出具报告。
  - **电子化记录**：推荐使用数字化管理系统（如BIM运维平台）实现检测数据动态更新。
  通过分项制表与总分结合的方式，既能满足专业化检测需求，又能保证验收文件的完整性和可追溯性。实际填写时需严格遵循项目所在地的城建档案馆归档要求。

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
