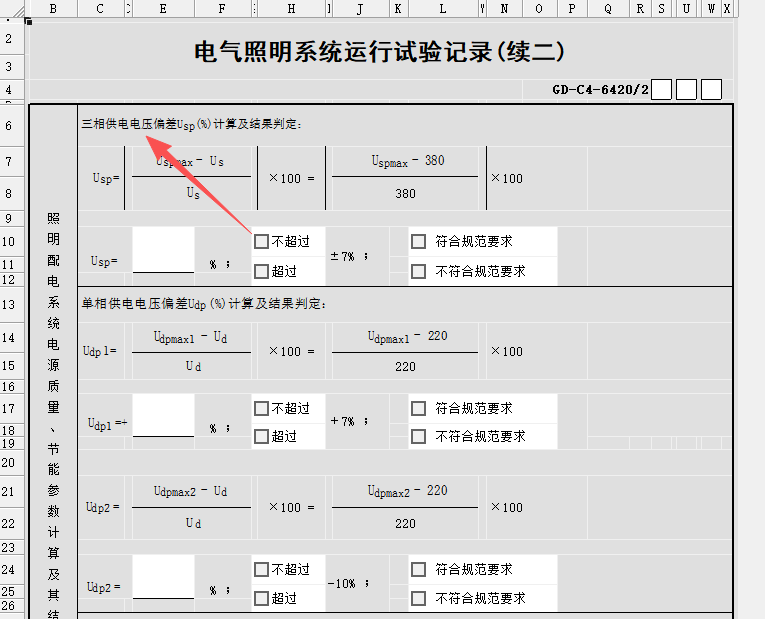

电气照明系统运行记录中的三相电压

灯具是单相三线,那三相供电电压的内容不用填写的吧?


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2025-12-31 08:34:48

    在电气照明系统的运行记录中,记录和分析三相电压是确保系统安全、稳定运行的重要环节。以下是关于三相电压记录的内容说明及注意事项:
    ---
    ### **1. 三相电压的基本概念**
    三相电压通常指 **三相交流电源(380V/400V/415V)** 中每一相的线电压(相间电压)或相电压(相与中性线间电压):
    - **线电压(Line-to-Line)**:三相系统中任意两相之间的电压(如L1-L2、L2-L3、L3-L1),标准值为 **380V~415V**(根据地区标准不同)。
    - **相电压(Line-to-Neutral)**:单相与中性线之间的电压,标准值为 **220V~240V**。
    ---
    ### **2. 运行记录中的关键参数**
    在记录三相电压时,需包含以下内容:
    | **参数** | **说明** |
    |--------------------|-------------------------------------------------------------------------|
    | **三相电压值** |记录每相的线电压(如L1-L2、L2-L3、L3-L1)或相电压(如L1-N、L2-N、L3-N)。 |
    | **电压波动范围** | 电压是否在允许范围内(如±5%或±10%额定值)。 |
    | **三相不平衡度** | 计算三相电压之间的偏差,公式:
    **不平衡率(%) = (最大偏差电压 / 平均电压) × 100%**
    (一般要求≤3%) |
    | **记录时间** | 记录电压的日期、时间(监测周期性或异常时段)。 |
    | **负载情况** | 记录当前照明系统的负载状态(如满载、轻载或特定设备启停时的电压变化)。 |
    | **备注** | 异常现象(如闪络、电压骤降/骤升、谐波干扰等)。 |
    ---
    ### **3. 常见问题及分析**
    - **电压不平衡**:
    - 现象:三相电压差异过大(如L1-L2=390V,L2-L3=370V,L3-L1=410V)。
    - 原因:负载分配不均、中性线接触不良、单相过载或短路故障。
    - **电压偏高/偏低**:
    - 原因:电网波动、变压器分接头设置不当、线路阻抗过大。
    - **谐波干扰**:
    - 现象:电压波形畸变(非正弦波),可能导致灯具频闪或发热。
    - 常见于LED驱动器、调光系统等非线性负载场景。
    ---
    ### **4. 记录工具与方法**
    - **测量工具**:
    - 数字万用表(需具备真有效值功能)。
    - 电能质量分析仪(用于长期监测谐波、波动等)。
    - 自动记录系统(如SCADA或智能电表)。
    - **测量步骤**:
    1. 确保设备处于正常工作状态。
    2. 测量各相线电压及相电压。
    3. 记录数据并与历史数据对比分析。
    ---
    ### **5. 安全注意事项**
    -操作时需穿戴绝缘防护装备,遵循电气安全规程。
    - 避免在潮湿或易燃环境中测量。
    - 若发现电压异常(如持续高压或低压),需及时排查原因,避免设备损坏或火灾风险。
    ---
    通过规范记录和分析三相电压数据,可以提前发现潜在问题,优化照明系统运行效率,延长设备寿命,并确保用电安全。若电压异常持续存在,建议联系专业电气工程师进行诊断。

    点赞0

    回复 1

    举报

    全部回复

    • ne20200403142205881黄金专家

      2025-12-31 09:31:58

      好的,我也问了一下AI,有答案了
