  绘制风管漏风量图示时，需结合工程标准与清晰的可视化元素。以下是分步骤的详细指南，帮助您高效完成绘图：
  ---
  ### **1. 绘制风管系统轮廓**
  - **形状选择**：根据实际风管类型（圆形或矩形），用细实线勾勒轮廓。若为复杂系统，标注主干管和分支。
  - **结构细节**：添加关键部件（如法兰、阀门、变径段），这些区域通常是漏风高发点。可用虚线或阴影区分不同部分。
  ---
  ### **2. 标注漏风点位置**
  - **常见漏风点**：
  -法兰连接处
  - 风管接缝或焊缝
  - 调节阀、风口接口 - 保温层破损处
  - **标记方法**：使用红色“×”或圆圈突出漏风位置，按实际检测结果或经验分布标注。
  ---
  ### **3. 添加漏风量符号**
  - **动态表示**：
  - **箭头**：指向漏风方向，箭头大小与漏风量成正比（如大箭头=10m³/h，小箭头=5m³/h）。
  - **波浪线**：从漏点向外发散，密度反映严重程度。
  - **颜色区分**：
  - 红色：超过标准值（如＞5%）
  - 黄色：接近允许值（如3%-5%）
  - 绿色：合格范围内（＜3%）
  ---

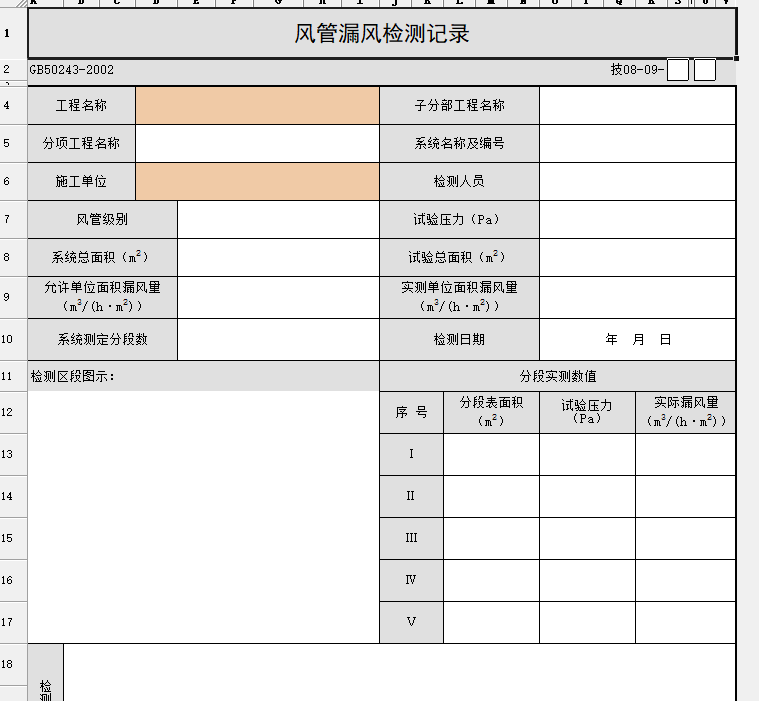

  ### **4. 补充数据与说明**
  - **数值标注**：在漏点旁注明实测或计算值（例：8m³/h @ 500Pa）。
  - **标准引用**：在图纸角落注明依据的规范（如ASHRAE 90.1规定的允许漏风率）。
  - **文字注释**：简要点明主要原因（如“法兰密封不严”）。
  ---
  ### **5. 添加图例与比例**
  - **图例框**：解释符号含义（箭头、颜色、数值单位）。
  - **比例尺**：确保图纸能反映实际尺寸，尤其是复杂布局。
  - **压力标注**：在风管旁注明工作压力（如“系统静压：600Pa”），因漏风量与压力相关。
  ---
  ### **6. 修饰与检查**
  - **层次清晰**：使用不同线宽区分风管轮廓（粗线）与注释（细线）。
  - **标题与编号**：在图纸下方标注“风管漏风量分布示意图-图1”。
  - **审核要点**：
  - 漏风点是否覆盖所有高风险区域？
  - 符号与数据是否一致？
  - 是否符合行业制图标准（如字体统一、线型规范）？
  ---
  ### **示例图示结构描述**
  > **标题**：空调送风系统漏风量示意图
  > **主体**：矩形主风管（800mm×400mm）向两侧分支，法兰连接处标有红色大箭头（15m³/h），焊缝处为黄色小箭头（4m³/h）。
  > **图例**：红色箭头=10-20m³/h，黄色=3-10m³/h，绿色＜3m³/h。
  > **注释**：“法兰漏风需更换密封垫，焊缝处建议补焊。”
  ---
  ### **工具推荐**
  - **软件**：AutoCAD（精准制图）、Visio（快速示意图）、Photoshop（美化处理）。
  - **插件**：使用暖通工具箱（如CAD MEP）直接调用风管元件和漏风符号库。
  通过以上步骤，可生成专业且易懂的漏风量图示，有效指导工程整改或验收。务必结合实测数据，确保图示的准确性与实用性。
