全部回答

•

  周路路铂金专家

  2026-01-16 16:37:07

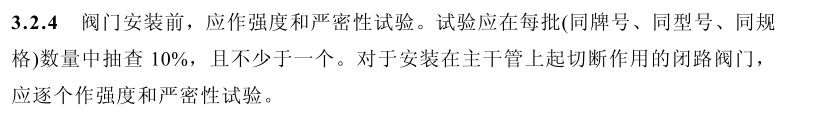

  《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）



  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-01-16 16:04:59

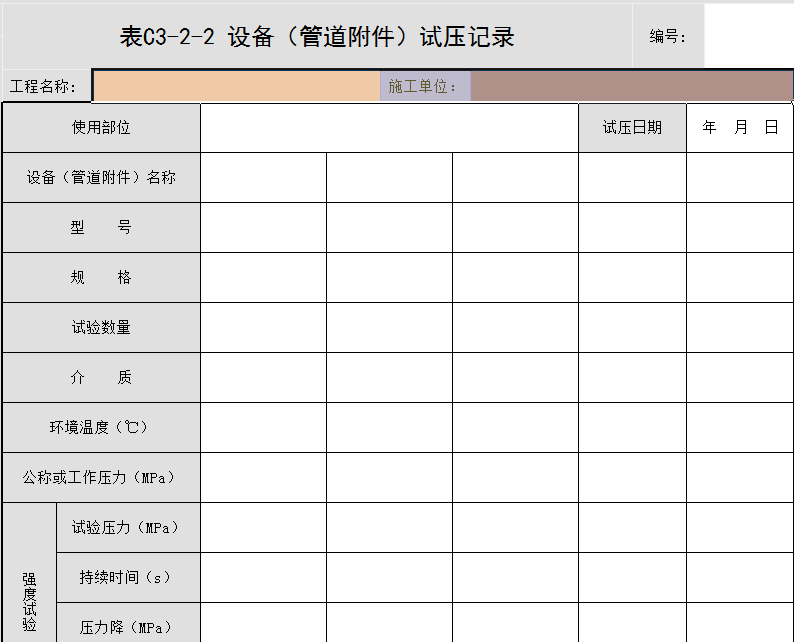

  设备（管道附件）试压记录的填写是工程项目质量控制的重要环节，需确保内容清晰、完整且符合规范要求。以下是详细的填写指南及注意事项：
  ---
  ### **一、试压记录填写内容**
  1. **基本信息**
  - **项目名称/编号**：明确项目标识，确保与工程文档一致。 - **设备/附件信息**：包括名称、型号、规格、材质、编号（如阀门、法兰、膨胀节等）。 - **安装位置**：描述管道系统的部位（如管线号、标高）。 - **试压日期**：记录实际测试时间，精确到小时。
  2. **试压参数**
  - **设计压力**（MPa）：根据设计文件填写。
  - **试验压力**（MPa）：一般为设计压力的1.5倍（需符合规范，如GB/T 20801或ASME B31.3）。 - **保压时间**：通常≥10分钟，或按规范要求。
  - **试压介质**：水（常用）、空气或惰性气体（需标注安全措施）。
  3. **试压步骤**
  - **准备工作**：检查密封性、阀门状态、压力表校准（需注明校准有效期）。
  - **升压过程**：分阶段升压（如25%、50%、75%、100%），记录每阶段压力值和观察结果。 - **保压期间**：检查焊缝、法兰连接处是否泄漏，记录压力表波动范围（如±0.02 MPa）。
  4. **结果判定**
  - **合格标准**：无可见泄漏、压力降≤5%（根据标准调整）。
  - **异常情况**：如泄漏点位置、修复措施（如补焊、更换垫片）、复测结果。
  5. **签字确认**
  - 操作人员、质检员、监理/业主代表签字，注明日期。---
  ### **二、填写注意事项**
  1. **数据准确性**
  - 压力表精度需≥1.6级，量程为试验压力的1.5~3倍。
  - 记录实际压力值而非理论值，避免四舍五入导致的误差。
  2. **规范引用**
  - 明确标注试压依据（如GB 50235、API 598）。 - 气体试压时需注明温度修正（如温度变化对压力的影响）。
  3. **异常处理**
  - 若试压失败，需详细描述问题原因及整改方案（附照片或示意图更佳）。
  4. **存档要求** - 记录表需与试压曲线图、压力表校验报告一并归档。
  ---
  ### **三、试压记录表示例**
  | **项目名称** | XXX化工厂工艺管道系统 | **试压日期** | 2023-10-05 |
  |--------------------|-----------------------------|--------------|------------|
  | **设备/附件名称** | DN200不锈钢闸阀（型号Z41H） | **编号** | V-205 |
  | **试验压力** | 2.25 MPa（设计压力1.5 MPa） | **介质** | 清水 |
  | **保压时间** | 15分钟 | **环境温度** | 25℃ |
  | **压力表信息** | 型号Y-100，量程0-4 MPa，校验有效期至2023-12-01 | | |
  | **试压过程记录** | 09:00-09:15 升压至2.25 MPa，稳压期间无泄漏，压力波动±0.01 MPa。 | | |
  | **结果判定** | □合格 ☑合格（无泄漏，压力降0%） | **备注** | 法兰连接处密封良好，试压后排水干燥。 |
  | **签字栏** | 操作人：张三 / 质检员：李四 / 监理：王五 | **日期** | 2023-10-05 |
  ---
  ### **四、常见问题**
  1. **压力下降超限**：检查仪表误差、温度变化或微小渗漏（需用肥皂水检测）。
  2. **试压介质选择**：易燃易爆系统优先用水，气体试压需提交专项方案审批。
  3. **记录涂改**：禁止涂改，错误处需划改并签名确认。
  通过规范填写试压记录，可有效追溯设备质量，降低运行风险。如需进一步优化，建议结合具体工程标准与行业要求。
