接地极和接地母线应该做什么资料呢?


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-01-26 08:36:52

    在接地极和接地母线的施工及验收过程中,需准备的资料主要包括设计文件、施工记录、材料证明、测试报告和合规性文档等。以下是详细的分类说明:
    ---
    ### **1. 设计文件**

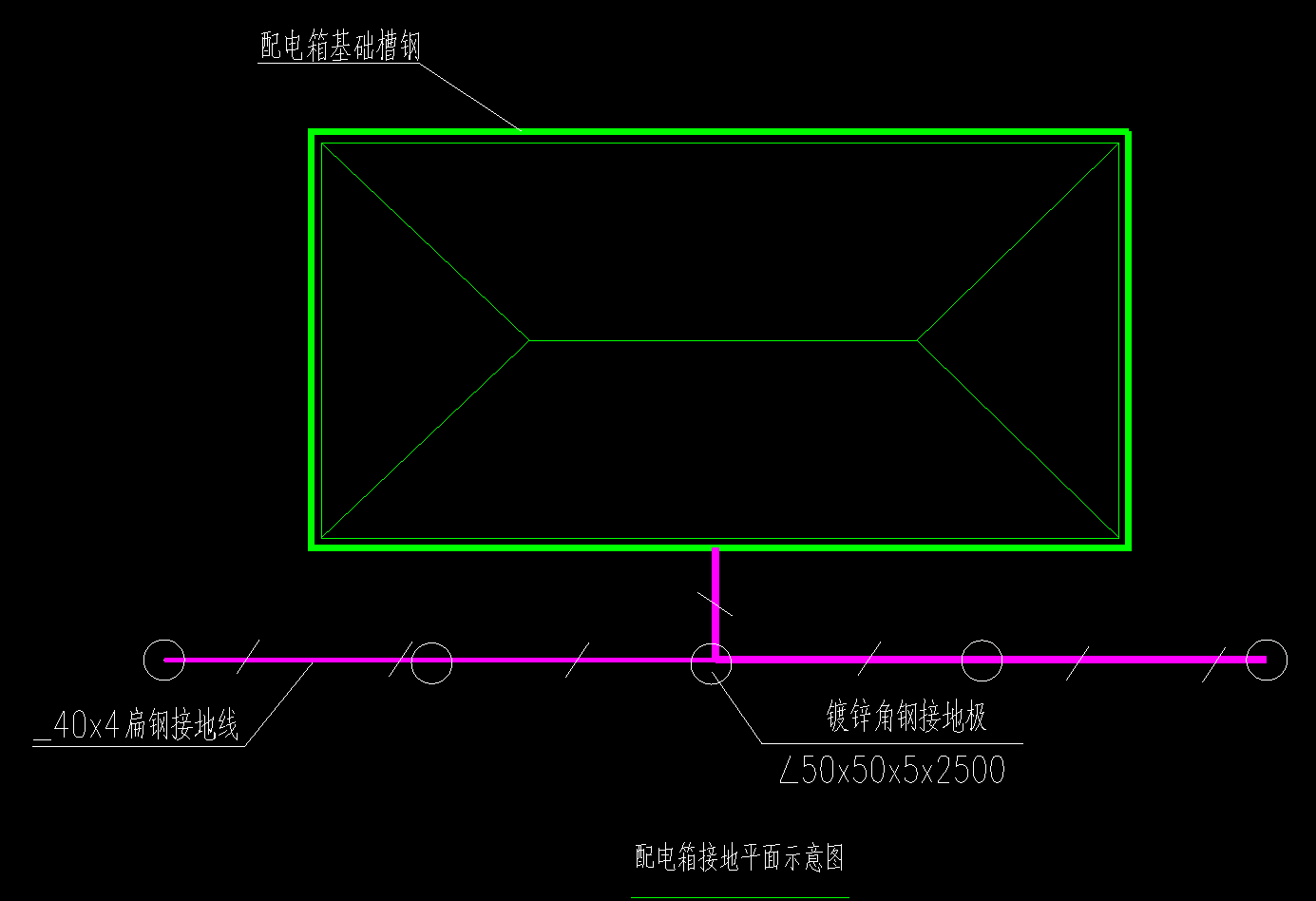

    - **接地系统设计图纸**:明确接地极位置、数量、埋深、间距,接地母线的走向、截面规格及连接方式。
    - **设计计算书**:包括接地电阻理论计算、材料选型依据及安全校核(如短路电流耐受能力)。
    - **技术规范书**:对接地极材质(如镀锌钢、铜包钢)、接地母线截面(应符合规范最小尺寸要求)的明确要求。
    ---
    ### **2. 材料资料**
    - **产品合格证**:接地极、接地母线及连接件的出厂质量证明。
    - **材质检测报告**:
    - 接地极:镀层厚度检测(如热浸镀锌层≥63μm)、材料成分分析。 - 接地母线:铜材纯度(如T2铜)、截面尺寸偏差检测。
    - **防腐证明**(若适用):如铜覆钢的铜层结合力测试报告。
    ---
    ### **3. 施工记录**
    - **隐蔽工程验收记录**:接地极埋设深度(一般≥0.6m)、间距(通常≥2倍长度)、回填土质(低电阻率土质或降阻剂使用记录)。
    - **焊接/连接记录**:
    - 搭接长度(如扁钢搭接≥2倍宽度,三面焊)。 - 焊接工艺评定(如采用放热焊接需提供操作人员资质及工艺参数)。
    - **防腐处理记录**:焊缝防腐涂层照片及检测(如沥青漆涂刷厚度)。
    ---
    ### **4. 测试与验收报告**
    - **接地电阻测试报告**: - 使用摇表或接地电阻测试仪测得数值,需符合设计要求(如≤4Ω)。 - 测试方法说明(三点法或钳形表法)及环境修正(如干燥季节系数)。
    - **连续性测试**:接地母线全程导通性验证,电阻值≤0.1Ω。
    - **第三方检测报告**(若合同要求):由具备资质的检测机构出具。
    ---
    ### **5. 合规性文件**
    - **规范依据**:注明设计施工遵循的标准(如GB 50169《电气装置安装工程 接地装置施工及验收规范》、IEC 62305防雷标准)。
    - **变更签证单**(若有):记录施工中与图纸不符但经审批的调整。
    - **监理/业主验收签字文件**:阶段性验收及最终验收确认。
    ---
    ### **6. 其他补充资料**
    - **土壤电阻率测试报告**:辅助设计阶段参考,需注明测试深度和方法。
    - **施工方案/JSA(作业安全分析)**:针对复杂地形或高风险环境的施工措施。
    - **竣工图纸**:反映实际施工与设计变更的最终版本。
    ---
    ### **注意事项**
    - **地区规范差异**:如沿海地区需额外考虑盐雾腐蚀防护证明。
    - **特殊场景**:爆炸危险区域需提供防爆接地专项验收记录。
    - **数字化存档**:建议保留关键工序的影像资料(如接地极埋设、焊接部位特写)。
    通过系统整理上述资料,可确保接地系统全周期可追溯,满足质量管控和后续运维需求。
