全部回答

•

  周路路铂金专家

  2026-01-26 09:23:14

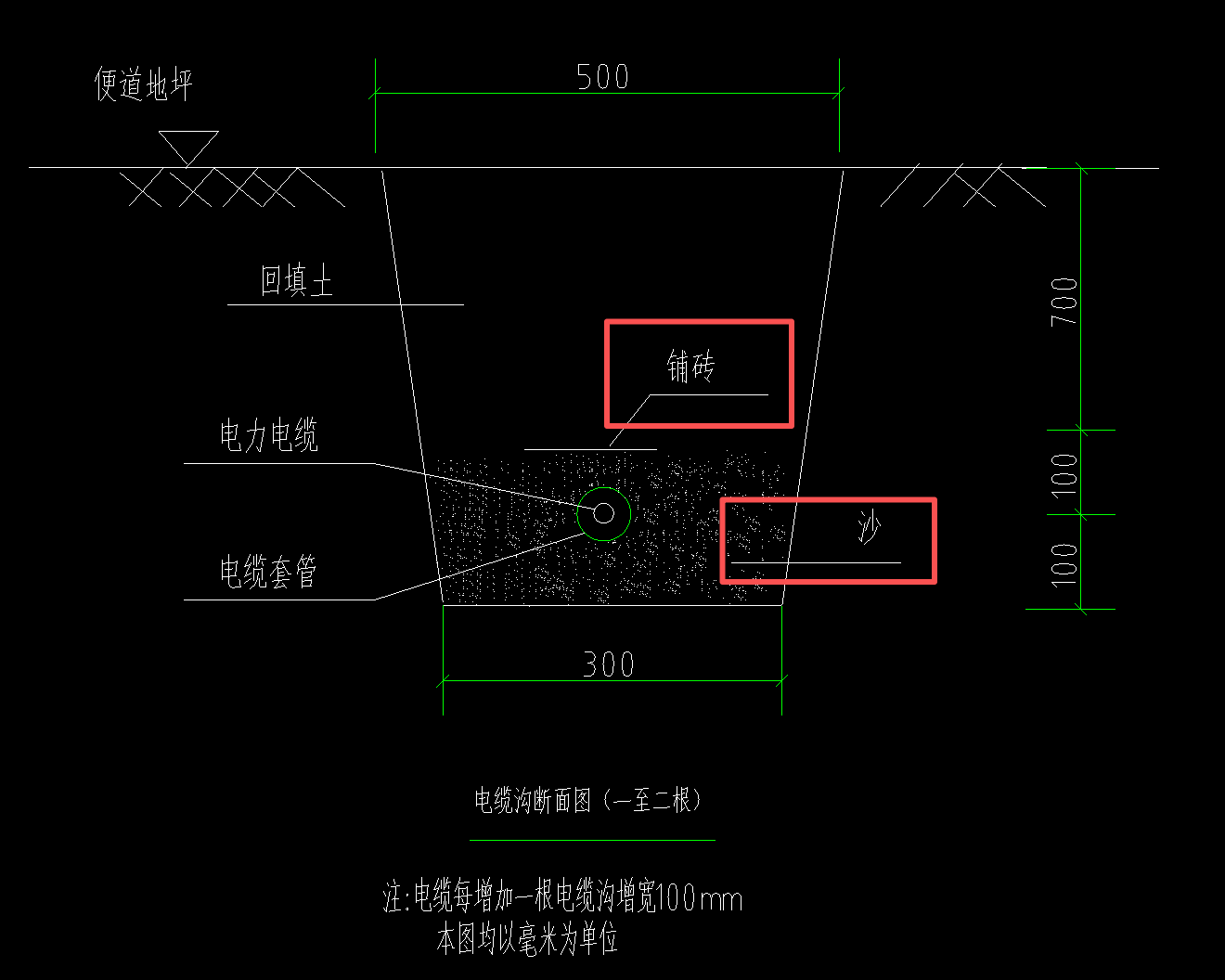

  铺砖这个做个隐蔽


  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-01-26 08:49:12

  在公园亮化工程中，管沟施工是电缆敷设和隐蔽工程的重要环节，所需资料需符合工程规范及验收要求。以下是需要准备的主要资料分类及说明：
  ---
  ### **一、施工前准备资料**
  1. **施工组织设计（方案）**
  - 包含管沟开挖、电缆敷设、回填等施工工艺和安全措施。
  - 需经监理、建设单位审批。
  2. **图纸会审记录**
  - 确认设计图纸（如管沟走向、深度、电缆规格）是否符合现场实际。
  3. **技术交底记录** - 对施工班组进行技术交底，明确管沟施工要求和标准。
  ---
  ### **二、施工过程资料**
  1. **隐蔽工程验收记录** - 管沟开挖完成后，需记录沟槽尺寸（深度、宽度）、垫层铺设、电缆套管安装等内容，**未经隐蔽验收不得回填**。
  - 需监理、施工、设计单位签字确认。
  2. **检验批质量验收记录** - 按《建筑电气工程施工质量验收规范》（GB50303）要求填写。
  3. **施工日志**
  - 记录每日施工进度、质量检查情况及问题处理措施。
  4. **影像资料**
  - 拍摄管沟开挖、电缆敷设、套管安装等关键环节照片或视频，存档备查。
  ---
  ### **三、材料管理资料**
  1. **材料进场报验单** - 电缆、套管（如PVC管、镀锌钢管）、砂石等材料的出厂合格证、检测报告。
  2. **材料复试报告**
  - 电缆绝缘电阻测试报告、套管强度检测报告（如涉及压力管）。
  ---
  ### **四、安全文明施工资料**
  1. **安全技术交底**
  - 针对管沟开挖（防坍塌）、用电安全、围挡设置等风险点交底。
  2. **基坑（管沟）支护验收记录**
  - 若管沟深度超过1.5米或地质条件复杂，需专项支护方案及验收记录。
  ---
  ### **五、质量检测与试验资料**
  1. **接地电阻测试记录**
  - 电缆金属套管、配电箱接地系统的电阻测试，确保符合设计要求。
  2. **绝缘电阻测试记录** - 电缆敷设后的绝缘性能测试。
  ---
  ### **六、竣工资料**
  1. **竣工图** - 根据实际施工情况调整的管沟走向、标高、电缆敷设位置图纸。
  2. **工程变更单**
  - 如有设计变更或现场签证，需附变更依据及确认文件。
  3. **分项工程质量验收记录**
  - 汇总隐蔽验收、检验批等资料，形成分项工程验收结论。
  ---
  ### **七、其他注意事项**
  1. **地方规范要求** - 部分地区可能要求提交环保措施记录（如土方覆盖、扬尘控制方案）。
  2. **监理签字确认**
  - 所有关键验收环节（隐蔽工程、材料进场、试验报告）均需监理签章。
  3. **资料归档**
  - 按时间顺序整理资料，制作目录并分册装订，便于后期审计或维护查阅。
  ---
  通过系统整理上述资料，可确保管沟施工符合规范要求，顺利通过竣工验收，并为后期维护提供依据。
