空调水系统 冷热水管道都要做哪些档案

空调水系统  冷热水管道都要做哪些档案

我要回答

邀请别人回答

收藏

全部回答

  • 周路路铂金专家

    2026-01-30 17:06:37

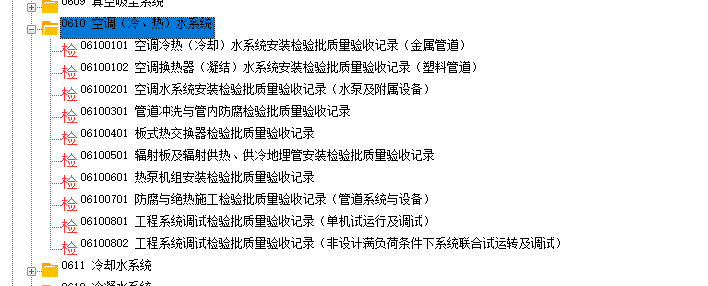

    可以用这部分表格来做,通过工序建表可以看到相关要做的其他表格

    云资料工序建表功能 - 筑业网

    http://www.zhuyew.cn/mv_3384.html


    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-01-30 16:46:22

    在空调水系统中,冷热水管道的档案管理是确保工程质量、运维追溯和安全合规的重要组成部分。以下是需要建立的详细档案内容及分类建议:
    ---
    ### **一、设计阶段档案**
    1. **设计图纸与技术文件** - 系统原理图(含管道走向、阀门位置、设备连接关系等) - 管道平面布置图(楼层或区域管道分布,标注管径、标高) - 管道支吊架设计图(固定方式、间距等)
    - 设计说明书(设计依据、系统参数、材料选择说明)。
    2. **计算书** - 水力计算书(流量、压降、管径校核) - 热力计算书(冷热水负荷、温差校核) - 应力分析(管道热膨胀补偿设计)。
    ---
    ### **二、材料与设备档案**
    1. **材料合格证明**
    - 管道材料(钢管、铜管、PPR管等)的质量证明书(如材质报告、壁厚检测)。 - 阀门、法兰、管件、保温材料的合格证及检测报告(如防火等级、导热系数)。 - 焊材(焊条、焊丝)质量证明文件。
    2. **设备技术资料**
    - 水泵、换热器、过滤器等设备的出厂合格证、说明书、参数表。 - 压力容器(如膨胀水箱)的监检证书(如需)。
    ---
    ### **三、施工过程档案**
    1. **施工记录** - 管道焊接记录(焊工资质、焊缝编号、探伤报告)。 - 管道安装记录(坐标、标高、坡度偏差检测)。
    - 支吊架安装检查表(位置、间距、紧固情况)。 - 隐蔽工程验收记录(如埋地管道防腐处理、套管封堵等)。
    2. **试验与调试报告**
    - **压力试验报告**: - 冷水管道:通常为1.5倍工作压力,不低于0.6MPa。 - 热水管道:需考虑温度影响,试验压力要求更高(如设计压力的1.25倍)。 - **冲洗记录**:水质清洁度、流速、冲洗时间。
    - **系统调试报告**:流量平衡测试、温控效果验证。
    ---
    ### **四、验收与移交档案**
    1. **竣工验收文件** - 分部分项工程验收表(按GB 50242或GB 50243标准)。 - 监理单位签字的隐蔽工程验收单(如保温层施工前验收)。
    - 质监站或第三方检测报告(如需要)。
    2. **竣工图纸**
    - 最终版竣工图(含所有设计变更和现场调整)。
    ---
    ### **五、运维管理档案**
    1. **维护记录**
    - 定期检查表(腐蚀、保温破损、支吊架松动等)。
    - 维修记录(阀门更换、漏水处理、清洗记录)。
    2. **运行参数档案**
    - 初始运行参数(流量、压力、温度)。
    - 能耗记录(供冷/供热季的能耗分析)。
    ---
    ### **六、法规与标准文件**
    - 《建筑给水排水及采暖工程施工质量验收规范》(GB 50242)
    - 《通风与空调工程施工质量验收规范》(GB 50243)
    - 《建设工程文件归档规范》(GB/T 50328)- 地方性特种设备压力管道备案文件(如适用)。
    ---
    ### **档案管理建议**
    1. **分类归档**:按阶段(设计、施工、验收、运维)或专业(管道、设备、电气)分类。
    2. **电子化存档**:扫描图纸、报告等纸质文件,建立可检索的电子数据库。
    3. **保存期限**:根据工程重要性,通常与建筑寿命同步(重要项目需永久保存)。
    通过系统化的档案管理,可有效降低运维成本,并为未来改造或故障排查提供可靠依据。
