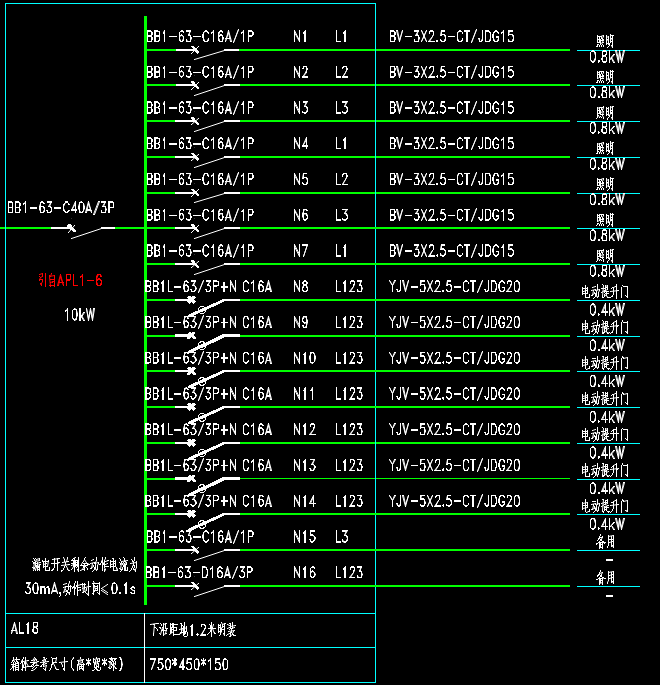

这个电气系统图，都需要做哪些检验批和隐蔽资料呢


这个电气系统图，都需要做哪些检验批和隐蔽资料、试验记录呢

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-02-02 16:34:38

    在电气系统施工过程中，需要按照《建筑电气工程施工质量验收规范》（GB50303）及相关地方规范要求，结合工程实际施工内容，同步编制检验批和隐蔽验收资料。以下是主要工作内容框架：
    一、检验批资料（按分项工程划分）
    1. 变压器、箱式变电所安装检验批
    2. 成套配电柜、照明配电箱安装检验批
    3. 梯架、托盘和槽盒安装检验批
    4. 导管敷设检验批（含明/暗敷）
    5. 电缆敷设检验批
    6. 管内穿线和槽盒内敷线检验批
    7. 电缆头制作与接线检验批
    8. 开关、插座安装检验批
    9. 普通灯具安装检验批
    10. 专用灯具安装检验批（应急照明等）
    11. 接地装置安装检验批
    12. 防雷引下线及接闪器检验批
    13. 等电位联结检验批二、隐蔽工程资料（需附影像资料）
    1. 暗敷管线隐蔽记录
    - 导管规格、弯曲半径、路径示意图
    - 接线盒位置、固定方式
    - 混凝土内敷设保护层厚度记录2. 接地装置隐蔽记录
    - 接地体材质、埋深、焊接质量
    - 接地网格尺寸、搭接长度
    - 防腐处理情况
    3. 防雷引下线隐蔽记录
    - 主筋焊接质量、标识标记
    - 测试点设置位置
    4. 线槽/桥架隐蔽记录
    - 穿越防火分区封堵方式
    - 支架间距、固定方式
    5. 电缆敷设隐蔽记录
    - 电缆沟回填前检查记录
    - 直埋电缆埋深、防护措施
    三、关键检测记录
    1. 绝缘电阻测试记录（线路/设备）
    2. 接地电阻测试记录（≤1Ω）
    3. 防雷接地导通性测试
    4. 剩余电流保护器动作测试
    5. 应急照明切换时间测试6. 照明全负荷试验记录
    注意事项：
    1. 隐蔽前需提前24小时报验监理
    2. 使用统一的地方验收表格
    3. 管线标识需与竣工图一致
    4. 材料需附合格证/检测报告
    5. 涉及消防的需单独组卷
    6. 智能建筑部分需单独做检验批
    建议根据设计说明中的系统图，将动力、照明、防雷等系统分开单独做检验批，特别是消防应急系统需要单独形成专项验收资料。
