从动力柜到照明配电箱之间的线路属于供电干线吗

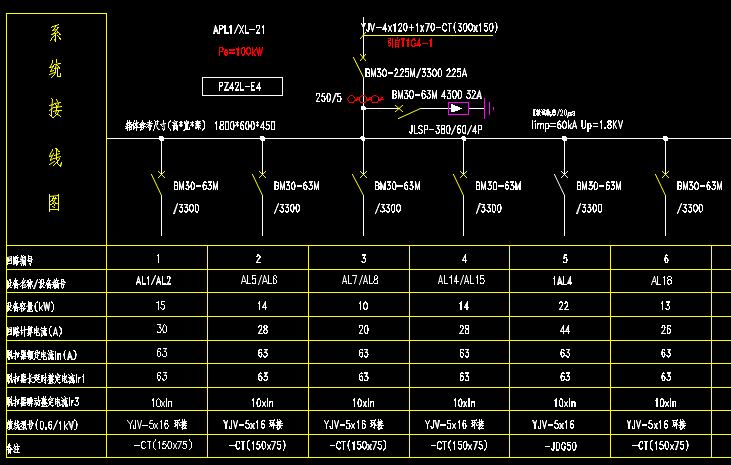

从动力柜APL1到下面的各AL照明配电箱之间的线路属于供电干线分部吗，供电干线里没有配电柜这个分项，还需要做检验批吗

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-02-08 15:58:38

    从动力柜到照明配电箱之间的线路是否属于供电干线，需结合具体工程设计和规范要求综合判断。以下是关键分析点：
    ---
    ### **1. 定义与规范依据**
    - **供电干线（Main Feeder）**：通常指从**电源进线端（如变电站、总配电室）到区域配电柜/箱**的主干线路，承担电能分配的核心任务，具有**高容量、长距离**的特点。
    - **分支线路（Sub-Feeder/Branch Circuit）**：从干线分接至末端配电箱或用电设备的线路，容量较小，距离较短。
    根据《民用建筑电气设计规范》（JGJ 16-2008）：
    - **干线**包括：低压母线、电缆/电缆桥架从总配电柜至各楼层或功能分区配电箱的线路。
    - **支线**则为从区域配电箱到终端设备（如灯具、插座）的线路。
    ---
    ### **2. 具体场景分析**
    - **若动力柜为总配电柜**：线路从总动力柜直接敷设至照明配电箱，且该线路同时为多个配电箱（如多个楼层或区域的照明箱）供电，则属于**供电干线**。

    - **若动力柜为区域分配电柜**：
    线路仅服务于单一照明配电箱，且上游已有更高层级的配电系统，则属于**分支线路**。
    ---
    ### **3. 其他影响因素**
    - **线路容量与敷设方式**：干线通常采用大截面电缆或母线槽，独立敷设于电缆桥架或竖井；支线多用较小电缆，可能与其他线路共架。
    - **系统层级**：在配电系统中，干线位于**一次侧**（总配电级），支线位于**二次侧**（分配电级）。
    ---
    ### **4. 结论**
    - **属于供电干线的情况**：动力柜为建筑或区域总配电装置，且线路直接向多个次级配电箱（含照明箱）供电。

    - **属于分支线路的情况**：动力柜本身已为分配电层级，线路仅向单一照明箱供电，或照明箱为末端设备配电。
    ---
    **建议**：具体项目需参考设计图纸中的系统拓扑及《低压配电设计规范》（GB 50054）分类，结合线路的实际功能和层级进行判定。
