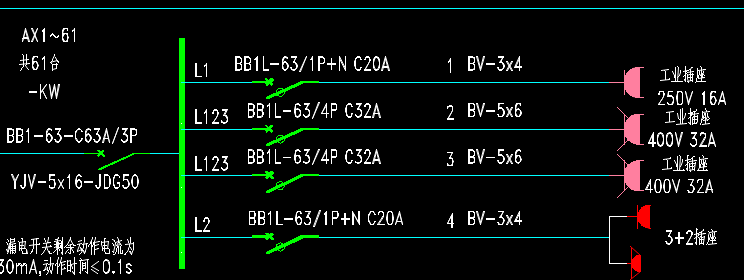

下图的插座箱系统图需要做哪些检验批

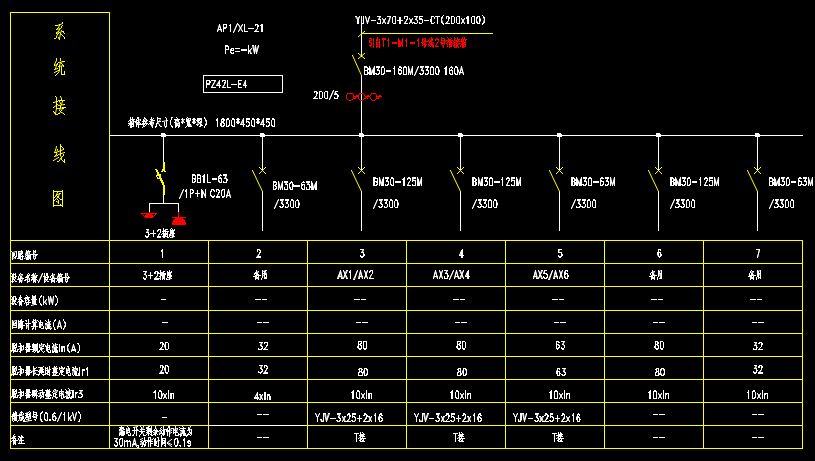

图中的插座箱系统图和动力柜需要做哪些检验批，插座箱线路来自右图动力柜

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-03-04 16:48:03

    在电气安装工程中，插座箱系统的检验批划分需根据《建筑电气工程施工质量验收规范》（GB50303）及相关设计图纸进行。以下是常见的检验批分类及注意事项：
    ---
    ### **一、主要检验批分类**
    1. **成套配电柜、照明配电箱（盘）安装检验批**
    - 检查配电箱的安装位置、固定方式、垂直度、接地可靠性。
    - 内部接线规范性、标识清晰度及回路编号。
    2. **电线、电缆导管和线槽敷设检验批**
    - 导管/线槽的材质、弯曲半径、固定间距。
    - 隐蔽工程验收（如预埋导管在混凝土浇筑前的验收）。
    3. **电线、电缆穿管和线槽敷线检验批**
    - 导线规格、颜色区分（相线、零线、地线）。
    - 线缆绝缘层完整性、接头处理及防火封堵。
    4. **开关、插座、风扇安装检验批**
    - 插座安装高度、相位接线（左零右火、地线在上）。 - 插座面板平整度、紧固情况及漏电保护功能测试。
    5. **接地装置安装检验批**
    - 接地体材质、连接工艺（焊接或螺栓）。
    - 接地电阻测试（一般要求≤1Ω）。
    6. **避雷引下线及接闪器安装检验批**（若涉及防雷）
    - 引下线间距、焊接质量及防腐处理。
    ---
    ### **二、关键试验与记录**
    - **绝缘电阻测试**：导线间及对地绝缘电阻值（通常≥0.5MΩ）。
    - **接地电阻测试**：接地系统的电阻值需符合设计要求。
    - **通电试验**：回路通断、相位正确性及漏保动作测试。
    - **隐蔽工程验收记录**：如预埋导管、接地极隐蔽前的影像及文字记录。
    ---
    ### **三、注意事项**
    1. **划分依据**：按施工段、楼层或功能区划分检验批，例如每层插座箱单独报验。
    2. **设计文件**：严格对照系统图核查回路数量、线径及配电箱参数。
    3. **材料报审**：提前报验开关、插座、线缆的合格证及检测报告。
    4. **过程资料**：留存接线图、调试记录、监理签字文件等。
    ---
    若图纸中有特殊设计（如防火插座、应急回路或智能化系统），需额外增加针对性的检验内容。建议结合具体图纸与监理单位确认检验批划分细节，确保符合本地验收流程。
