关于道路工程的测量资料如何编写

开工报审需要原始基准点复测记录，请问下在哪里可以找出来，用筑业里面那张表格，内容数据如何编写？

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-03-09 14:36:19

道路工程测量资料是施工过程中记录测量数据、确保工程质量的重要技术文件，其编写需符合相关规范、设计要求和工程实际情况。以下是编写道路工程测量资料的主要内容及步骤：
---
### **一、测量资料的主要内容**
1. **开工前测量资料** - **交接桩记录**：记录设计单位提供的原始控制点（导线点、水准点、中线桩等）的交接情况，包括桩位坐标、高程、编号等。 - **控制网复测报告**：复测设计单位提供的控制点，形成复测成果表及精度分析报告。 - **加密控制点资料**：根据施工需要加密布设控制点，提交加密点坐标、高程及布设示意图。
2. **施工过程测量资料**
- **中线放样记录**：记录道路中线桩（交点桩、转点桩、曲线要素桩等）的放样数据。 - **路基放样记录**：包括路基边线、坡脚线、分层填筑高程等测量数据。 - **构造物测量记录**：如桥梁、涵洞、挡墙等结构物的轴线、基础高程、几何尺寸测量。 - **高程测量记录**：路基、路面、排水工程的分层高程验收数据。
- **断面测量数据**：原始地面线、路基成型断面、竣工断面的测量成果。
- **沉降观测记录**：软基处理路段、高填方路段等沉降观测数据及分析。
3. **竣工测量资料**
- **竣工平面图**：标注道路中线、构造物位置、附属设施等。
- **竣工纵断面图**：反映道路实际高程与设计高程的对比。
- **竣工横断面图**：展示路基、路面、边坡等实际尺寸。
- **竣工测量报告**：总结测量偏差、质量控制情况及验收结论。
---
### **二、测量资料的编写步骤**
1. **明确编写依据**
- 设计图纸、合同文件、技术规范（如《公路勘测规范》JTG C10、《工程测量规范》GB 50026）。 - 监理单位或业主的具体要求。
2. **整理原始数据** - 使用全站仪、水准仪等仪器采集的原始测量数据，需记录仪器型号、测量时间、天气条件等信息。
- 确保数据真实、完整，无涂改，必要时附测量手簿复印件。
3. **编制表格及附图**
- **标准表格**：如《导线点复测成果表》《水准点复测成果表》《中线放样记录表》《高程测量记录表》。 - **附图**：控制点布设示意图、断面图、平面布置图等，标注清晰、比例合理。
4. **计算与校核**
- 对测量数据进行平差计算，确保闭合差符合规范要求（如导线测量闭合差、水准路线闭合差）。
- 由测量员、复核人、技术负责人逐级签字确认。
5. **归档要求**
- 按施工工序或单位工程分类整理，装订成册。
- 附页需注明工程名称、桩号范围、测量日期、测量人员等信息。
---
### **三、注意事项**
1. **数据准确性**
- 测量数据需经过双人复核，避免错误。
- 与设计值偏差超出规范时，需分析原因并报监理审批。
2. **签字盖章** - 所有资料需由测量员、复核人、监理工程师签字确认，并加盖施工单位公章。
3. **电子化存档** - 原始数据建议同步保存电子版（如Excel表格、CAD图纸），便于后期查询。
4. **符合验收标准**
- 资料格式需满足当地质监站或业主的归档要求，避免因格式问题返工。
---
### **四、示例模板（部分）**
#### **1. 导线点复测成果表**
| 点号 | 设计坐标X(m) | 设计坐标Y(m) | 实测坐标X(m) | 实测坐标Y(m) | 差值ΔX(mm) | 差值ΔY(mm) | 备注 |
|------|--------------|--------------|--------------|--------------|------------|------------|------|
| CP1 | 500.123 | 800.456 | 500.125 | 800.453 | +2 | -3 | 合格 |
#### **2. 中线放样记录表**
| 桩号 | 设计坐标X(m) | 设计坐标Y(m) | 实测坐标X(m) | 实测坐标Y(m) | 偏差(mm) | 复核人 | 日期 |
|--------|--------------|--------------|--------------|--------------|----------|--------|--------|
| K1+200 | 350.780 | 620.150 | 350.782 | 620.148 | +2/-2 | 张三 | 2023-10-01 |
---
### **五、常见问题**
- **问题1**：控制点被破坏后未及时补测。
**解决**：及时加密或恢复控制点，并更新测量资料。
- **问题2**：测量资料签字不全。 **解决**：严格执行三级审核制度，确保资料闭合。
通过规范编写测量资料，可为道路施工质量控制和竣工验收提供可靠依据。

点赞0

回复 0

举报

我的回答

提交取消

回复
米雪艳铂金专家

2026-03-09 14:36:00

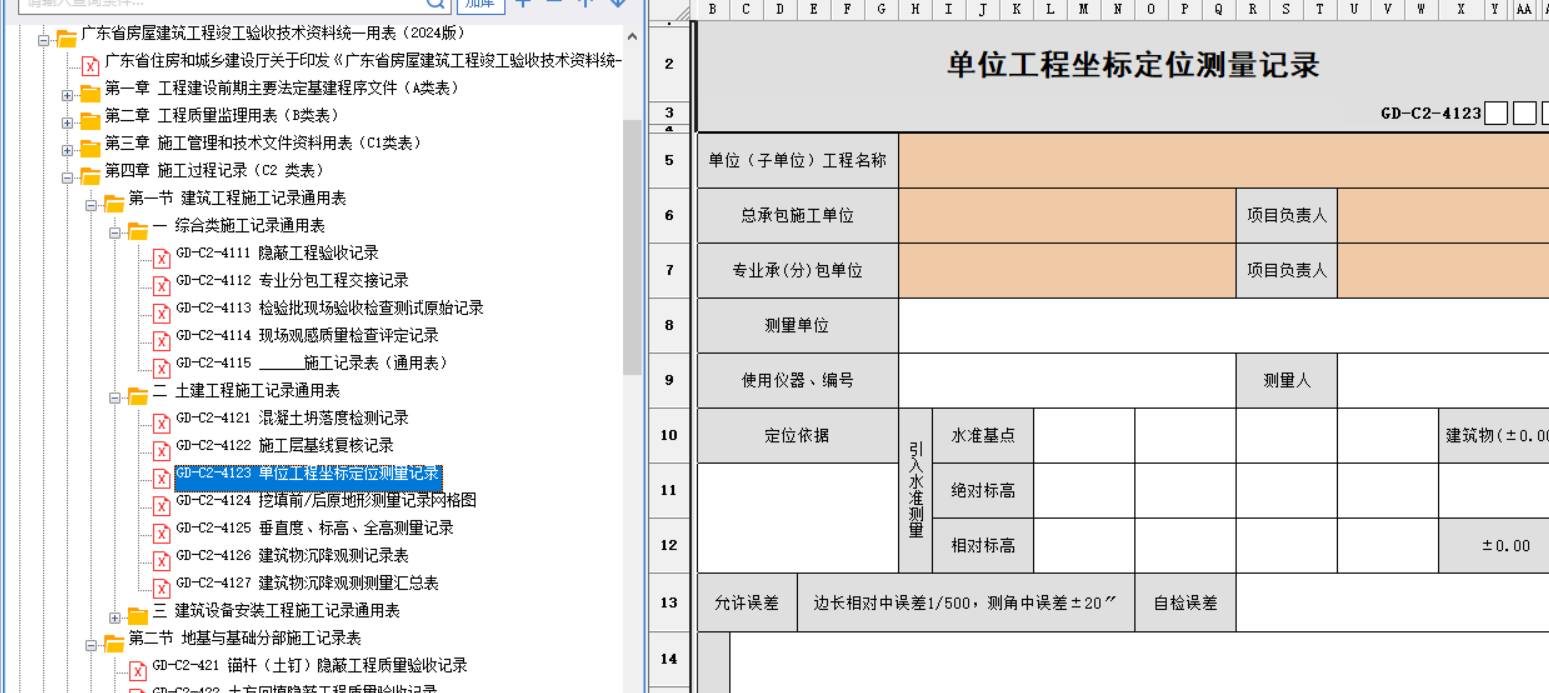

广东市政，用——GD-C2-4123 单位工程坐标定位测量记录
