全部回答

•

  筑业小筑老师铂金专家

  2026-03-17 08:28:18

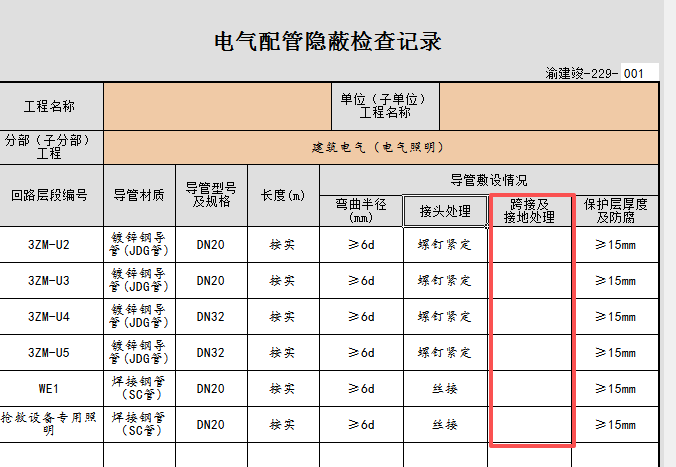

  电气配管隐蔽检查记录中的跨接及接地处理是隐蔽工程质量验收的关键内容，需严格按照规范要求填写。以下是填写要点及示例：
  ---
  ### **1. 检查记录主要内容**
  - **工程名称/部位**：明确隐蔽配管的区域（如楼层、房间、区域）。
  - **配管类型及规格**：如JDG管、SC管、镀锌钢管等，标注管径（如SC20、JDG25）。
  - **跨接处理**：金属导管之间的电气连接措施。
  - **接地处理**：导管与接地系统的连接方式及电阻值。
  - **检查依据**：GB 50303《建筑电气工程施工质量验收规范》相关条款。
  ---
  ### **2. 跨接及接地处理填写示例**
  #### **(1) 跨接处理**
  - **镀锌钢管（SC管）**： `采用专用接地卡固定跨接线，跨接线为黄绿双色铜芯软导线（BVR-4mm²），跨接点间距≤30m，弯头、三通等连接处均做跨接。`
  - **非镀锌钢管（焊接钢管）**： `导管连接处采用φ6圆钢焊接跨接，焊缝饱满无虚焊，焊渣清理干净并做防腐处理。`
  - **JDG/KBG管**：
  `紧定式连接处使用配套导通端子，确保电气连续性，末端与配电箱（柜）接地排可靠连接。`
  #### **(2) 接地处理**
  - **接地方式**： `配管系统与就近接地干线（或等电位箱）连接，接地线为BVR-6mm²黄绿双色导线，采用铜鼻子压接并挂锡处理。`
  - **实测接地电阻**： `接地电阻测试值为0.5Ω（规范要求≤1Ω），符合设计要求。`
  ---
  ### **3. 填写注意事项**
  1. **规范引用**： - 金属导管跨接接地需符合GB 50303-2015第12.1.1、14.1.1条。
  - 非镀锌钢管焊接跨接长度≥6倍圆钢直径，双面焊接。
  2. **质量问题示例**： - 跨接遗漏：`发现某处SC管弯头未跨接，已补装接地卡并连接BVR-4mm²导线。`
  - 接地不良：`导管与接地干线连接松动，重新紧固并复测电阻合格。`
  3. **附图说明**： - 标注跨接点位置、接地连接点示意图。
  - 附接地电阻测试报告或现场测试照片。
  ---
  ### **4. 填写模板**
  |检查项目 | 检查内容及结果 |
  |----------------|------------------------------------------------------------------------------|
  | **跨接处理** | 全数检查导管连接处跨接，采用BVR-4mm²导线与专用接地卡连接，跨接点间距≤30m，无遗漏。 |
  | **接地处理** | 导管系统与MEB箱可靠连接，接地线为BVR-6mm²，接地电阻实测0.4Ω（规范≤1Ω）。 |
  | **整改情况** | 无 |
  ---
  ### **5. 常见问题**
  - **镀锌钢管跨接禁用焊接**，必须用接地卡（避免破坏镀锌层）。
  - **金属软管需两端接地**，长度＞0.8m时需增设接地。
  - **隐蔽前留存影像资料**（跨接、接地细节照片）。
  按以上要求填写可确保隐蔽验收一次通过，避免返工。
