自动喷水灭火系统管网安装

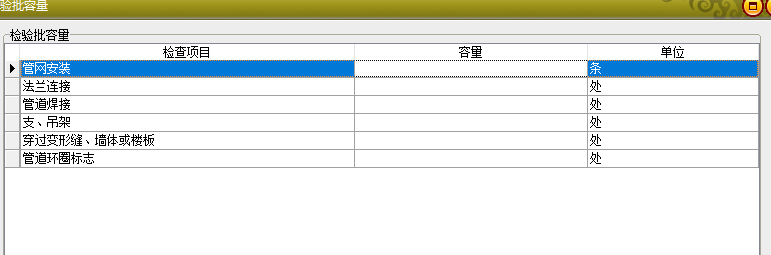

老师，自动喷水灭火系统管网安装中，检验批容量管网多少条，这个条怎么算，有什么简便的方法

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-03-18 11:46:26

自动喷水灭火系统管网安装是消防工程中的关键环节，需严格遵循相关规范（如国家标准《自动喷水灭火系统设计规范》GB 50084及《自动喷水灭火系统施工及验收规范》GB 50261）。以下是管网安装的主要步骤及注意事项：
---
### **一、安装前准备**
1. **设计文件审查** - 确认施工图纸经消防部门批准，管网布局、管径、标高、坡度符合设计要求。
- 核对喷头类型、数量及管道材质（如镀锌钢管、不锈钢管等）。
2. **材料与设备检查**
- 管道、管件、阀门等应有合格证、检测报告，并进行外观检查（无裂纹、锈蚀等）。
- 喷头、报警阀、水流指示器等组件需经国家消防产品认证。
3. **现场条件确认**
- 建筑结构已完成，预留孔洞、支架预埋件位置正确。
- 与其他专业（如电气、通风）管线无冲突。
---
### **二、管网安装流程**
#### **1. 支架制作与安装**
- 支架间距需符合规范（如DN50钢管支架间距≤3.6m）。
- 固定点应靠近梁、柱等承重结构，避免吊顶内晃动。
#### **2. 管道连接**
- **螺纹连接**：适用于小口径管道（如DN≤100），螺纹密封需采用聚四氟乙烯带或专用密封胶。
- **沟槽连接**：中大口径管道常用，确保沟槽深度、宽度符合标准，螺栓扭矩均匀。
- **法兰连接**：阀门、水泵等处使用，垫片材质需耐压、耐腐蚀。
- **焊接连接**：非镀锌管道可焊接，需清除焊渣并防腐处理。
#### **3. 管道安装要点**
- **坡度要求**：配水干管应向泄水阀倾斜（坡度≥0.002），便于排空。
- **排水措施**：最低点设泄水阀，最高点设自动排气阀。
- **避免应力**：管道穿越建筑变形缝时需设柔性接头。
#### **4. 组件安装**
- **喷头**：
- 安装前需核对温度等级（如普通场所68℃）。 - 与天花板、梁的距离符合规范（如距墙≤1.8m）。 - 喷头方向需统一（下垂型/直立型）。 - **阀门与附件**： - 报警阀组安装位置便于操作，排水管接入排水系统。
- 水流指示器前后保持≥5倍管径的直管段。
#### **5. 管道试压与冲洗**
- **强度试验**：
- 试验压力为工作压力的1.5倍（不低于1.4MPa），保压30分钟无渗漏。 - **严密性试验**：
- 工作压力下保压24小时，压降≤0.05MPa。 - **冲洗**：
- 用清洁水冲洗至出水无杂质，流速≥3m/s。
#### **6. 防腐与标识**
- 非镀锌管道需涂红色防火漆或色环（每4m设“消防水”标识）。
- 管道标明水流方向、管径及系统编号。
---
### **三、常见问题与注意事项**
1. **防冻措施**：寒冷地区管道需保温或采用干式系统。
2. **防晃动支架**：管道末端、转弯处需设防晃支架。
3. **喷头保护**：安装后需用专用保护罩覆盖，避免涂料污染。
4. **验收文件**：保留材料证明、试压记录、隐蔽工程验收单等。
---
### **四、标准依据**
- 《自动喷水灭火系统设计规范》GB 50084-2017
- 《自动喷水灭火系统施工及验收规范》GB 50261-2017
- 《消防给水及消火栓系统技术规范》GB 50974-2014
---
### **五、安全提示**
- 安装人员需持证上岗（如消防设施操作员）。
- 施工中严禁擅自修改设计，变更需经设计单位确认。
- 系统调试前需联动测试火灾报警系统。
建议由专业消防工程公司施工，并最终通过消防部门验收。如有特殊场所（如高层建筑、化工厂），需根据具体设计调整安装方案。

点赞0

回复 1

举报

我的回答

提交取消

回复
全部回复
- pw20220804183131357白银专家

  2026-03-18 13:37:33

  老师，检验批中管网多少条，怎么算1条
