智能建筑火灾自动报警系统线缆敷设

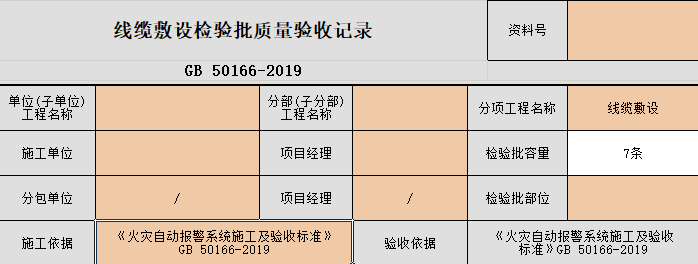

老师,请问一下,云南的筑业软件里面,火灾报警系统的线缆敷设检验批容量为“条”,条指的是线缆敷设的数量,还是回路的数量?85ffa13f-0795-4bb7-bbe1-dea949cf0894.png

我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-04-07 08:35:38

    好的,智能建筑火灾自动报警系统(FAS)的线缆敷设是其稳定、可靠运行的基础,是一项技术要求高、规范性强的关键工程。以下是线缆敷设的核心要点、原则及注意事项的详细说明:
    ### 一、 基本原则
    1. **安全可靠**:线缆本身应具备相应的**耐火、阻燃**性能,敷设路径应避开高温、潮湿、强腐蚀和强电磁干扰区域。
    2. **强弱电分离**:火灾报警系统的**信号线、通信总线(弱电)** 必须与电力电缆(强电)**分开敷设**,防止电磁干扰导致误报或不报。
    * **规范要求**:通常需分开不同桥架、管道或线槽,若必须平行敷设,间距应大于**0.5米**;交叉时,应成直角,并在交叉处采取屏蔽措施。
    3. **路径清晰,易于维护**:敷设路径应简洁、清晰,并在图纸上准确标注,便于日后检修、扩容和线路核查。
    4. **符合规范**:严格遵守国家及地方现行规范,如:
    * **《火灾自动报警系统设计规范》GB 50116**
    * **《建筑设计防火规范》GB 50016**
    * **《民用建筑电气设计标准》GB 51348**
    * **《建筑电气工程施工质量验收规范》GB 50303**
    ### 二、 主要线缆类型及敷设要求
    | 线缆类型 | 主要用途 | 典型规格 | 敷设核心要求 |
    | :--- | :--- | :--- | :--- |
    | **电源线** | 为控制器、模块等设备供电 | NH-BV, NH-RVV(耐火型) | 1. 应采用**耐火电缆**。
    2. 应独立穿管或敷设在专用的防火桥架内。
    3. 确保供电回路容量充足,电压稳定。 |
    | **信号总线/通信线** | 连接控制器与探测器、手报按钮、模块等 | NH-RVS, NH-RVVP(双绞线、屏蔽型更佳) | 1. **抗干扰是核心**。首选**屏蔽双绞线**。
    2. **绝对禁止**与强电线共管共槽。
    3. 总线宜采用**环形**或**混合型**拓扑,提高可靠性。
    4. 支线长度不宜过长(通常≤1000米),避免信号衰减。 |
    | **消防电话线** | 消防电话主机与分机、插孔之间 | NH-RVV(多芯) | 1. 应独立敷设,专用线路。
    2. 建议使用屏蔽电缆,保证通话清晰。
    3. 线路电阻需满足设备要求。 |
    | **消防广播线** | 消防广播主机与扬声器之间 | NH-BV, NH-RVS | 1. 应独立敷设。
    2. 宜按防火分区设置回路,便于分区控制。
    3. 线路应满足功率传输要求,避免压降过大。 |
    | **直接控制线** | 用于多线制直接控制消防泵、风机等重要设备 | NH-KVV(控制电缆)、NH-BV | 1. **必须采用耐火电缆**。
    2.应穿金属管或封闭式金属线槽**单独敷设**。
    3. 路径尽量短直,减少中间接头。 |
    | **网络线** | 用于控制器间联网、图形显示装置通信 | 超五类/六类及以上**耐火型网线** | 1. 若承载火灾报警信息,**必须采用耐火型**。
    2. 建议专用网络,与办公网络物理隔离。
    3. 符合综合布线相关标准。 |
    ### 三、 敷设方式与工艺要点
    1. **穿管敷设(SC, MT)**:
    * **保护管选择**:一般采用**金属管(镀锌钢管SC)**或**金属软管**。暗敷时,保护层厚度**不小于30mm**。明敷时,外壁应做**防火处理**(如刷防火涂料)。
    * **管内要求**:管内导线总截面积不应超过管内截面积的40%。**不同系统、不同电压等级、不同电流类别的线路,不应穿于同一根保护管内**。
    * **接线盒**:管线长度超过一定距离或有转弯时,应加设接线盒,便于穿线和检修。
    2. **线槽/桥架敷设**:
    * **专用桥架**:火灾报警系统线路应使用**专用金属线槽或桥架**,并**加盖板封闭**。
    * **防火处理**:桥架穿越防火分区、楼板、墙体时,安装完毕后,间隙处必须用**防火泥或防火包**进行**严密封堵**。
    * **接地**:金属管、线槽、桥架必须**全程电气连通并可靠接地**。
    3. **明敷与暗敷**:
    * **暗敷**:优先选择在非燃烧体结构层内,保护层厚度达标。美观,但检修困难。
    * **明敷**:必须在金属管或金属线槽上采取**防火保护措施**(如刷防火涂料)。易于检修。
    ### 四、 关键注意事项
    1. **预留与标识**:
    * 在线缆两端、分支处、设备接口处应留有足够余量(一般0.3-0.5米)。
    * **所有线缆均应清晰、永久地标识**,包括起点、终点、回路编号、线缆类型等,标签应牢固、防脱落。
    2. **弯曲半径**:线缆敷设时,**最小弯曲半径**应符合产品规定(通常为电缆外径的6-10倍),避免内部损伤。
    3. **固定间距**:管卡、桥架支架的固定间距应符合规范,确保稳固。
    4. **避免中间接头**:线路应尽量减少接头。如不可避免,必须在**专用接线盒**内进行,接头应牢固,并做好绝缘和防腐处理。
    5. **施工过程保护**:敷设时防止机械损伤,穿线时避免强拉硬拽,损伤绝缘层。
    6. **绝缘测试**:敷设完成后、设备连接前,必须用**兆欧表**进行线间、对地绝缘电阻测试,确保符合要求(通常>20MΩ)。
    ### 五、 施工流程建议
    1. **图纸会审**:熟悉设计图纸,明确线路走向、规格、敷设方式。
    2. **路径测量与放线**:现场定位,弹线,确定敷设路径。
    3. **支吊架安装**:安装管道、桥架的支撑结构。
    4. **管线/桥架安装**:按图安装保护管、线槽或桥架。
    5. **穿放线缆**:按规定穿放线缆,做好临时标识。
    6. **绝缘测试**:完成一段或全部后,立即进行绝缘电阻测试。
    7. **设备端接**:将线缆接入控制器、探测器、模块等设备端子,确保牢固正确。
    8. **系统调试**:通电后,进行线路检查、设备编码、系统联动调试。
    9. **完善标识**:最终完成所有永久性标识。
    10. **竣工资料**:整理并提交准确的**管线敷设竣工图**。
    **总结**:智能建筑FAS的线缆敷设,本质上是为系统的“神经网络”铺设安全、可靠的通道。**严格遵守“强弱分离、防火耐火、抗干扰、易维护”四大原则**,并精细化管理施工中的每一个细节,是确保整个火灾自动报警系统在关键时刻能够准确、迅速响应的根本保障。在施工前,务必与设计单位、监理单位充分沟通,确保方案可行且完全符合现行规范。

    点赞0

    回复 1

    举报

    全部回复

    • 小洋黄金专家

      2026-04-07 08:59:03

      老师,我主要是想问,火灾报警系统的线缆敷设检验批容量为“条”,条指的是线缆敷设的数量,还是回路的数量?

      回复
