多联机室内机空调冷媒管安装都需要做哪些资料、使用那些表

多联机室内机空调冷媒管安装都需要做哪些资料、使用那些表

我要回答

邀请别人回答

收藏

全部回答

  • 米雪艳铂金专家

    2026-04-15 18:16:35

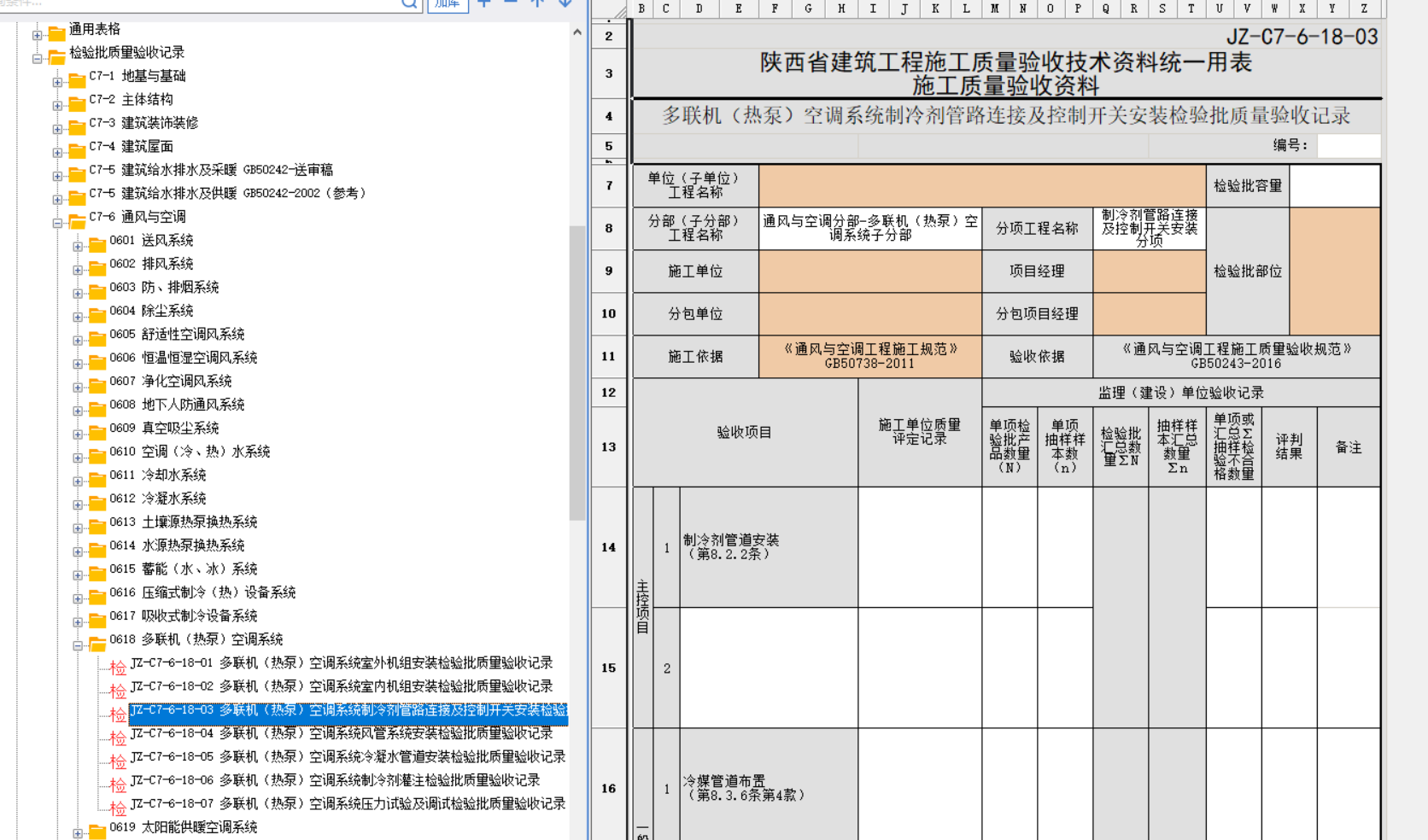

    制冷剂管道这个检验批看下


    点赞0

    回复 0

    举报

  • 筑业小筑老师铂金专家

    2026-04-15 16:04:30

    好的,多联机(VRV/VRF)室内机冷媒管安装是一项专业性很强的工作,需要严格按照规范施工并形成完整的工程资料,以确保系统安全、可靠、高效运行,并为后期验收、维护提供依据。
    所需的资料和表格可以按照**施工前、施工中、施工后**三个阶段来整理,主要遵循《通风与空调工程施工质量验收规范》(GB50243)等国家规范以及厂家技术手册的要求。
    以下是详细的清单和说明:
    ### 一、 施工前准备资料(技术与管理文件)
    这些是指导施工和报审的依据。
    1. **施工组织设计/施工方案**:包含针对多联机冷媒管安装的专项技术措施,如焊接工艺、清洁度控制、氮气保护、坡度要求、固定间距等。
    2. **图纸会审记录、设计交底记录**:确保理解设计意图,解决图纸问题。
    3. **技术交底记录**:施工方对作业班组进行的技术与安全交底,需签字确认。
    * **使用表格**:《施工技术(安全)交底记录》
    4. **材料/设备报审资料**:
    * **冷媒铜管**:质量证明文件(出厂合格证、检测报告),需注明材质(磷脱氧铜)、壁厚、规格等。
    * **保温材料**(橡塑保温管):质量证明文件,需注明防火等级(B1级)、湿阻因子、厚度等。
    * **制冷剂**:质量证明文件,并核对型号(如R410A)。
    * **分歧管**:厂家供货证明及合格证。
    * **焊条/焊丝**:合格证明。
    * **使用表格**:《工程材料/构配件/设备报审表》(附上所有证明文件)
    ### 二、 施工过程记录资料(质量控制与验收)
    这是核心部分,记录施工的真实情况。
    1. **隐蔽工程验收记录**:冷媒管在墙体、楼板、吊顶内敷设完毕后,在隐蔽前必须进行验收。
    * **检查内容**:管道铺设位置、坡度、支吊架安装、套管设置、保温层连续性、气密性试验是否合格等。
    * **使用表格**:《隐蔽工程验收记录表》
    2. **管道安装施工记录**:
    * **使用表格**:《制冷系统气液管安装检查记录》或自制的检查表。
    * **记录内容**:
    * 管道走向、规格、长度。
    * 支吊架间距、型式(是否符合防冷桥要求)。
    * 焊接点位置、焊工号。
    * 管道坡度(确保回油,通常液管水平段≥0.02,气管水平段≥0.01)。
    * 分歧管安装方向(必须竖直或水平,禁止倾斜)、前后直管段距离(按厂家要求,通常前500mm后250mm以上)。
    3. **管道焊接检查记录**:
    * 记录焊接口数量、位置、焊接外观质量(无沙眼、氧化、过烧等)。
    * 强调 **“充氮保护焊接”** ,并在记录中体现。
    4. **系统吹扫记录**:焊接完成后,用高压氮气清除管内焊渣和杂质。
    * **使用表格**:《管道系统吹扫(清洗)记录》
    5. **气密性试验记录(至关重要)**:
    * 向系统充入干燥氮气,进行保压试验(通常R410A系统试验压力为4.0 MPa或按厂家规定)。
    * **记录内容**:试验压力、持压时间(24小时以上)、环境温度、压力变化值、检查有无泄漏点。
    * **使用表格**:《制冷系统气密性试验记录》
    6. **真空干燥记录(至关重要)**:
    * 气密试验合格后,用真空泵对系统抽真空,去除水分和空气。
    * **记录内容**:真空度目标值(通常≤-756 mmHg 或 绝对压力≤30 Pa)、抽真空时间、保压检查时间、最终真空度。
    * **使用表格**:《制冷系统真空干燥记录》
    ### 三、 施工后调试与验收资料
    1. **制冷剂充注记录**:
    * 记录根据液管长度计算的追加制冷剂量、实际充注量、充注时系统压力、室外机铭牌规定的标准充注量。
    * **使用表格**:《制冷系统制冷剂充注记录》
    2. **系统调试报告/试运转记录**:
    * 系统开机调试,记录各室内机的出风温度、回风温度、运行电流、高低压压力、膨胀阀开度等关键参数。
    * **使用表格**:《通风空调系统试运转记录》、《多联机空调系统调试报告》(很多厂家有自己格式的调试报告)
    3. **分部/分项工程质量验收记录**:
    * 将冷媒管安装作为“空调制冷系统安装”分项工程进行验收。
    * **使用表格**:《分项工程质量验收记录表》、《检验批质量验收记录表》(如制冷管道及配件安装检验批)。
    ### 总结与建议
    | 阶段 | 核心资料/表格 | 主要目的 |
    | :--- | :--- | :--- |
    | **施工前** | 报审表、交底记录 | 资质审查、技术准备 |
    | **施工中** | **气密性试验记录**、**真空干燥记录**、隐蔽工程记录 | **质量控制核心,杜绝泄漏隐患** |
    | **施工后** | 制冷剂充注记录、系统调试报告 | 验证系统性能,完成最终验收 |
    **给您的操作建议:**
    1. **以表格为核心**:上述大部分“记录”都有对应的标准工程表格,在项目资料软件或当地质检站可以找到范本。
    2. **详细填写**:表格中的数据(压力、时间、温度、长度等)必须真实、准确、可追溯。
    3. **签字盖章齐全**:所有关键记录(特别是隐蔽验收、气密性试验、真空干燥)都需要施工方、监理方(如有)甚至建设单位现场代表签字确认。
    4. **结合厂家要求**:务必**优先遵循空调设备厂家提供的《安装技术手册》** 中的具体要求,其标准可能高于国标。
    5. **影像资料辅助**:对关键工序(如焊接、分歧管安装、保温、隐蔽前状态)拍照留存,附在相应记录后面,作为可视化证据。
    准备好这些完整的资料,不仅是工程验收的硬性要求,更是未来系统维护、故障排查的宝贵档案。
