防火门穿线模块安装

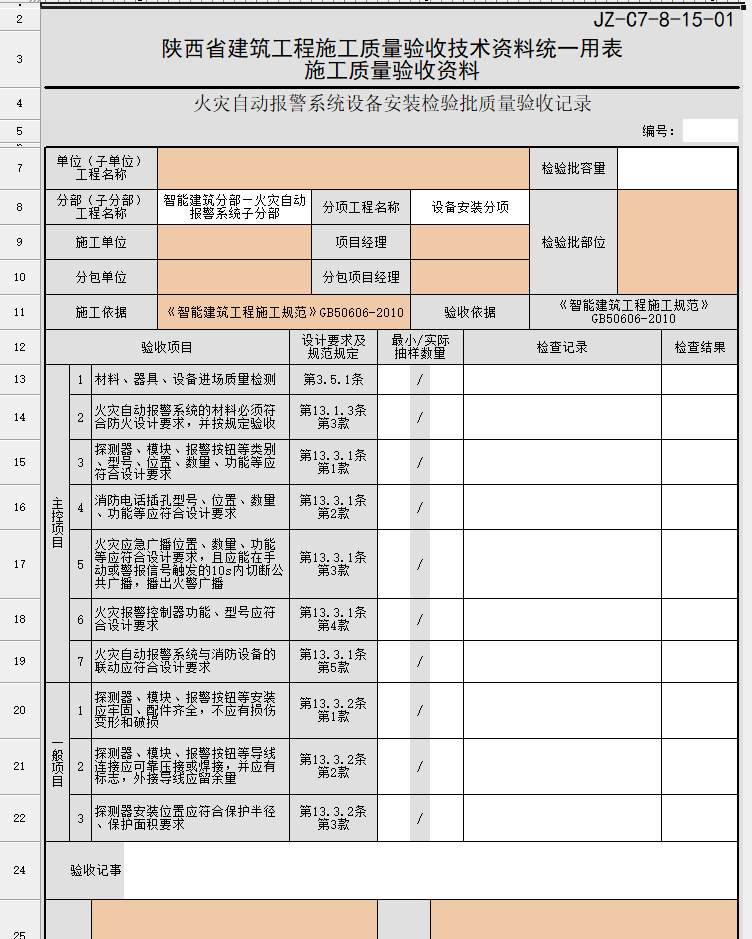

防火门穿线模块安装检验批

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-04-16 14:16:41

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-04-16 13:10:36

好的，这是一个非常重要且专业的消防安装问题。防火门监控系统中的“穿线模块”（也称为**防火门监控模块**或**输入输出模块**）是核心部件，负责接收消防主机的指令并反馈防火门的开闭状态。
以下是详细的安装步骤、关键要点和注意事项，请务必严格遵守相关规范（如GB 50116《火灾自动报警系统设计规范》）和产品说明书。
### **核心原则**
* **安全第一：** 安装前确保相关回路已断电。
* **规范为先：** 必须符合国家消防规范和设计要求。
* **产品为准：** 不同品牌（如青鸟、海湾、赋安等）的接线方式可能有细微差别，务必以**随产品提供的官方说明书**为准。
---
### **安装前准备**
1. **工具材料：** 螺丝刀、剥线钳、万用表、绝缘胶布、线缆（通常使用阻燃或耐火RVS双绞线，线径≥1.0mm²，用于信号和电源）。
2. **确认模块：** 明确你安装的是**常开防火门模块**还是**常闭防火门模块**，两者逻辑相反。
3. **确认位置：** 模块通常安装在防火门上方或附近（如吊顶内、专用模块盒内），便于检修且不易被碰撞的位置。
4. **阅读图纸：** 仔细查看消防系统图纸，确认该模块的地址编码、回路总线归属、电源线来源以及需要连接的设备。
---
### **安装与接线步骤**
#### **步骤一：模块固定与编码**
1. 将模块安装在预埋盒或模块专用箱内，用螺丝固定牢固。
2. **地址编码：** 使用专用的**编码器**，按照图纸设定的地址号，给模块写入唯一地址，以便消防主机能识别和管理它。
#### **步骤二：接线（最关键步骤）**
模块通常有以下几个接线端子，接线时请对照模块本体上的标签：
1. **总线回路（通讯线）：**
* 端子通常标有 **D1/D2**、 **Z1/Z2**、 **L1/L2** 或 **COM+、 COM-**。
* 接入从消防主机或上级模块来的**信号二总线**。**无极性**，但建议统一接法。
* **关键：** 所有模块的“总线”在物理上是手拉手串接在一起的，形成回路。
2. **电源线（24V DC）：**
* 端子通常标有 **+24V** 和 **GND**。
* 接入消防系统提供的**24V直流安全电压**。**注意极性！**
*有些模块的总线和电源是合并的（如PowerBus技术），请按说明书操作。
3. **反馈端子（输入端子）：**
* 用于监测防火门的状态。
* **常开防火门：** 接 **门磁开关**（或称为“门位状态传感器”）。当门关闭时，门磁吸合，模块收到“关门”反馈信号。通常接 **NO（常开点）和 COM** 端子。
* **常闭防火门：** 接 **门磁开关**。当门被打开时，门磁断开，模块向主机反馈“开门”报警信号。
4. **控制输出端子（输出端子）：**
* 用于控制**防火门释放器**（或称为“电动闭门器”）。
* 端子通常标有 **OUT1、 OUT2** 或 **NC、 COM、 NO**。
* **常开防火门：** 平时释放器通电吸合，使门保持开启。火灾时，消防主机通过模块**切断输出**，释放器断电，门在闭门器作用下自动关闭。通常接 **常闭（NC）和 COM** 端子。
* **常闭防火门：** 平时无输出。火灾时需要联动关闭时，主机通过模块**给出一个瞬时脉冲信号**，触发特殊闭门器动作。
5. **接地端子（如有）：**
* 标有 **G** 或接地符号，应可靠接地。
**接线图示（概念图，请以实物为准）：**
```
[消防主机] ---(信号/电源总线)--- [模块1] ---(总线)--- [模块2] ...
| |
(控制线) (反馈线)
| |
[防火门释放器] [门磁开关]
```
---
### **调试与测试**
1. **通电前检查：** 确保所有接线正确、牢固，无短路、断路。
2. **上电注册：** 消防主机上电，查看该模块是否被正确注册，无故障报警。
3. **手动测试：**
* **反馈测试：** 手动开关防火门，在消防主机上查看状态反馈是否正确（开/关）。
* **联动测试：** 在主机上单点启动该模块，观察防火门释放器是否正常动作（常开门应自动关闭）。
4. **联动测试：** 模拟火警（如触发相关烟感），测试整个联动逻辑是否正常：报警→主机发出指令→模块动作→防火门关闭→主机收到“门已关闭”反馈。
---
### **重要注意事项**
1. **严格区分常开/常闭门：** 逻辑接反会导致系统功能完全错误，非常危险。
2. **线缆选择：** 必须使用符合消防规范的阻燃/耐火线缆，强电弱电线管分开。
3. **防护与标识：** 安装完成后，盖好模块盖板。在明显位置粘贴**“防火门监控模块”**标识。
4. **避免干扰：** 信号总线应远离强电线路，避免平行敷设。
5. **记录归档：** 记录每个模块的安装位置、编码地址，并更新竣工图，便于日后维护。
### **总结**
防火门穿线模块的安装是一项严谨的技术工作，核心是 **“正确编码、分清逻辑、可靠接线、严格测试”**。如果您是第一次操作或对某个品牌的产品不熟悉，**强烈建议在有经验的工程师指导下进行，或直接联系设备供应商获取技术支持**。确保防火门监控系统正常工作，是保障生命通道畅通的关键环节。
