全部回答

•

  周路路铂金专家

  2026-04-16 16:38:06

  .隐蔽还有对应系统的检验批

  点赞0

  回复 0

  举报

  我的回答

  提交 取消
  回复
•

  筑业小筑老师铂金专家

  2026-04-16 16:36:52

  您好！地下室强弱电桥架隐蔽工程资料的制作是建筑施工中非常重要的环节，它直接关系到工程质量的追溯和竣工验收。一份合格的隐蔽资料应做到**真实、完整、准确、可追溯**。
  以下是制作该套资料的详细步骤和要点，您可以参照执行：
  ---
  ### **一、 隐蔽工程验收资料的核心组成部分**
  通常，一份完整的隐蔽资料包含以下内容：

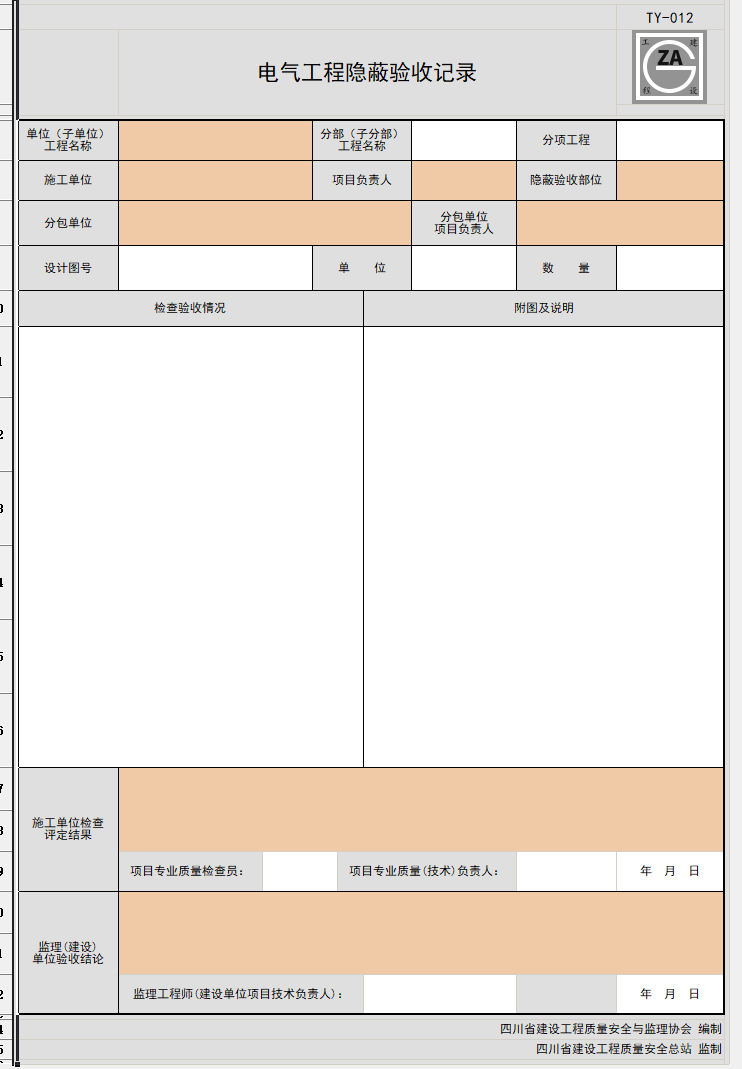

  1. **《隐蔽工程验收记录》表格（核心文件）**
  * 这是必须填写的主表。表中应详细写明：
  * **工程名称、部位：** 例如，“XX项目地下室负一层A区~F/1~10轴”。
  * **图号：** 所依据的施工图纸编号。
  * **隐蔽内容：** 必须详细描述，不能简单写“桥架安装”。建议格式：
  > “1. 强电桥架：规格为200x100mm（宽x高），水平安装标高为+3.500m，采用吊架固定，间距为1.5m/个，桥架连接处采用专用连接片和跨接线，接地可靠。穿越防火分区处已用防火堵料封堵严密。
  > 2. 弱电桥架：规格为150x100mm（宽x高），水平安装标高为+3.550m，与强电桥架平行敷设，净距大于300mm。其他要求同上。”
  * **施工依据/规范：** 列出主要依据，如《建筑电气工程施工质量验收规范》（GB50303）、《民用建筑电气设计标准》（GB51348）及设计图纸。
  * **检查情况/附图：** 可简述“符合设计及规范要求”，并注明“详见影像资料及附图”。
  * **签字栏：** 必须由**施工方专业技术负责人**（或质检员）、**监理工程师**（或建设单位代表）现场核查后亲笔签字，并加盖项目章。
  2. **附件资料（支持性文件）**
  * **设计图纸与变更：** 相关区域的电气平面图、系统图及设计变更通知单。
  * **材料证明文件：**
  * 桥架、支架、紧固件、接地铜辫、防火堵料等**产品质量合格证**。
  * 主要材料的**出厂检验报告**。
  * 如需复检，提供**进场复试报告**。
  * **施工记录：**
  * **技术交底记录**：证明已向作业班组进行过技术交底。
  * **工序交接记录**（如有）：如与土建、通风等专业的交接记录。
  * **测试记录：**
  * **电气接地电阻测试记录**：证明桥架接地系统连接可靠，电阻值符合规范要求（通常≤4Ω）。**此项至关重要！**
  * **影像资料：**
  * **隐蔽前照片**：这是最直观的证据。照片需带**水印**（包含工程名称、部位、拍摄时间），清晰反映：
  *桥架的规格、安装标高、水平度、垂直度。
  * 支架的间距、固定方式。
  * **强弱电桥架的间距**（规范要求，如无屏蔽通常≥300mm）。
  * 桥架接地的细节（跨接线连接）。
  * 穿越墙体、楼板处的防火封堵情况。
  * 线缆敷设完成、桥架盖板盖好前的全景和关键节点特写。
  * 照片应编号，并与《隐蔽工程验收记录》中的描述对应。
  ---
  ### **二、 制作流程（五步法）**
  1. **前期准备：**
  * 熟悉图纸和规范，明确施工要求。
  * 收集所有进场材料的合格证、检验报告，归档整理。
  * 对施工班组进行详细的技术和安全交底，并保留记录。
  2. **过程记录：**
  * 在桥架安装、接地、防火封堵等关键工序施工时，同步拍摄带水印的数码照片。
  * 及时填写施工自检记录。
  3. **隐蔽前自检：**
  * 在准备盖桥架盖板或进行下一道工序（如抹灰、吊顶）前，施工单位**内部先组织检查**。
  *检查重点：安装质量、接地、间距、防火封堵等是否符合设计和规范。
  * 完成**接地电阻测试**，并填写测试记录。
  4. **正式报验与联合验收：**
  * 自检合格后，施工单位填写《隐蔽工程验收记录》表，附上所有准备好的附件资料，向**监理单位**（或建设单位）提交正式的《隐蔽工程报验申请表》。
  * 监理/建设单位组织施工单位、有时设计单位也会参加，到现场进行联合检查。
  * 现场核对实物与资料是否相符，测量关键数据，查看施工质量。
  5. **签字盖章与归档：**
  * 验收合格后，各方在《隐蔽工程验收记录》上当场签字确认。
  * 所有资料（文字、图纸、影像）整理成册，作为该部位隐蔽工程的唯一档案，移交资料室统一归档保存。
  ---
  ### **三、 特别注意的关键点（易出错环节）**
  * **强弱电间距：** 必须严格按设计及规范保持安全距离，防止干扰。这是验收必查点。
  * **接地可靠：** 桥架全程必须是良好的电气通路，每段之间都要有跨接线，并至少有两处与接地干线可靠连接。测试记录是铁证。
  * **防火封堵：** 穿越防火分区、墙壁、楼板时，必须用防火泥或防火包进行密实封堵，这是消防验收重点。
  * **照片的真实性与代表性：** 照片不能是摆拍或过后补拍，要能真实反映隐蔽前的状态。关键部位要有特写。
  * **签字有效性：** 必须由授权人员签字，不得代签。日期要准确。
  ### **总结模板清单**
  在报验时，您可以按以下清单整理资料：
  1. 隐蔽工程报验申请表
  2. 隐蔽工程验收记录（主表）
  3. 相关设计图纸及变更（复印件，标注隐蔽部位）
  4. 材料质量证明文件汇总（合格证、检验报告）
  5. 接地电阻测试记录
  6. 技术交底记录
  7. 隐蔽工程影像资料页（打印照片并附说明）
  遵循以上流程和要点，您制作的隐蔽工程资料就能做到规范、齐全，顺利通过验收并为项目留下完整的质量追溯档案。
