系统图所对应的检验批

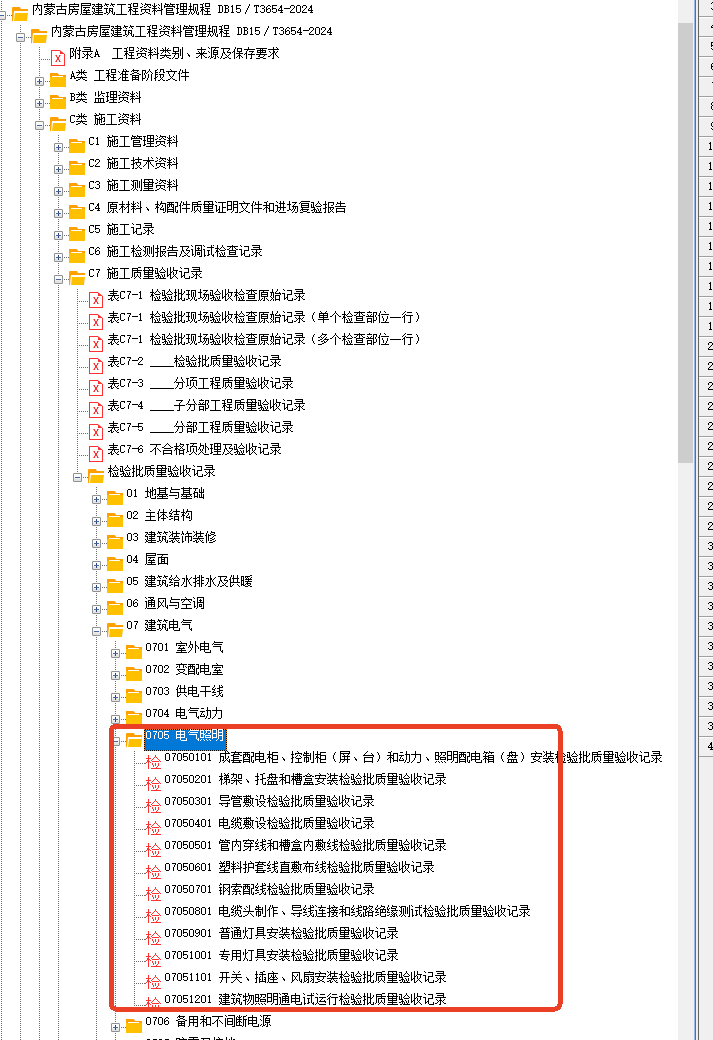

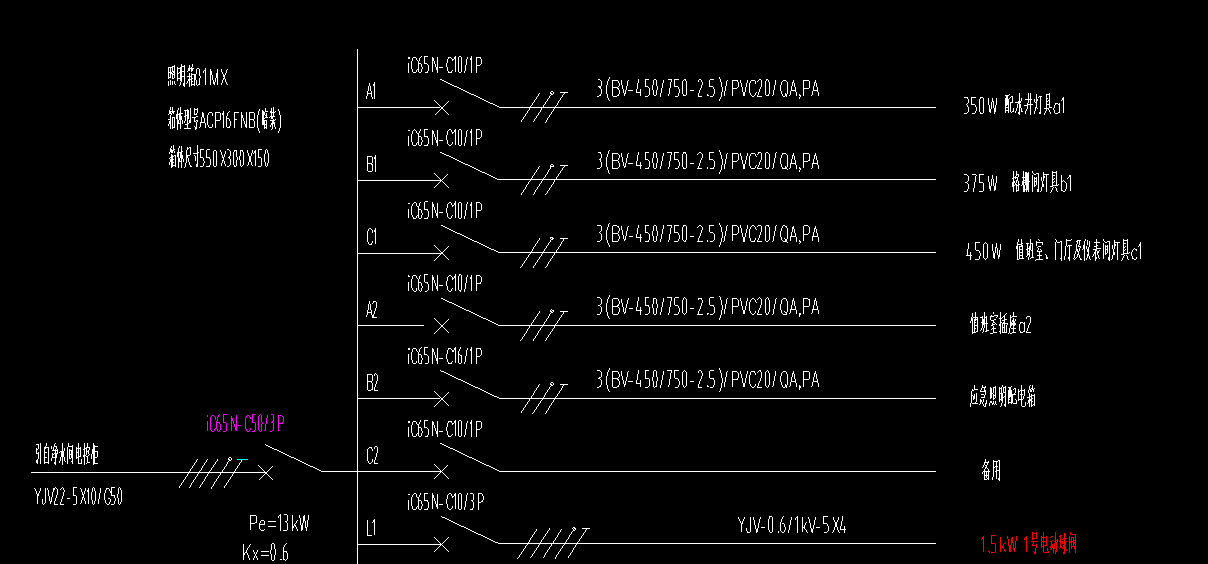

这个系统图做哪些检验批

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-04-20 11:45:46

您好！这是一个在工程（特别是机电安装工程）中非常重要且常见的问题。
“系统图所对应的检验批”指的是**根据设计图纸中的系统图（如给排水、电气、暖通空调系统图）来划分和确定施工质量验收的最小单位——检验批。**
简单来说，这是一个 **“按图施工，按图验收”** 的映射过程。系统图是“作战地图”，检验批是“战斗单元”的验收报告。
### 核心原则与对应关系
检验批的划分主要依据 **《建筑工程施工质量验收统一标准》GB 50300** 及各专业验收规范（如GB 50242、GB 50303等），并紧密结合施工组织设计和系统图纸。
系统图与检验批的对应关系，主要体现在以下几个方面：
| 系统图类型 | 检验批可能的划分依据（对应关系） | 举例 |
| :--- | :--- | :--- |
| **给排水系统图** | 按**系统**、按**楼层**、按**材质**、按**设备** | • **按系统**：一个完整的“生活给水系统”作为一个检验批。
• **按楼层**：1-5层的“排水管道安装”作为一个检验批。
• **按设备**：所有“卫生器具安装”作为一个检验批。 |
| **电气系统图** | 按**配电系统/回路**、按**功能区域**、按**设备类型** | • **按配电箱**：对应系统图中的“AL1配电箱”的所有出线回路（照明、插座）安装作为一个检验批。
• **按子系统**：“应急照明系统”安装作为一个检验批。
• **按区域**：地下车库的“电气配管”作为一个检验批。 |
| **暖通空调系统图** | 按**系统类型**、按**设备机组**、按**风管/水管系统** | • **按系统**：“多联机空调系统”的室内外机及冷媒管安装作为一个检验批。
• **按设备**：一台“新风机组”及其连接的风管、水管安装作为一个检验批。
• **按介质**：“空调冷冻水系统”的管道安装作为一个检验批。 |
| **消防系统图** | 按**独立子系统** | • “自动喷水灭火系统”的管网安装作为一个检验批。
• “火灾自动报警系统”的管线敷设和设备安装作为一个检验批。 |
### 如何具体操作（步骤）
1. **熟悉图纸与规范**：首先通读相关专业的**系统图**、**施工说明**和对应的**质量验收规范**。
2. **确定划分方案**：在施工前，由施工单位和监理单位共同协商，制定《检验批划分方案》。这个方案必须紧密结合系统图。
* **问自己**：系统图上哪些部分构成了一个功能上相对独立、可以同时施工和验收的单元？
3. **建立对应清单**：可以制作一个简单的表格，明确每个检验批具体对应系统图上的哪些部分（如对应哪几张图、图号、涉及的设备编号、管路范围等）。
4. **施工与验收**：
* **施工**：按照系统图和检验批划分方案组织施工。
* **验收**：当一个检验批对应的系统部分施工完成后，立即对该部分进行质量验收，填写该**检验批质量验收记录**。
### 举例说明（以某办公楼电气工程为例）
* **系统图**：电气系统图显示了总配电箱、各楼层照明配电箱、应急照明配电箱、插座回路等。
* **检验批划分方案**（可能）：
* 检验批1： **地下层照明、插座配管工程**（对应系统图中AL-B1箱的出线回路）。
* 检验批2： **一层照明、插座配管工程**（对应系统图中AL-1F箱的出线回路）。
* 检验批3： **应急照明系统管线敷设**（对应整个应急照明系统图）。
* 检验批4： **配电箱（柜）安装**（将所有配电箱作为一个批次）。
* 检验批5： **电缆敷设**（按干线、支线划分）。
* 检验批6： **开关、插座安装**（可按楼层划分）。
* 检验批7： **普通灯具安装**（可按楼层划分）。
### 重要提示
* **灵活性**：检验批划分不是一成不变的，需结合工程实际规模、施工部署和管理需要。但**必须事先确定并获得监理/建设单位批准**。
* **可追溯性**：填写检验批验收记录时，在“验收部位”一栏应明确写明所验收的部分对应于系统图的哪个位置（如：对应电气系统图-AL-1F，1层A区照明回路）。
* **专业软件**：现在很多BIM技术和工程管理软件可以辅助实现系统图构件与检验批、验收资料的自动关联，大大提高效率和准确性。
**总结：系统图是划分检验批最重要的技术依据之一。它的作用是界定每个检验批的“物理边界”和“技术内容”，确保验收工作条理清晰、覆盖全面、有据可依。**
