天津换热站自控工程用哪个表做，急，谢谢

首页 > 有问必答 > 问题详情

本周热点问题

cb20201031222443699

2026-04-21 11:38:27

安装资料 6 天津北辰区 1币

天津换热站自控工程用哪个表做，急，谢谢

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-04-21 13:16:05

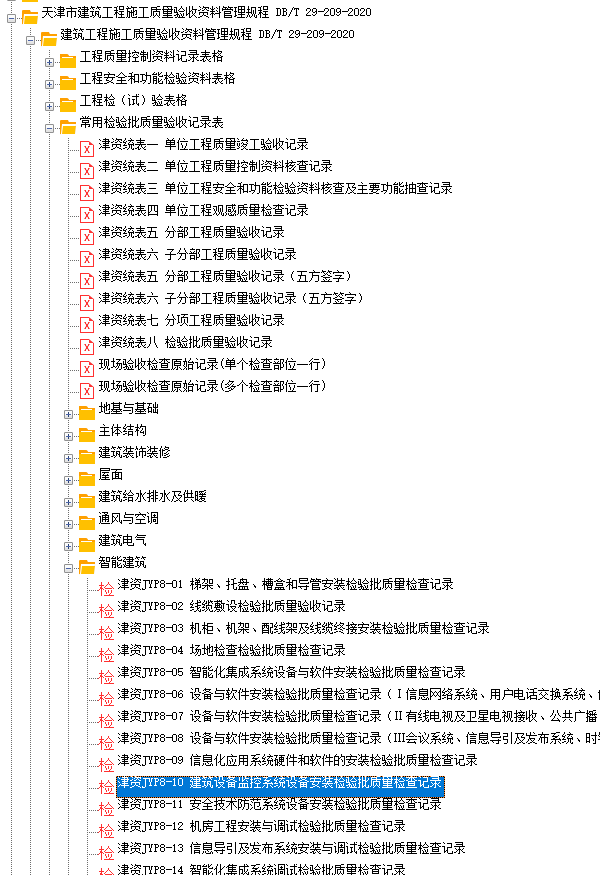

可以看看这个表格是否适用

点赞0

回复 0

举报

我的回答

提交取消

回复
筑业小筑老师铂金专家

2026-04-21 12:02:20

您好！针对天津的换热站自控工程，需要使用一套完整的数据采集、控制和计量仪表，而不是单一的一块表。这是一个系统工程。根据您的“急”需求，我将核心、必备的仪表清单整理如下：
核心原则是：**用各类传感器采集数据，用PLC/RTU控制器处理逻辑，用执行器进行自动调节，最终实现换热站的智能化、节能化运行。**
### 一、最关键的数据监测与采集仪表（“眼睛”和“耳朵”）
这是做自控的基础，用于实时监测系统状态。
1. **温度仪表**：
* **类型**：铂热电阻（PT100）是主流选择，稳定可靠。
* **安装点（必须）**：
* 一次网（热源侧）：供水管、回水管。
* 二次网（用户侧）：供水管、回水管。
*换热器一、二次侧进出口（用于计算换热效率）。
* 室内/室外环境温度（用于气候补偿）。
2. **压力/压差仪表**：
* **类型**：压力变送器、压差变送器。
* **安装点（必须）**：
* 一次网供回水压力。
* 二次网供回水压力（监控最不利用户资用压头）。
* 循环水泵进出口压力。
* 补水泵出口压力。
* **过滤器前后压差**（用于判断堵塞，非常重要）。
3. **流量与热量计量仪表**：
* **类型**：**电磁流量计**（首选，无阻力、精度高）或超声波流量计。需配套**积分仪（热量表）**来计算热量。
* **安装点**：
* **一次网总管**：用于与热源结算。
* **二次网总管**：用于整个站的能耗分析和效率计算。
* （可选）各分支管路，用于楼栋或区域计量。
### 二、核心控制设备与执行器（“大脑”和“手脚”）
1. **控制核心**：
* **PLC**：如西门子S7-1200/1500系列、施耐德、和利时等。**这是自控系统的“大脑”**，负责处理所有传感器信号，运行控制程序（PID调节等），并输出指令给执行器。
* **RTU**：远程终端单元，功能类似PLC，常用于分布式或通信要求高的场景。
2. **关键执行器（调节阀）**：
* **一次网调节阀**：控制进入换热器的热量。**这是实现节能最关键的执行机构**。通常选用**电动调节阀**，要求高可选用**智能型电动调节阀**（自带PID控制功能）。
* **二次网循环泵变频器**：根据二次网供回水压差，变频调节泵速，实现变流量节能运行。
* **补水泵变频/控制装置**：根据二次网系统压力，自动补水，维持恒压。
### 三、总结清单与选型建议
| 类别 | 仪表/设备名称 | 主要作用 | 关键建议 |
| :--- | :--- | :--- | :--- |
| **监测** | 温度传感器（PT100） | 测量各处水温 | 一次、二次侧供回水必须装 |
| | 压力/压差变送器 | 测量系统压力、压差 | 泵进出口、过滤器压差必须装 |
| | 电磁流量计+热量表 | 计量流量和累积耗热量 | 一次网结算必须装，二次网强烈建议装 |
| **控制** | **PLC控制器（如西门子）** | **系统大脑，逻辑控制** | **是整个工程的核心，品牌要稳定** |
| **执行** | **电动调节阀（一次网）** | **调节供热负荷** | **节能关键，选型要准，质量要可靠** |
| | 变频器（循环泵、补水泵） | 调节水泵转速，节能 | 根据水泵功率选配 |
| **辅助** | 电气柜、触摸屏、交换机等 | 配电、人机交互、通信 | 根据控制复杂度和远程需求配置 |
### **给您的紧急行动建议：**
1. **明确需求和预算**：您是新建站还是改造旧站？预算多少？这决定了配置等级。
2. **寻找集成商/自动化公司**：在天津，您最需要的是一个**有经验的换热站自控工程集成商**。告诉他们您的站点规模和需求，他们会为您设计完整的**自控方案、仪表选型清单和PLC控制程序**。
3. **关注本地案例**：可以咨询天津本地的热力公司（如津热集团等），他们通常有合作成熟的供应商和标准设计方案。
4. **重点投资**：不要在传感器和执行器上过分省钱，**一次网调节阀和PLC的可靠性直接决定整个系统效果**。
**一句话总结：天津换热站自控工程，需要一套以PLC为控制核心，配合温度、压力、流量传感器和电动调节阀、变频器组成的完整系统。** 请立即联系专业的自动化工程公司进行方案设计和报价。
祝项目顺利！如果还有具体问题，可以继续追问。
