自动跟踪定位射流灭火系统

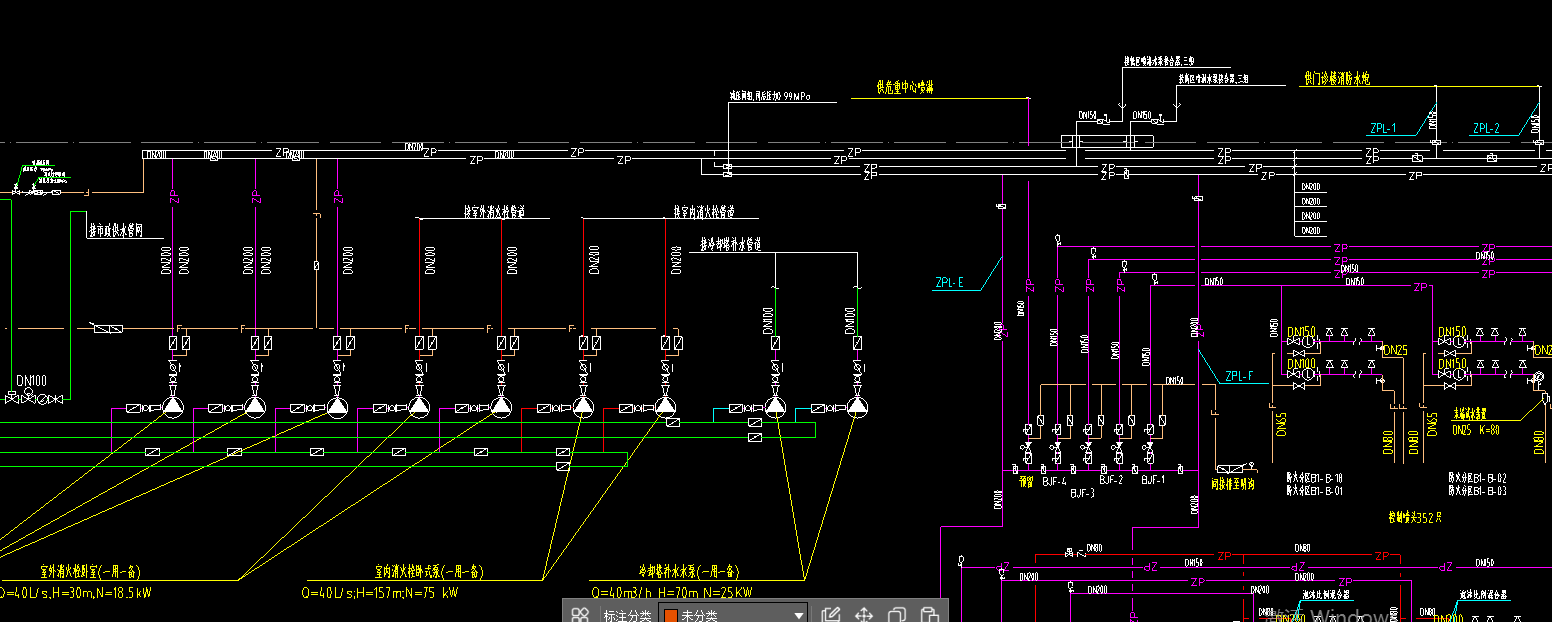

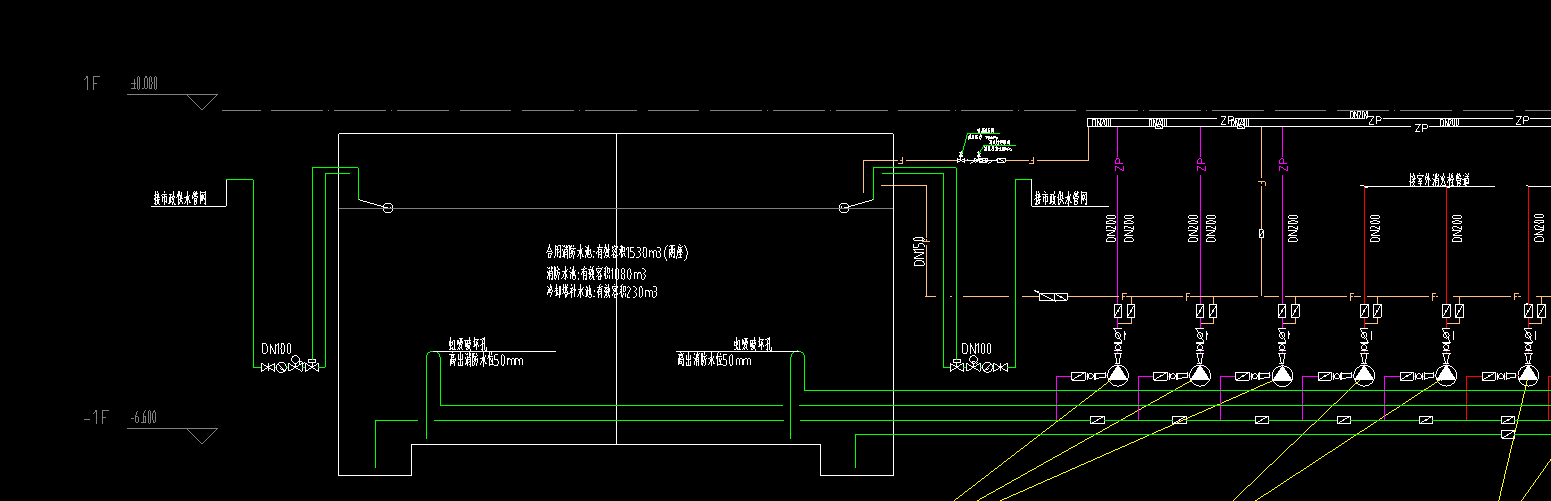

自动跟踪定位射流灭火系统与喷淋系统共用消防水泵和管网，水炮装置安装在塔楼中庭，自动跟踪定位射流灭火系统地下室怎么做隐蔽资料？（做塔楼水炮与地下室的水泵和水池连接的管道，那只做负一层？）

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-05-08 18:05:47

建议水炮系统的隐蔽，只做地下室的 “水炮专用管道”；塔楼中庭只做水炮安装，不做管道隐蔽。共用管按喷淋走，水炮只做自己的分支管隐蔽。

点赞0

回复 4

举报

我的回答

提交取消

回复
全部回复
- Tjb123白银专家

  2026-05-09 09:03:24

  不是明装的话，水炮支管接地下室共用管再接消防水泵、消防水池这段管水炮系统也要做隐蔽吗

  回复

  回复

  周路路于2026-05-09 09:06:32 回复：是的、、、、

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- Tjb123白银专家

  2026-05-09 08:38:29

  那水炮管道接地下室的消防水泵、消防水池这段管要做隐蔽吗

  回复

  回复

  周路路于2026-05-09 08:49:14 回复：明装的就不用做隐蔽验收

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-05-08 17:59:50

自动跟踪定位射流灭火系统是一种高度智能化、自动化的消防灭火设备，主要用于扑救大空间、高净空场所（如体育馆、展览馆、机场航站楼、大型仓库、工业厂房、中庭等）的早期火灾。它结合了火灾探测、自动定位和喷水灭火功能。
## 核心功能和工作原理
1. **火灾探测：**
* 系统前端通常配备有**双波段（红外/紫外）火焰探测器**、**红外热成像探测器**或**图像型火焰探测器**。
* 这些探测器能够快速、准确地识别火灾发生时产生的特定光谱（火焰的闪烁红外线、紫外线辐射）或温度异常（热源）。
* 探测器具有较高的灵敏度，能有效区分火焰与非火焰光源（如灯光、阳光），降低误报率。
2. **自动定位：**
* 一旦探测器确认火灾发生，系统控制主机立即启动。
* 控制主机根据探测器提供的火源方位信息（水平角度、垂直角度），通过**伺服电机**驱动灭火装置（水炮或喷头）进行**水平旋转和俯仰运动**。
* 灭火装置上的定位装置（通常是另一个同轴或集成的探测器）会**精确瞄准**火焰的中心点或最热点。
3. **射流灭火：**
* 灭火装置精确对准火源后，控制主机发出指令，打开相应的**电磁阀**（或电动阀）。
* 压力水（或泡沫混合液）通过管道流向已定位的灭火装置（水炮或大流量喷头）。
* 灭火装置（通常是**大流量喷头**或**智能水炮**）喷射出强劲的**柱状或开花水射流**，**精准打击**火源根部，实现快速、高效的灭火。
* 喷射形式可根据需要选择直流（穿透力强）或喷雾（覆盖面积大、冷却效果好）。
4. **持续跟踪与调整：**
* 在灭火过程中，探测器**持续监测**火源状态。
* 如果火源位置发生变化（如火焰蔓延、被水流冲击移动），系统会**实时调整**灭火装置的喷射角度，确保水流始终对准有效灭火部位。
* 直到确认火源被完全扑灭，系统才会关闭电磁阀，停止喷水。
5. **联动控制：**
* 系统通常与火灾自动报警系统、消防泵、电动阀门、防排烟系统、防火卷帘等消防设施联动。
* 发现火警后，可自动启动消防泵、关闭相关区域防火门/卷帘、停止空调通风等，形成全方位的消防响应。
## 主要组成部分
1. **前端探测定位组件：**
* **火焰探测器：** 核心感知部件，负责发现并初步定位火源（双波段、红外热成像、图像型）。
* **定位驱动机构：** 伺服电机及传动装置，驱动灭火装置精确转动。
* **定位装置：** 通常与探测器同轴或集成，用于精确瞄准火点（可能是同一探测器的另一功能模块）。
* **水流喷射装置：** 智能水炮或大流量自动跟踪喷头，执行喷射灭火任务。
* **现场控制箱：** 接收主机指令，控制本区域设备的电机和电磁阀。
2. **灭火装置：**
* **智能水炮：** 流量较大（常见20L/s, 30L/s, 40L/s, 50L/s等），射程远（可达50-70米以上），喷射形式可调（柱状/喷雾），适合超大空间。
* **自动跟踪定位喷头：** 流量相对水炮小一些（常见5L/s, 10L/s等），外形更接近喷头，但具备旋转定位功能，适合中等空间或替代部分大空间喷淋。
3. **电磁阀/电动阀：** 控制通向每个灭火装置的水流开关。
4. **系统控制主机：**
* 系统的“大脑”，接收所有探测器的信号。
* 进行火灾确认判断。
* 计算火源位置并发出定位指令。
* 控制电磁阀开启/关闭。
* 显示系统状态、火警位置、故障信息。
* 实现与其他消防系统的联动控制。
* 提供手动控制功能（现场或远程）。
5. **供水管网及组件：** 消防水泵、水箱/水池、管道、阀门、水流指示器、信号阀、减压装置等，提供满足流量和压力要求的消防用水。
6. **电源及备用电源：** 确保系统在主电源失效时仍能工作。
## 技术特点与优势
* **响应速度快：** 从发现火源到精确定位喷水，通常在几十秒内完成，远快于传统喷淋系统依赖热敏元件动作。
* **定位精准：** 主动探测并实时跟踪火源，水流直击要害，灭火效率高。
* **保护面积大、射程远：** 单台水炮/喷头保护半径可达几十米，显著减少所需设备数量，尤其适合高大空间。
* **智能化程度高：** 自动探测、定位、灭火、停止，减少人为干预。
* **减少水渍损失：** 定点扑救，避免了大面积喷淋对非火灾区域物品的浸泡损坏。
* **抗干扰能力强：** 先进的探测技术能有效区分火焰与非火灾光源/热源。
* **可视化强：** 主机可清晰显示报警位置，便于人员确认和处置。
* **联动高效：** 与其他消防系统无缝集成。
## 主要应用场所
* 大型公共建筑：体育馆、展览馆、影剧院、音乐厅、机场航站楼、火车站候车厅。
* 工业建筑：大型厂房、仓库（特别是高架仓、自动化立体仓）、物流中心、飞机库。
* 商业建筑：大型中庭、购物中心。
* 特殊场所：古建筑、博物馆、档案馆（需谨慎评估用水影响）、烟草仓库、酒厂仓库、化工厂（需选用合适介质）。
* 高大空间：超过普通闭式喷头保护高度（通常>8米或12米）的区域。
## 系统分类
1. **按灭火装置分：**
* **自动消防炮灭火系统：** 使用智能水炮，流量大、射程远。
* **自动跟踪定位射流灭火系统：** 使用带定位功能的喷头，流量相对较小。
2. **按探测定位技术分：**
* **双波段（红外/紫外）火焰探测型：** 主流技术，成熟可靠。
* **红外热成像型：** 对温度敏感，能发现阴燃火，穿透烟雾能力强。
* **图像型火焰探测型：** 通过视频分析火焰特征，可提供现场画面。
## 安装与维护要点
* **安装：** 需根据保护空间特点、保护半径、安装高度等要求合理布置探测灭火装置。安装高度、角度有严格要求。管网设计需满足流量压力需求。
* **维护：** 定期进行功能测试（模拟火警，检查定位、启阀、喷水是否正常）；清洁探测器镜头；检查机械转动部件；测试电磁阀；确保水源和电源可靠。
## 总结
自动跟踪定位射流灭火系统是应对大空间、高净空场所消防难题的有效解决方案。它通过先进的探测定位技术和自动控制，实现了对早期火灾的快速、精准、高效扑救，显著提升了此类场所的消防安全水平，同时减少了不必要的水渍损失。在选择和设计时，需要根据具体场所的风险特性、空间参数和相关规范要求进行详细评估。
如果你有关于特定场所应用、选型、技术细节或规范要求的问题，可以进一步提问。
