基础接地装置附图及说明如何填写

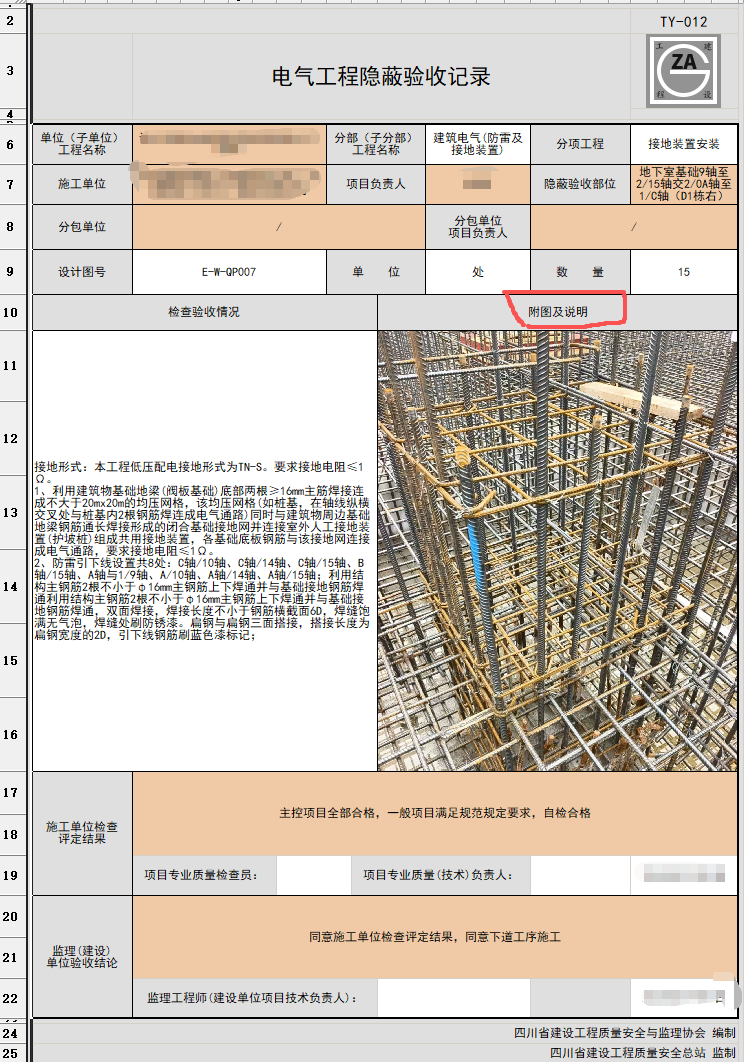

这张表的附图及说明如何填写，附图应该付什么样的图纸，

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-11 16:15:30

填写基础接地装置的**附图及说明**是电气工程中的关键环节，直接关系到建筑防雷、设备安全和人身安全。以下是详细填写指南，分“附图”和“文字说明”两部分：
---
### **一、接地装置附图（Drawing）**
附图需清晰展示接地装置的**位置、走向、连接关系及关键细节**。通常包含以下内容：

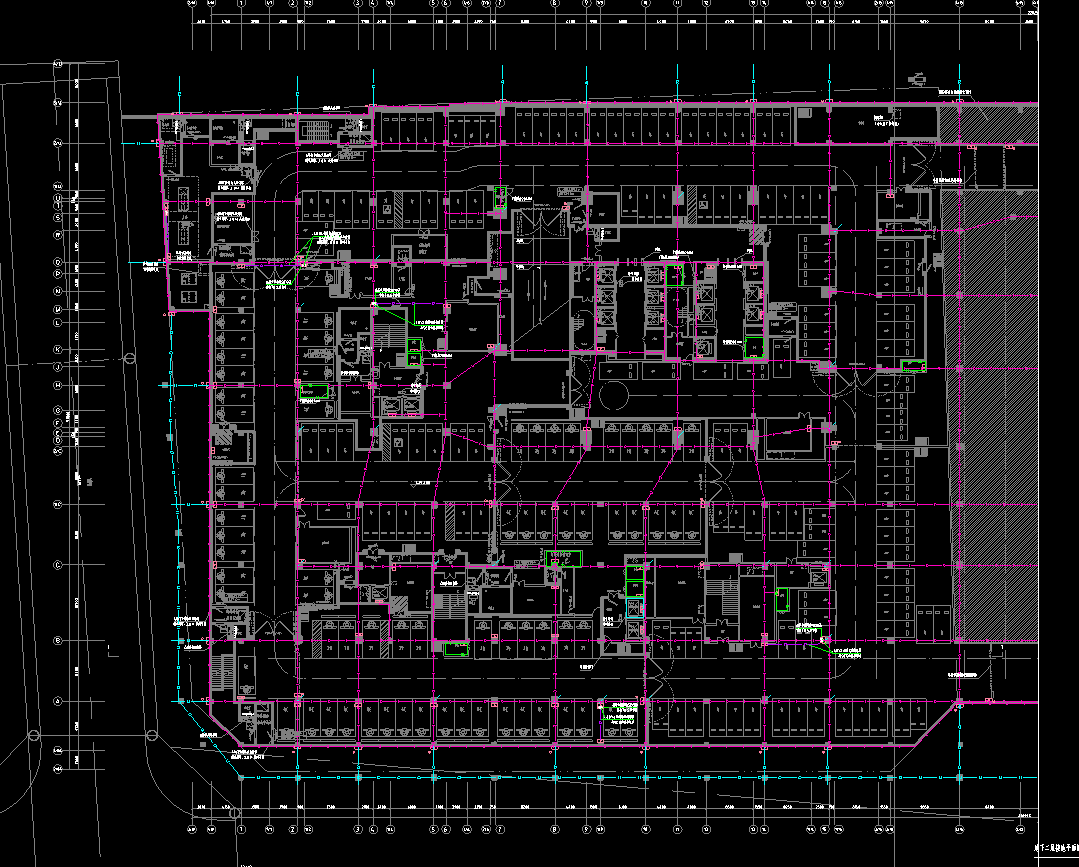

#### **1. 平面布置图**
- **接地体位置**：标注水平接地体（如镀锌扁钢）在基础内的敷设路径，网格尺寸（如5m×5m）。
- **引上点**：标明接地引上线（如柱内钢筋）的位置，与防雷引下线/总等电位箱的连接点。
- **测试点**：接地电阻测试盒（或断接卡）的位置（一般距地面0.3~0.5m）。
- **与设备连接**：配电房、电梯井、金属管道等设备的接地预留点。
- **比例尺**：标注图纸比例（如1:100）。
- **图例**：说明符号含义（如：● 接地引上线，▬ 水平接地体）。
#### **2. 剖面详图**
- **埋设深度**：标注接地体在基础内的埋深（一般≥0.5m，低于冻土层）。
- **材料规格**：标注扁钢/圆钢尺寸（如-40×4镀锌扁钢、Φ16镀锌圆钢）。
- **焊接要求**：展示搭接长度（扁钢≥2倍宽度，圆钢≥6倍直径）及双面焊接。
- **防腐措施**：若用非镀锌材料，需标注沥青防腐处理。
- **自然接地体连接**：展示接地体与基础钢筋的焊接点（如用Φ12钢筋跨接）。

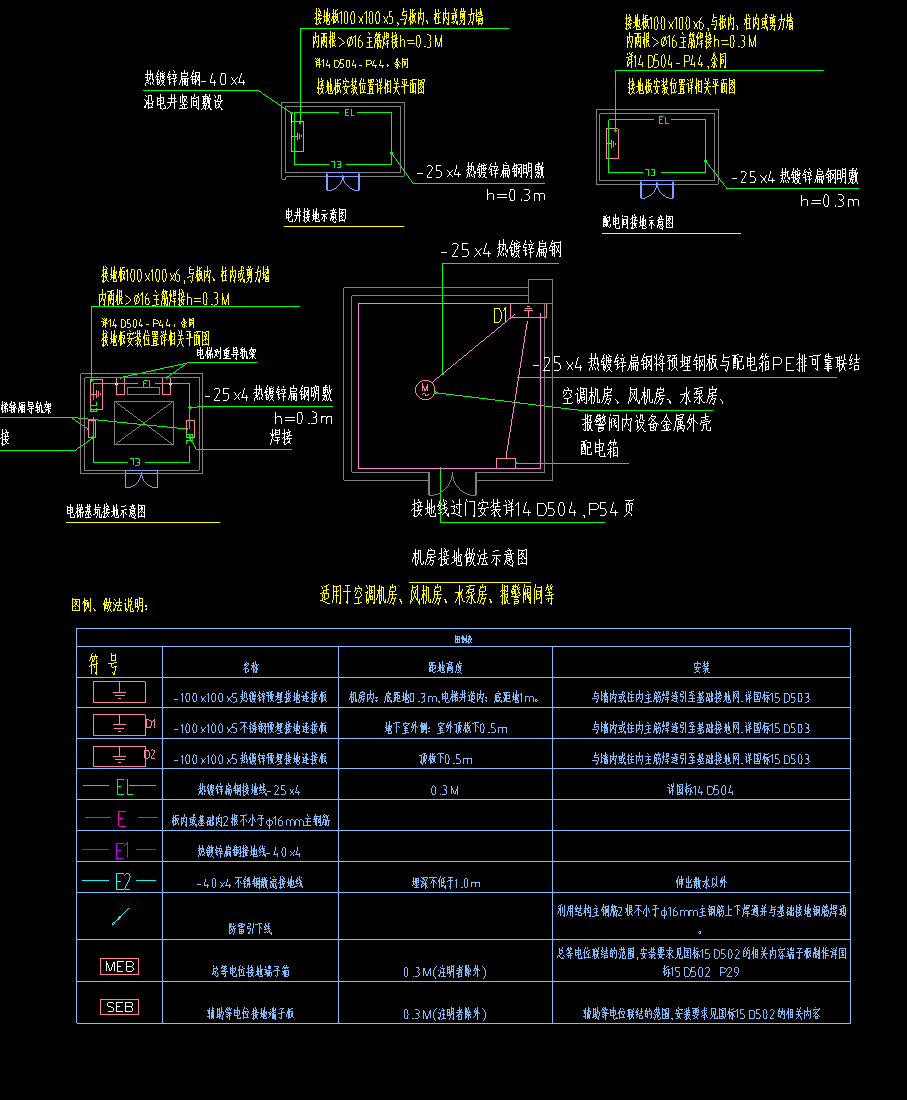

#### **3. 关键节点大样图**
- **引下线与接地体连接**：展示柱内钢筋与基础接地网的焊接方式。
- **测试点构造**：接地测试盒内部接线详图。
- **过伸缩缝处理**：展示接地体跨伸缩缝的补偿措施（如Ω弯）。
> **附图示例框架**：
> ```
> [基础平面图]
> ┌───────────────┐
> │ ● ←引上线 │
> │ ▬▬▬▬▬▬▬ ←水平接地体网格 │
> │ ▲测试盒 │
> └───────────────┘
>
> [剖面图]
> 地面标高±0.000
> ▼> -0.500m ←埋深
> ▬▬▬ ←扁钢-40×4
> ▼
> 基础底板
> ```
---

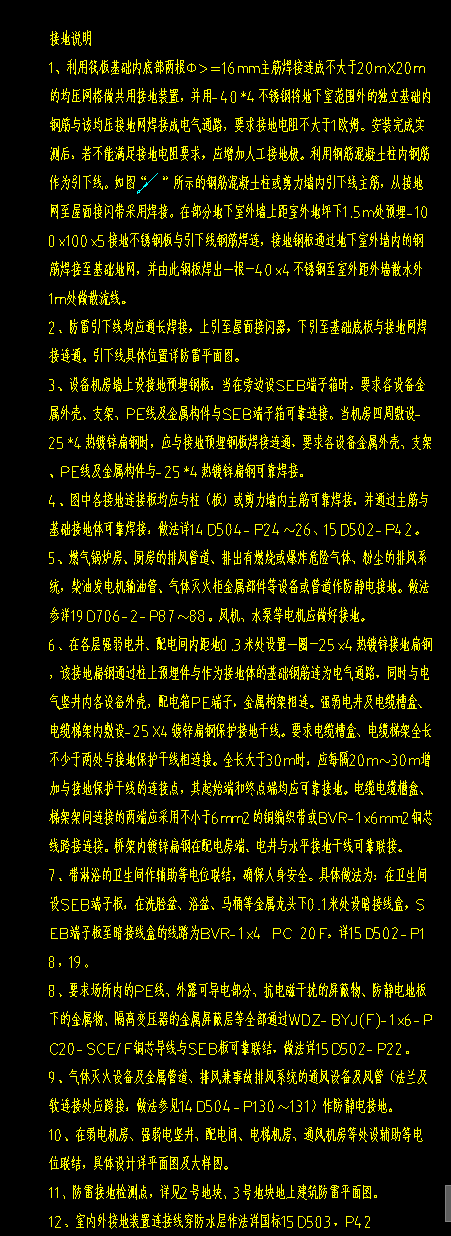

### **二、文字说明（Specification）**
文字说明需补充图纸未表达的**技术要求、参数和规范依据**，包含以下内容：
#### **1. 接地装置构成**
>利用建筑物基础内钢筋作为自然接地体，敷设-40×4热镀锌扁钢形成闭合网格，网格间距≤5m×5m，并与基础主筋可靠焊接。
#### **2. 关键参数**
- **接地电阻**：明确设计要求（如≤1Ω），注明测试方法（摇表法）。
- **材料规格**：
- 水平接地体：-40×4热镀锌扁钢（GB/T 13912）。
- 连接线：Φ12热镀锌圆钢（搭接焊）。
- **防腐要求**：焊接处涂沥青漆防腐，镀锌层破损处需补防锈漆。
#### **3. 施工要求**
- **焊接工艺**：双面满焊，焊缝饱满无夹渣，焊后清除药皮。
- **连接点处理**：接地体与钢筋交叉处采用Φ12圆钢“L”形跨接焊。
- **测试点设置**：距地0.5m设接地测试盒，盒内预留4个螺栓接线端子。
- **标志要求**：永久性接地标识（“〨”符号）喷涂在测试点附近。
#### **4. 验收依据**
> 符合《建筑物防雷设计规范》（GB 50057-2010）第5.4节及《电气装置安装工程接地装置施工及验收规范》（GB 50169-2016）。
---
### **三、填写注意事项**
1. **与设计一致性**：接地电阻值、材料规格必须与电气设计说明一致。
2. **标注完整性**：图纸尺寸、标高、图例不可遗漏。
3. **规范引用**：文字说明中明确国标/行标编号（如GB 50057、GB 50303）。
4. **隐蔽工程记录**：施工时需拍照留存焊接点、埋设深度，作为验收附件。
---
### **四、常见错误避免**
- ⚠️ **漏标测试点**：每个建筑引下线均应设测试点。
- ⚠️ **未注明防腐**：非镀锌材料必须说明防腐处理。
- ⚠️ **焊接要求模糊**：需明确搭接长度及焊缝标准。
- ⚠️ **接地电阻未写**：必须标注设计电阻值及测试条件。
---
### **范例模板**
> **接地装置说明**：
> 本工程利用基础底板钢筋作自然接地体，增设-40×4镀锌扁钢网格（间距5m×5m），与基础主筋双面焊接（搭接长度≥80mm）。接地电阻要求≤0.5Ω，在建筑四角距地0.5m处设接地测试盒（详见图号EL-03）。焊接处涂刷沥青漆防腐，施工符合GB 50169-2016。
> **附图标注示例**：
> ![接地简图](https://via.placeholder.com/300x150?text=接地网格+引上线+测试盒)
按此框架填写，既能满足审查要求，也能指导施工。若需具体项目范例或CAD示意图，我可进一步提供模板。
