电热真空锅炉调试试验那个表

我要回答

全部回答

已采纳

周路路铂金专家

2026-05-12 18:25:09

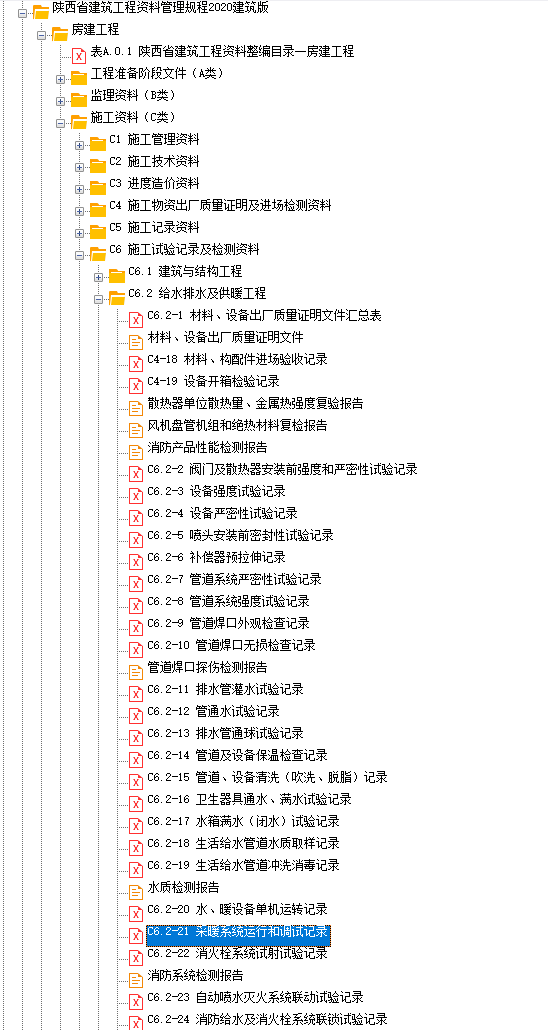

可以看看这个表格是否适用

点赞2

回复 1

举报

我的回答

提交取消

回复
全部回复
- ey20220806180742423黄金专家

  2026-05-17 16:32:32

  谢谢路路老师

  回复

  回复
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复

筑业小筑老师铂金专家

2026-05-11 18:23:53

好的，您说的“电热真空锅炉调试试验那个表”通常指的是**《电热真空锅炉调试记录表》**或**《电热真空锅炉验收检查表》**。
这份表格是锅炉安装、调试完成后，进行正式运行前必须进行的系统性检查、测试和参数记录的文档。它是确保锅炉安全、稳定、高效运行的重要依据，也是工程验收的关键文件。
## 一份完整的电热真空锅炉调试记录表通常包含以下核心内容
1. **基本信息：**
* 项目名称
* 锅炉型号及出厂编号
* 安装地点
* 使用单位
* 安装单位
* 调试日期 * 调试负责人/人员 * 记录人
2. **安装检查：**
* 锅炉本体安装就位、水平度检查
* 基础稳固性检查 * 管道系统安装检查（进水管、出水管、排污管、溢流管、安全阀接口等）：连接牢固、支撑合理、阀门位置正确、流向标识清晰。
* 电气柜及控制系统安装检查：位置合理、通风良好、接线牢固规范、接地可靠。
* 真空泵及真空系统安装检查：连接正确、管路无泄漏。
* 仪表安装检查（压力表、真空表、温度计、水位计/液位计、安全阀等）：位置正确、量程合适、标识清晰、校验合格（提供校验报告）。
* 安全附件（安全阀、压力控制器、真空开关等）安装检查：数量、位置、规格符合要求。
3. **系统密封性及真空度测试：**
* **气密性试验 (正压试验)：** 关闭所有阀门，向锅炉内充入压缩空气或氮气至规定压力（通常高于最高工作压力），保压检查系统各处（本体、焊缝、法兰、阀门、仪表接口等）有无泄漏。记录试验压力、保压时间、压降情况。
* **真空度建立与保持测试：** 启动真空泵抽真空至设计真空度（绝对压力，通常远低于大气压）。记录达到目标真空度的时间。关闭抽气阀门，停止真空泵，记录在规定时间内（如24小时）真空度的变化（压升率）。压升率需满足设计要求或规范（通常要求非常低，如 ≤ 0.5 kPa/h 或更严）。
4. **电气系统检查与测试：**
* 电源电压、相序检查确认。
* 主回路绝缘电阻测试（加热元件、电缆等）。
* 控制回路通断测试。
* 各电气元件（断路器、接触器、继电器、熔断器）型号、参数核对。
* 接地电阻测试（要求≤4Ω）。
* 控制柜指示灯、按钮功能测试。
* 紧急停按钮功能测试。
5. **控制系统调试：**
* 水位/液位传感器校准与功能测试（模拟高、低水位报警及联锁停炉）。
*温度传感器校准与功能测试（设定点温度控制、超温报警及联锁停炉）。
* **真空度传感器/开关功能测试：** 模拟真空度过低（接近大气压）报警及联锁停炉（非常重要！这是真空锅炉的核心安全保护）。
* 压力传感器/开关功能测试（如有，模拟超压报警及联锁停炉）。
* 加热器分组/分阶段启动控制逻辑测试。
* 循环泵启停控制及联锁测试（如有外置泵）。
* 自动补水控制功能测试。
* 人机界面操作、参数设置、数据显示功能检查。
6. **安全保护装置试验：**
* **安全阀校验：** 在热态或冷态（需有资质单位按规程进行）进行起跳压力和回座压力测试，并记录。确保其在设定压力下可靠动作。
* **压力控制器/真空开关动作测试：** 模拟超压或真空度过低，验证其能否准确发出信号并触发联锁停炉。
* **超温保护测试：** 模拟温度超过设定值，验证联锁停炉功能。
* **缺水（低水位）保护测试：** 模拟低水位，验证报警及联锁停炉功能。
* **电源故障保护测试：** 模拟断电，验证锅炉能否安全停机。
7. **加热系统测试：**
* 首次通电点动测试（检查有无异常声响、火花）。
* 分组/分阶段启动测试，观察电流、电压是否平衡、正常。
* 逐步升温测试，记录升温速率、各点温度均匀性。
* 满负荷运行测试（在允许条件下），记录电功率、电流、电压、水温、真空度等参数。
8. **运行参数记录：**
* 运行压力（或真空度 - **绝对压力值**和**表压值**都要记录清楚）
* 出水温度 / 回水温度
* 锅炉本体温度（关键点）
* 运行电流、电压、功率（总及各相）
* 水位/液位状态
* 真空泵运行状态（电流、声音、温度）
* 循环泵运行状态（如有）
* 环境温度
9. **试运行：**
* 连续运行时间（如4小时、8小时、24小时或按合同要求）
* 记录运行期间的主要参数（定期记录，如每15分钟或30分钟一次）。
* 观察系统运行稳定性、有无异常噪音、振动、泄漏。
* 检查控制系统自动调节性能。
10. **调试结论与签字：**
* 调试过程中发现的问题及处理情况。
* 调试结果是否符合设计、规范和合同要求。
* 调试结论（合格 / 基本合格需整改 / 不合格）。
* 调试负责人签字。
* 安装单位签字（确认）。
* 使用单位签字（确认）。
* 监理单位签字（如有）。
## 重要提示
1. **标准规范：** 调试必须严格遵循国家相关标准（如《锅炉安全技术监察规程》TSG11，以及具体的锅炉设计、制造、安装规范）、厂家提供的调试大纲/操作手册以及合同要求。
2. **专业人员：** 调试工作必须由具备相应资质和经验的专业人员进行。
3. **安全第一：** 所有调试操作必须将安全放在首位，特别是涉及压力、真空、高温、电气等危险因素时。
4. **记录详尽：** 所有检查、测试、测量数据都必须真实、准确、详尽地记录在表格中。
5. **厂家参与：** 强烈建议锅炉制造厂的技术人员参与或指导调试过程，特别是首次启动和复杂系统。
6. **试运行是关键：** 连续试运行是检验锅炉综合性能（稳定性、可靠性、控制精度、能耗等）的必要环节。
## 如何获取表格？
* **锅炉制造商：** 这是最标准、最匹配的表格来源。厂家通常会随设备提供调试大纲和配套的记录表格。
* **安装单位：** 专业的安装公司会根据规范和厂家要求制定自己的调试记录表格。
* **监理/业主方：** 大型项目或严格要求下，监理或业主方会提供统一的验收表格格式。
* **自行编制：** 如果以上都没有，可以根据上述核心内容和相关规范自行编制。务必涵盖所有关键检查点和测试项目。
## 总结
“电热真空锅炉调试试验那个表”是确保锅炉安全投运的核心文件。它系统地记录了从安装质量检查、安全装置测试、控制系统验证到带负荷试运行的全过程数据和结论。务必重视这份表格的填写、审核和存档。
**建议您优先向锅炉供应商或安装公司索要他们提供的标准表格。** 如果您需要一份通用的模板参考，可以告诉我，我可以根据上述内容帮您整理一个基础框架（Word/Excel格式）。但请务必根据您的具体设备型号、安装情况和当地规范进行调整和完善。
