消火栓系统试压试验和冲洗试验

消火栓系统图怎么写管道编号？支管和干管分开做？设计说明没有给流量，怎么知道流量？

我要回答

全部回答

已采纳

周路路铂金专家

2026-05-13 15:13:30

【课程】《消防工程资料表格填写全攻略》课程【精讲版】送【思维导图】-筑业软件官方商城
http://shop.zhuyew.cn/pro_detail_1315.html
您也可以学习一下这个课程里面有详细的讲解

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- Tjb123白银专家

  2026-05-13 15:19:48

  好的，系统图横着的2条管道是干管？流量是要计算？

  回复

  回复

  周路路于2026-05-13 15:20:26 回复：是的、、、、

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复

筑业小筑老师铂金专家

2026-05-13 15:03:09

消火栓系统的**试压试验（水压试验）**和**冲洗试验**是系统安装完成后、隐蔽前以及竣工验收前至关重要的两个环节，它们直接关系到系统的安全可靠性、功能完整性和长期使用寿命。这两个试验必须严格按照国家规范（如GB 50974-2014《消防给水及消火栓系统技术规范》）和相关设计要求进行。
## 一、消火栓系统试压试验试压试验的目的是检验管道系统、阀门、法兰、管件以及所有连接部位的强度和严密性，确保系统在正常工作压力和可能的超压情况下不会发生泄漏、变形或破裂。
### 1. 试验时机
* 在管道系统安装完毕，但尚未进行保温、防腐、隐蔽（如埋地、吊顶内）之前进行。
* 所有支吊架已安装固定到位。
* 系统上的仪表（如压力表）已安装（或预留接口并临时安装试验用压力表）。
* 不能参与试压的设备（如水泵、报警阀组、减压阀、消火栓箱体等）已隔离或拆除并用短管代替。
* 试压区域已清理干净，无关人员撤离。
### 2. 试验类型与压力要求
根据GB 50974，消火栓系统的水压试验分为：
* **强度试验：** 检验管道系统在超压下的结构强度。
* **试验压力：** 当系统工作压力 ≤ 1.0MPa 时，为工作压力的 **1.5 倍**，且 ≥ 1.4MPa；当系统工作压力 > 1.0MPa 时，为工作压力 **+0.4MPa**。
* **稳压时间：** 达到试验压力后，**稳压 30 分钟**。
* **合格标准：** 压力下降 ≤ 0.05MPa，管道无渗漏、无可见变形。
* **严密性试验：** 检验管道系统及其连接件在正常工作压力下的密封性能。
* **试验压力：** 取系统**工作压力**。
* **稳压时间：** 达到试验压力后，**稳压 24 小时**。
* **合格标准：** 压力下降 ≤ 0.01MPa，且管道无渗漏。
### 3. 试验步骤
1. **系统注水：** 打开系统最高点的排气阀，从系统最低点缓慢向管道内注水，排尽空气后关闭排气阀。
2. **逐步加压：** 使用试压泵（通常为手动或电动）缓慢分级加压。每升一级压力（如0.5MPa或设计压力的1/3），检查无异常后再继续升压。
3. **强度试验：** 升至强度试验压力，稳压30分钟，观察压力表变化和检查管道、管件、焊缝、法兰、螺纹连接等部位。
4. **降压至严密性试验压力：** 强度试验合格后，将压力降至系统工作压力。
5. **严密性试验：** 在工作压力下稳压24小时，期间定时检查压力表读数和系统各处有无渗漏。
6. **泄压排水：** 试验合格后，缓慢泄压，并通过系统最低点的排水阀将水排净（排入合适地点，避免水患）。注意泄压速度不宜过快。
### 4. 关键注意事项
* **压力表：** 必须使用经校验合格的压力表，精度≥1.5级，量程为试验压力的1.5-2倍，且不少于2块，分别置于系统最高点和最低点。
* **环境温度：** 环境温度≥5℃。低于5℃时需采取防冻措施，且试验压力需根据规范进行修正（通常会增加）。
* **升/降压速度：** 必须缓慢平稳，避免水锤冲击。
* **检查重点：** 所有焊缝、法兰、螺纹接口、阀门填料压盖、管件连接处、支架附近管道。
* **安全：** 试验压力下严禁紧固螺栓、敲击管道或进行修补。试压区域设置警戒线。
## 二、消火栓系统冲洗试验
冲洗试验的目的是清除管道在制造、运输、存放和安装过程中残留的焊渣、铁锈、泥沙、油污等杂物，防止其堵塞管道、阀门、消火栓和水泵，影响系统正常运行甚至造成设备损坏。
### 1. 试验时机
* 在**水压试验合格后**进行。
* 系统管网已形成，所有开口端已封闭或安装末端装置（冲洗时临时拆除末端）。
* 冲洗水源和排水点已确定，排水畅通，不会造成水淹或环境污染。
### 2. 冲洗要求
* **冲洗介质：** 清洁水。
* **冲洗流速：** 冲洗水流的**流速 ≥ 1.5m/s**（通常要求达到或超过系统设计最大流量下的流速）。若设计流量不足以保证此流速，应使用水泵加压冲洗。
* **连续冲洗：** 冲洗应连续进行，直至出水口处的水色、透明度与进水口处目测一致。
* **冲洗顺序：** 一般按**先干管后支管**、**先地下后地上**、**从高到低**的顺序进行。分区、分段冲洗更有效。
* **冲洗部位：** 必须冲洗到系统所有管道，包括环状管网的各个分支。**严禁冲洗水进入消防水泵、报警阀、减压阀、止回阀、过滤器、信号阀、消火栓箱等设备！** 这些设备前应断开或用短管旁通。消火栓接口处也应拆下或堵住，防止杂物进入栓体。
### 3. 冲洗步骤
1. **准备：** 将不能冲洗的设备隔离（加短管旁通或拆除），在系统最低点设置临时排水口（通常利用泄水阀或末端试水装置），排水管接至安全排水点（如排水沟、集水井）。关闭所有控制阀门。
2. **注水：** 打开系统最高点排气阀，从系统入口（或临时加压点）注水，排尽空气后关闭排气阀。
3. **分区冲洗：** 开启需要冲洗区域的控制阀门（通常是干管阀门），关闭其他区域阀门。启动冲洗水泵（或利用市政压力，但需保证流速）。
4. **检查流速与水质：** 在排水口观察水流，确保流速≥1.5m/s。用白桶（或白布、白漆靶）在排水口接水，观察水色、杂质情况，直至出水清澈透明无杂质，目测与进水一致。
5. **切换区域：** 一个区域冲洗合格后，关闭其阀门，开启下一个区域阀门继续冲洗，直至所有管网冲洗完毕。
6. **恢复系统：** 冲洗合格后，拆除临时旁通管、堵头等，恢复所有设备（水泵、报警阀、减压阀、消火栓等）的正常连接。排尽管道内积水（尤其低洼处）。关闭所有排水阀。
### 4. 关键注意事项
* **流速保证：** 流速是冲洗效果的关键，务必保证≥1.5m/s。必要时使用水泵加压。
* **设备保护：** **绝对避免冲洗水进入精密或易堵塞设备！** 严格做好隔离。
* **排水安全：** 排水量大，必须确保排水路径畅通、容量足够，不会水淹地下室、设备间或污染环境。
* **水质检查：** 排水口目测水质是主要判断标准，务必达到“清澈透明、无可见杂质、与进水一致”。有条件可做浊度检测（虽然规范未强制要求）。
* **记录：** 详细记录冲洗日期、区域、流速、起止时间、水质变化情况、操作人员等。
## 三、总结与关系
1. **顺序：** **冲洗试验必须在强度试验和严密性试验（统称水压试验）合格后进行。** 试压在前，冲洗在后。试压是检验强度和密封，冲洗是清洁管道。
2. **目的不同但同等重要：** 试压不合格，系统可能爆管或渗漏；冲洗不合格，系统可能堵塞，导致火警时无水或水量不足。两者都是系统功能正常发挥的基本保障。

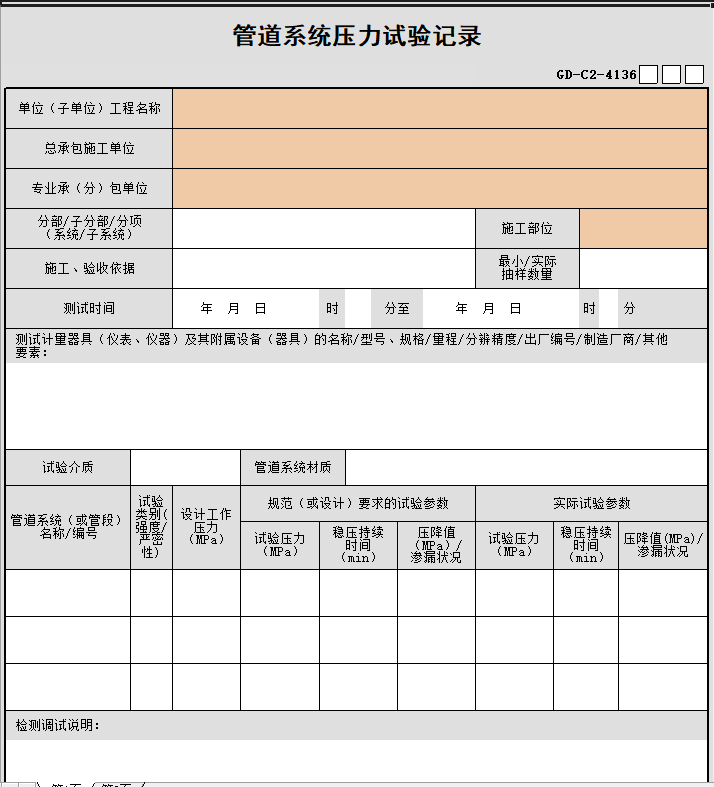

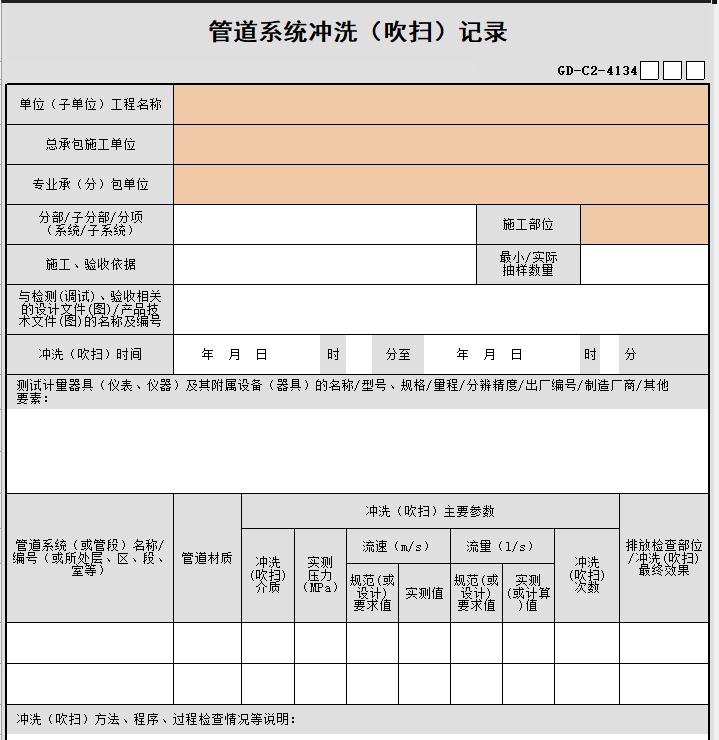

3. **验收依据：** 试压记录和冲洗记录是消防工程竣工验收时必须提交的**重要技术文件**，监理、业主、消防部门会严格审查。
**务必严格按照国家规范（GB 50974）和设计文件的要求执行这两个试验，并由具备资质的单位和人员进行操作、监督和记录。** 任何环节的疏忽都可能给整个消防系统留下重大安全隐患。
**常见问题：**
* **试压时压力下降快怎么办？** 立即停止加压，仔细查找泄漏点（听声音、观察法兰/接口处渗水、检查阀门是否关严、压力表是否损坏）。找到并修复泄漏点后重新试压。
* **冲洗时水流太小怎么办？** 检查阀门是否全开、管路是否畅通（有无未拆除的盲板）、水泵是否正常。如果设计流量本身不足以保证冲洗流速，必须加装临时加压泵。
* **冲洗后水质仍有点浑浊？** 延长冲洗时间，或分段拆开检查/冲洗。确保水源本身是清洁的。
通过严格、规范的试压和冲洗，才能为消火栓系统的长期可靠运行奠定坚实的基础。
