建筑电气中从变电所引来的用于应急照明总箱的要做在供电干线下面吗

首页 > 有问必答 > 问题详情

本周热点问题

尝试爱资料

2026-05-20 16:26:26

其它技术 12 江苏泰州市 1币

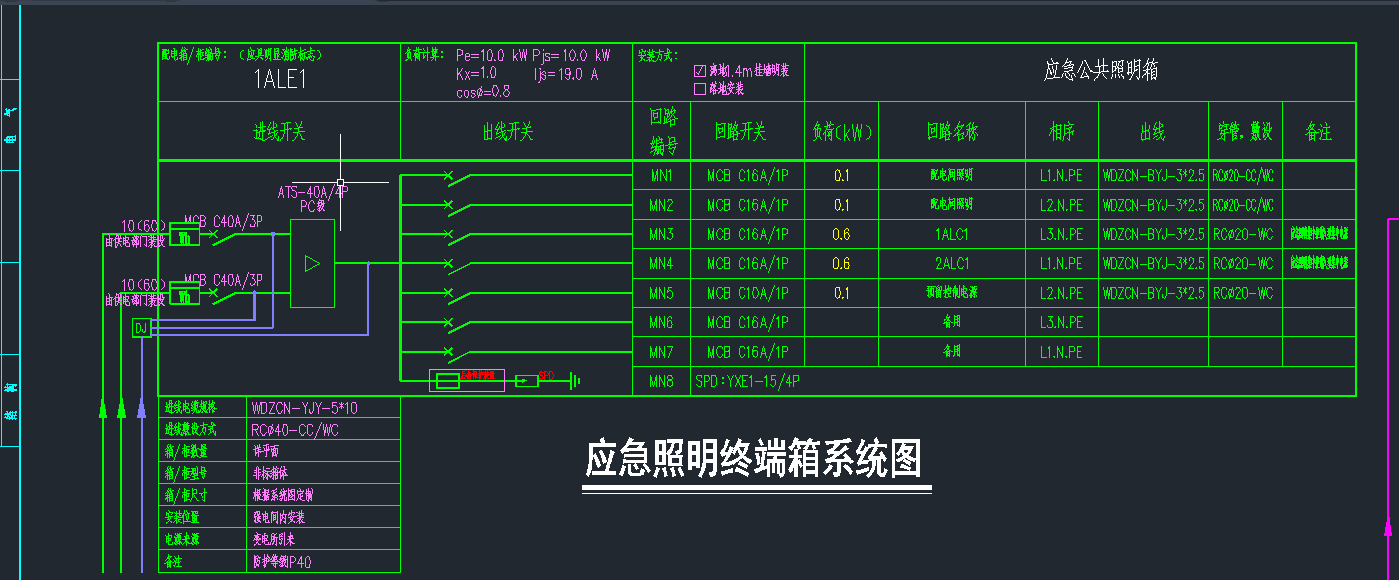

建筑电气中从变电所引来的用于应急照明总箱的要做在供电干线下面吗

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-20 16:41:43

在建筑电气设计中，**从变电所引至应急照明总配电箱的线路（通常称为“应急照明干线”），一般建议并规范要求敷设在“供电干线”的下方或采用其他隔离措施。** 这主要是基于安全、可靠性和规范要求的考虑：
1. **安全隔离（防止故障蔓延）：**
* “供电干线”通常指为建筑内主要动力负荷（如空调、水泵、电梯、普通照明、插座等）供电的主干线。这些线路电流大、故障能量高（尤其是发生短路故障时）。
*应急照明是消防和生命安全的关键负荷，在火灾等紧急情况下必须保持供电。如果应急照明干线敷设在供电干线的**正下方**，一旦上方的供电干线发生严重的短路、电弧故障或火灾，其产生的高温、火焰、熔融金属或机械冲击**极易直接损坏正下方的应急照明线路**，导致应急照明系统失效，造成严重后果。
* 将应急照明干线敷设在供电干线**下方**，可以利用物理空间进行一定的隔离，降低上方干线故障对其直接冲击的风险。
2. **电压等级分层原则（通用敷设规范）：**
* 电缆在桥架、竖井或线槽内敷设时，普遍遵循“**高压在上、低压在下；动力在上、照明在下；强电在上、弱电在下**”的分层原则。
*虽然变电所低压出线到应急照明总箱和到普通动力总箱通常都是低压（如400V），但“供电干线”通常承载的是**动力负荷的主回路**，电流更大，重要性等级（在非消防状态下）可能被视为更高或更“主干”。应急照明干线虽然重要，但通常电流相对较小。
* 遵循这个分层原则，将承载主要动力负荷的“供电干线”布置在应急照明干线的**上方**，符合常规做法和规范精神。
3. **减少电磁干扰：**
* 大电流的动力干线运行时会产生较强的电磁场。将应急照明干线敷设在其下方，可以在一定程度上利用空间距离减少对应急照明线路的电磁干扰（虽然对于工频电源线，这种干扰通常不是主要问题，但也是考虑因素之一）。
4. **规范依据：**
* 虽然没有规范条款**绝对强制**说“应急照明干线必须在所有供电干线正下方”，但相关规范强调了重要负荷（尤其是消防负荷）线路的独立性和安全性：
* **《民用建筑电气设计标准》GB 51348-2019：**
* **第8.11.8条：** “不同电压等级的配电线路不应敷设在同一槽盒或桥架内。当受条件限制需敷设在同一槽盒或桥架内时，槽盒或桥架应采用隔板分隔。” *(强调了不同性质、电压线路的隔离)*
* **第13.8.4条：** “消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。” *(虽然主要指消防与非消防，但体现了消防线路隔离优先的原则)* * **第13.9.12条：** “应急照明配电箱的设置应符合下列规定：... 3 人员密集场所，每个防火分区应设置独立的应急照明配电箱；非人员密集场所，多个相邻防火分区可设置一个共用的应急照明配电箱；...” *(强调了应急照明配电系统设置的独立性)* * **《建筑设计防火规范》GB 50016-2014 (2018年版)：**
* **第10.1.10条：** “消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：... 3 消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆或耐火极限不低于其设计耐火极限的其他类不燃性电缆。” *(这是对消防线路（包括应急照明干线）隔离性的最直接要求)* * **实践中的解读与执行：** 设计审查和消防验收部门通常会依据GB 50016第10.1.10条的精神，要求**消防线路（含应急照明干线）与非消防线路（普通供电干线）在空间上尽可能分开（如不同桥架、不同竖井）**。当必须在同一路径（如同一电缆桥架层、同一竖井）敷设时，必须采用**物理隔离措施（如隔板）**，并通常要求消防线路采用更高等级的耐火电缆（如矿物绝缘电缆或满足特定耐火时间的A/B级耐火电缆）。**在分层敷设且无隔板的情况下，将消防/应急线路布置在非消防动力线路的下方，是最常见且符合安全逻辑的做法。**
**结论与建议：**
1. **优先隔离：** 最理想的做法是将应急照明干线（消防负荷）的路径与普通供电干线（非消防负荷）**完全分开**，使用独立的桥架、线槽或竖井敷设。
2. **无法隔离时：**
* **如果必须在同一桥架层或线槽内敷设：** **必须设置坚固的金属隔板**，将应急照明干线与供电干线严格分隔在不同的隔室中。
* **如果必须在同一竖井内敷设：** **应分别布置在竖井的两侧**，并确保足够的间距。**如果分层敷设（无隔板）：则强烈建议将应急照明干线敷设在供电干线（或其他非消防动力干线）的下方。**
3. **电缆选型：** 无论采用何种敷设方式，应急照明干线必须采用符合规范要求的**耐火电缆**（如矿物绝缘电缆(BTTZ/YTTW等)或满足GA306.1/2标准的A/B级耐火电缆），以满足火灾时的持续供电时间要求。
4. **遵循规范：** 具体设计必须严格遵守项目所适用的《GB 51348》、《GB 50016》以及可能的地方标准或特殊场所规范的要求。设计图纸需清晰标明线路性质、敷设路径、分层关系和电缆类型。
**总之，从安全隔离、故障防范和遵循规范（特别是GB 50016第10.1.10条）的角度出发，当应急照明干线与普通供电干线需要在同一路径敷设且无法物理隔离（隔板）时，将应急照明干线敷设在供电干线的下方是普遍接受且推荐的做法。** 设计时应优先考虑完全独立的路径。
