在石油化工安装工程中，资料（包括施工记录、检验报告、质量证明文件、竣工图等）的编制、整理和归档有严格的要求，主要依据国家和行业的强制性标准、规范以及推荐性标准。以下是你需要重点关注的规范书籍（标准）：
## 一、 核心强制性国家标准（必须严格执行）
1. **GB 50184 - 工业金属管道工程施工质量验收规范：**
* 这是管道安装资料的核心标准，详细规定了工业金属管道（包括石油化工管道）施工过程中的检验项目、检验方法、质量标准以及应形成的质量验收记录表格。**所有石油化工项目的管道安装资料都必须符合此规范的要求。**
2. **GB 50185 - 工业设备及管道绝热工程施工质量验收规范：**
* 规定了设备和管道绝热（保温、保冷）工程的施工质量验收标准、检验方法和应形成的记录。对于有绝热要求的装置，此规范至关重要。
3. **GB 50231 - 机械设备安装工程施工及验收通用规范：**
* 规定了通用机械设备（泵、压缩机、风机、起重设备等）安装工程的质量验收通用要求、检验方法和记录要求。是设备安装资料的基础。
4. **GB 50235 - 工业金属管道工程施工规范：**
*与GB 50184配套，侧重于工业金属管道工程的施工**过程**技术要求，其施工过程的记录（如焊接记录、热处理曲线等）是最终验收资料的基础。
5. **GB 50236 - 现场设备、工业管道焊接工程施工规范：**
* 焊接是石油化工安装的核心环节。此规范详细规定了焊接工艺评定、焊工资格、焊接过程控制、焊缝检验等要求，对应的**焊接工艺评定报告、焊工合格证、焊接记录、无损检测报告**是资料包中的关键文件。
6. **GB 50131 - 自动化仪表工程施工质量验收规范：**
* 规定了自动化仪表安装工程的质量验收标准、检验方法和记录要求。对于DCS/SIS等系统安装至关重要。
7. **GB 50168 - 电气装置安装工程 电缆线路施工及验收规范：**
* **GB 50169 - 电气装置安装工程 接地装置施工及验收规范：**
* **GB 50170 - 电气装置安装工程 旋转电机施工及验收规范：**
* **GB 50171 - 电气装置安装工程 盘、柜及二次回路接线施工及验收规范：**
* **GB 50150 - 电气装置安装工程 电气设备交接试验标准：**
* 这一系列标准（常合称“电规”）是电气安装资料的核心依据，涵盖了电缆、接地、电机、盘柜接线以及最重要的**电气设备交接试验报告**。
8. **GB 50275 - 风机、压缩机、泵安装工程施工及验收规范：**
* 对动设备（风机、压缩机、泵）的安装、对中、试车等提出了具体的施工和验收要求，是形成设备安装、试运转记录的依据。
9. **GB/T 20801 - 压力管道规范 工业管道：**
* 虽然是推荐性国标，但在压力管道领域具有极高权威性，常被设计文件和监管引用。其**第5部分：检验与试验**对压力管道的检验、试验（压力试验、泄漏性试验）要求及记录有详细规定。
10. **TSG D0001 - 压力管道安全技术监察规程 - 工业管道：**
* 国家市场监督管理总局颁布的**安全技术规范**，具有强制执行力。对压力管道（特别是GC类）的安装告知、监督检验、竣工资料（含安装质量证明书）等有明确规定，是压力管道安装资料合规性的**最高要求**。

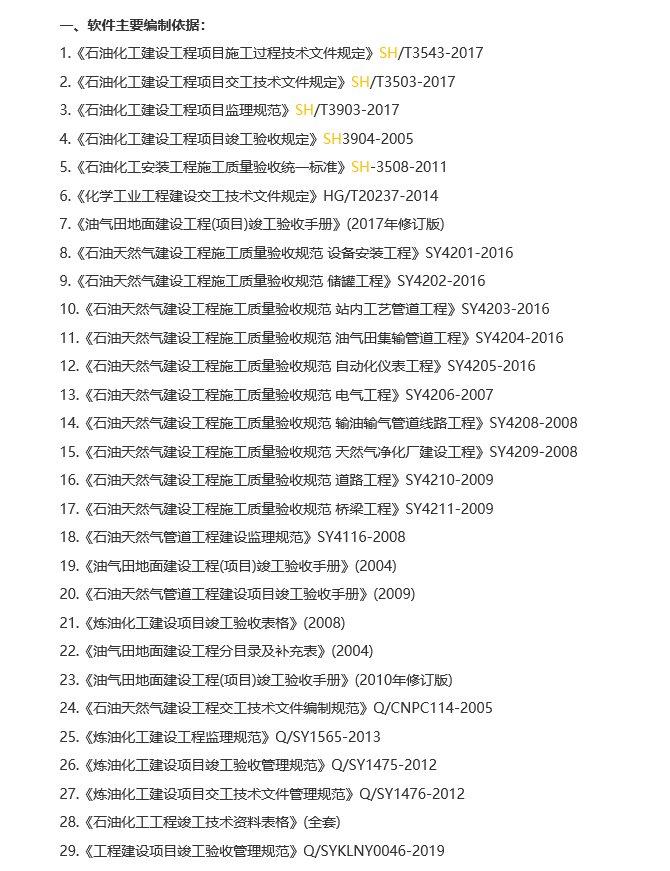

## 二、 核心石油化工行业标准（SH/T 标准，非常重要）
11. **SH/T 3503 - 石油化工建设工程项目施工过程技术文件规定：**
* **这是石油化工行业针对施工过程技术文件（资料）的最核心、最全面的标准！** 最新版本是SH/T 3503-2023。它详细规定了石油化工建设工程项目从开工到竣工整个过程中**应形成哪些技术文件**（表格形式）、文件的**编制要求**、**内容**、**签署**、**组卷**等。**几乎所有中石化、中石油、中海油、中化等大型石化项目都强制要求执行此标准或其配套细则。** 务必使用最新版本。
12. **SH/T 3543 - 石油化工建设工程项目交工技术文件规定：**
* 此标准与SH/T 3503配套，侧重于项目**交工验收阶段**需要提交的技术文件的范围、内容、格式、整理和归档要求。规定了最终提交给建设单位的竣工资料应包含哪些内容及如何组织。
13. **SH/T 3904 - 石油化工建设工程项目竣工验收规定：**
* 规定了项目竣工验收的程序、条件和要求，其中对竣工资料的完整性、准确性是竣工验收通过的关键条件之一。
14. **SH/T 3517 - 石油化工钢制管道工程施工技术规程：**
* 比GB 50235/GB 50184更具体针对石油化工管道特点，对管道施工（特别是工艺管道）的技术要求、检验试验要求有更细致的规定，其施工记录是资料的基础。
15. **SH/T 3523 - 石油化工铬镍不锈钢、铁镍合金和镍合金焊接规程：**
* 针对石油化工常见的高合金材料焊接，规定了更严格的焊接工艺评定、焊工资格和过程控制要求，对应的焊接资料要求更高。
16. **SH/T 3518 - 石油化工设备混凝土基础工程施工及验收规范：**
* 设备基础施工资料（沉降观测、交接记录等）的依据。
17. **SH/T 3521 - 石油化工仪表工程施工技术规程：**
* 比GB 50131更具体针对石化仪表安装的技术要求。
18. **SH/T 3522 - 石油化工设备和管道涂料防腐蚀工程施工技术规程：**
* 设备和管道防腐、涂装施工资料（表面处理、涂层厚度、附着力测试等记录）的依据。
19. **SH/T 3533 - 石油化工给水排水管道工程施工及验收规范：**
* 厂区给排水、消防管道施工资料依据。
20. **SH/T 3903 - 石油化工建设工程监理规范：**
* 规定了监理在施工过程中需要检查、签认的文件和记录，是资料签署流程的重要依据。
## 三、 其他重要参考规范
21. **NB/T 47013 - 承压设备无损检测：**
* 系列标准（替代原JB/T4730），规定了RT/UT/MT/PT/TOFD等无损检测方法的标准、评级和报告要求。无损检测报告是焊接质量控制的关键证据。
22. **设计文件（PID图、施工图、技术规格书等）：**
* 施工资料必须严格遵循设计文件的要求，设计文件中会明确具体的材料、施工方法、检验试验标准等。
23. **项目合同及业主/总包方的特定要求：**
* 大型项目往往有业主或总包方编制的《项目执行计划》、《质量计划》、《文件控制程序》、《竣工文件编制规定》等文件，对资料的具体格式、份数、提交时间、电子版要求等有更细致的规定，这些要求往往高于国家标准和行业标准，必须优先满足。
## 总结与建议
1. **基础核心：** **GB 50184**, **GB 50185**, **GB 50231/50235/50236** (施工过程)， **GB 50168/50169/50170/50171/50150** (电气)， **GB 50131** (仪表) 是基础通用要求。
2. **石化特色与强制要求：** **SH/T 3503** (最新版) 和 **SH/T 3543** 是**石油化工行业施工及交工资料编制的灵魂和具体操作指南，必须熟练掌握**。**TSG D0001** 是压力管道安全监管的强制要求。
3. **按专业细化：** 根据你负责的具体专业（管道、设备、电气、仪表、焊接、防腐、土建等），深入学习对应的专项标准（如SH/T 3517, SH/T 3521, SH/T 3522, SH/T 3523, NB/T 47013等）。
4. **关注更新：** 标准规范会不定期更新修订，务必使用**现行有效的最新版本**。可通过国家标准化管理委员会、住建部、石化联合会官网或专业标准查询平台获取。
5. **项目具体要求优先：** 务必仔细阅读并遵守项目合同、业主/总包方发布的关于文件资料编制的所有特定程序和规定。
6. **资料员手册/指南：** 市面上有一些基于上述标准编写的施工资料填写范例或指南类书籍，可以作为辅助参考，但**绝不能替代标准本身**。
**简单来说：做石化安装资料，手边必备SH/T 3503（最新版）和GB 50184，再根据专业配上对应的施工及验收规范（如GB 50235, GB 50236, GB 50131, 电规等），并时刻关注TSG D0001等安全技术规范的要求。** 同时，严格遵循项目业主的具体规定。
