关于消防系统中热浸镀锌钢管（DN150）工作压力的取值，需要明确几个关键概念和步骤：
1. **工作压力 (`P_w`)**：
* 指的是**消防系统在正常运行（包括最大设计流量工况）时，管道中可能出现的最大持续压力**。
* 这个压力**不是由管道材料或规格本身决定的**，而是由**具体的消防系统设计**决定的。它取决于：
* **水源压力（市政管网压力、消防水池标高、消防水泵扬程）**：这是最主要的压力来源。
* **系统类型**：消火栓系统、自动喷水灭火系统、水喷雾系统等的设计压力要求不同。
* **最不利点处所需压力**：保证最远、最高点消防设备（消火栓、喷头）有足够的压力和流量。
* **系统高度差（静压）**：系统最高点和最低点之间的高度差产生的水柱压力。
* **管道水力损失**：水流经过管道、管件、阀门时因摩擦和湍流造成的压力损失（与管径、长度、流速、管壁粗糙度有关）。
* **水泵特性曲线**：在系统设计流量下，水泵提供的实际扬程（压力）。
2. **热浸镀锌钢管 DN150 的承压能力**：
* 热浸镀锌钢管是碳钢管（如Q235B）经过热浸镀锌工艺处理而成，其承压能力主要取决于**钢管的壁厚**（即壁厚等级或Sch值）。
* **DN150（公称直径150mm）** 只是一个规格尺寸，**本身不直接对应一个固定的压力值**。不同壁厚的DN150钢管，其承压能力不同。
*常见的壁厚等级（Sch值）有：Sch 10, Sch 20, Sch 30, Sch 40, Sch80, Sch 160等（数值越大，壁厚越厚，承压能力越强）。消防系统常用的是**Sch 40**。
* 钢管（或管件）的**公称压力（PN）** 是其在基准温度（通常是20°C）下允许的最大工作压力。例如：
* Sch 40的DN150镀锌钢管（依据GB/T 3091, ASTM A53/A53M等标准），其公称压力通常是**PN1.0MPa (10bar)** 或 **PN1.6MPa (16bar)**。国内消防系统常用**PN1.6MPa**等级的管道。
* Sch 80的DN150钢管承压能力更高，可达PN2.0MPa或更高。
* **管道的承压能力（PN值或根据壁厚计算出的最大允许工作压力）必须大于或等于系统在该段管道处的设计压力 (`P_d`)。**
3. **设计压力 (`P_d`)**：
* 这是在设计阶段确定的、用于选择管道、阀门和管件压力等级的压力值。
* `P_d` ≥ `P_w` (系统工作压力)
* 通常，`P_d` 会在 `P_w` 的基础上增加一定的安全裕量（例如10%-20%），并考虑可能的水锤压力、试验压力要求等因素。
* **规范要求**：中国国家标准《消防给水及消火栓系统技术规范》GB 50974-2014 是核心依据。
* **第8.2.3 条**：消防给水系统中采用的设备、器材、管材管件、阀门和配件等系统组件的产品工作压力等级，应**大于**消防给水系统的系统工作压力，且应保证系统在可能最大运行压力时安全可靠。
* **第 8.2.5 条**：埋地管道当系统工作压力不大于 1.20MPa 时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道；当系统工作压力大于 1.20MPa 时，宜采用无缝钢管。**钢管连接宜采用沟槽连接件（卡箍）、法兰或焊接。当采用沟槽连接件连接时，公称直径小于等于 DN250 的沟槽式管接头系统工作压力不应大于 2.50MPa，公称直径大于或等于 DN300 的沟槽式管接头系统工作压力不应大于 1.60MPa。**

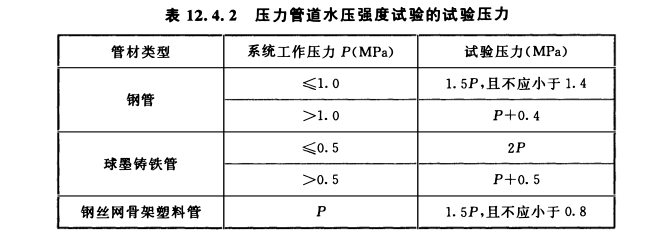

* **第 12.4.2 条**：消防给水系统试压完成后应进行冲洗，水压试验压力应根据**系统工作压力 (`P_w`)** 确定（试验压力通常为 `1.5P_w` 但不小于 1.4MPa）。
**结论与取值步骤：**
1. **确定系统工作压力 (`P_w`)**：这是核心。必须根据**具体的消防系统设计计算**得出。需要计算：
* 消防水泵的扬程（考虑最不利点所需压力 + 管道沿程和局部水头损失 + 高差）。
* 如果采用市政管网直供，需要明确市政管网在消防时的最低压力。
* 考虑系统中最不利点（最高、最远点）消火栓或喷头所需的**最低工作压力**（例如：普通消火栓栓口动压≥0.35MPa，高层建筑、厂房等可能要求≥0.35MPa或更高；喷淋系统最不利点喷头工作压力通常≥0.05MPa或0.10MPa，具体看设计）。
* 通过水力计算软件或公式计算出整个系统在最大设计流量下各关键点的压力，其中最大值（通常在泵出口附近或系统最低点）即为系统工作压力 `P_w`。
2. **确定设计压力 (`P_d`)**：
* `P_d` = `P_w` + 安全裕量（通常取10%-20%）+ 考虑水锤等因素（如有）。
* 同时，`P_d` 必须满足所选管道连接方式（如沟槽卡箍）的压力限制（参考GB50974第8.2.5条）。
3. **选择管道压力等级（壁厚）**：
*根据 `P_d`，选择热浸镀锌钢管的壁厚等级（Sch值）或公称压力（PN值）。
* 对于DN150的热浸镀锌钢管，国内消防系统**最常用的是Sch 40 / PN1.6MPa**等级。这种管道通常能满足：
* 室内消火栓系统：工作压力一般≤1.6MPa，设计压力通常按≤1.6MPa考虑。
* 自动喷水灭火系统：工作压力通常≤1.2MPa（中危险级I级最不利点喷头压力0.1MPa时，泵出口压力很少超过1.2MPa），设计压力按≤1.2MPa或1.6MPa考虑。
* 如果计算出的 `P_d` 接近或超过1.6MPa（例如某些超高层建筑的消火栓系统泵出口压力可能达到2.0MPa甚至更高），则必须：
* 选用更高压力等级的管道，如Sch 80 / PN2.0MPa的无缝钢管（并热浸镀锌）。
* 特别注意连接件的压力等级（如沟槽卡箍，DN150时工作压力不应大于2.5MPa）。
* 考虑采用法兰或焊接连接（对焊接质量要求高）。
* 对于**埋地管道**，若 `P_w` > 1.2MPa，按GB50974第8.2.5条，宜采用无缝钢管（并做好防腐）。
**总结：**
* **DN150热浸镀锌钢管本身没有一个固定的“工作压力取值”。**
*消防系统中该规格管道的工作压力 (`P_w`) **完全取决于具体的系统设计计算**。
* 设计选型时，**必须根据计算出的系统工作压力 (`P_w`)**，确定设计压力 (`P_d`)，然后选择**壁厚等级（Sch值）或公称压力（PN值）能满足 `P_d` 要求的管道**（常用Sch 40 / PN1.6MPa）。
* **绝对禁止**直接套用某个固定值（如1.0MPa或1.6MPa）作为工作压力而不进行设计计算。
* 务必严格遵守《消防给水及消火栓系统技术规范》GB 50974-2014 的相关规定进行设计和选型。
**简单来说：你要用的那根DN150镀锌锌钢管的工作压力是多少，不是看管子本身，而是看你整个消防水系统设计计算出来的最大压力是多少。设计时，管子的承压能力（选什么壁厚）必须大于这个计算出来的最大压力。** 常用的是能承受1.6MPa压力的Sch40管。如果系统压力特别高（比如超高层），就得用更厚的管（如Sch80）或者无缝钢管。
