有送风风机两台，有进风竖井，有70°防火阀风管是什么系统

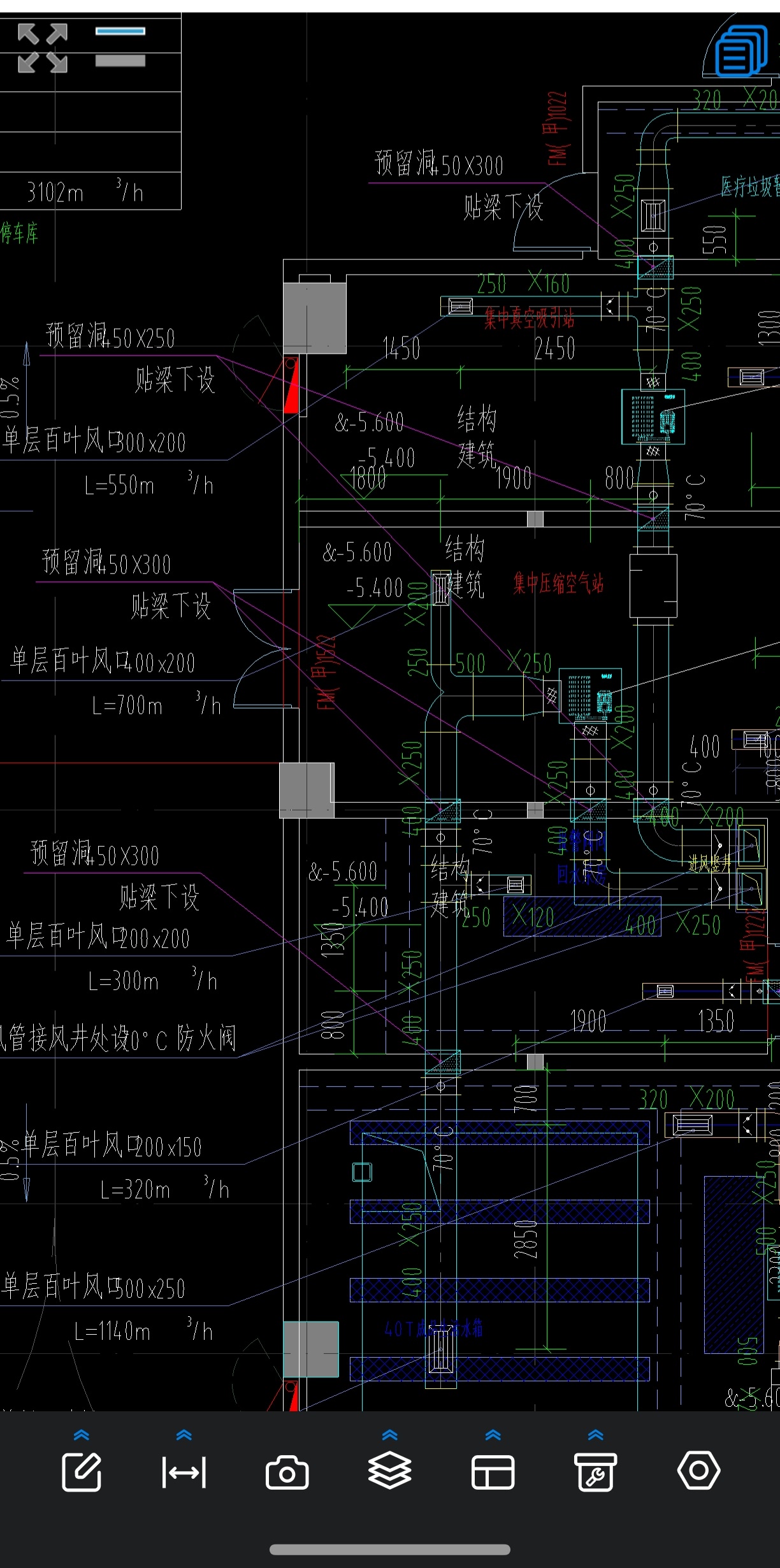

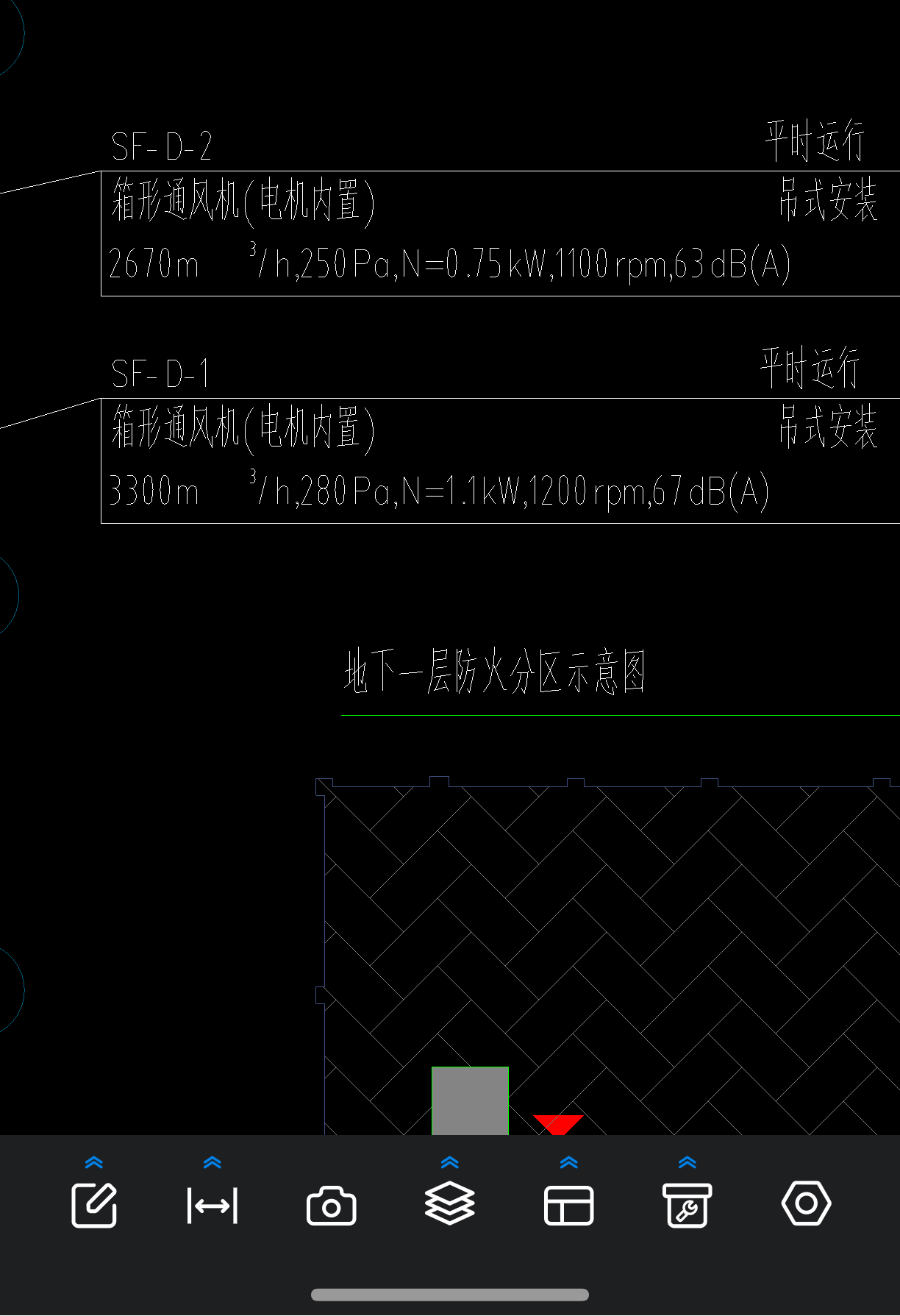

我要做通风的检验批，分不清楚什么系统，图纸是医院地下室一层，在集中真空吸引站，集中压缩空气站，有进风竖井和送风风机两台（图纸两台风机是送风风机），我判断是送风系统，但是有用70°防火阀，我迷茫了，不懂怎么判断，帮忙看看图纸，谢谢，教我怎么判断，判断标准是什么，同时具备双重条件，怎么判断，谢谢。

我要回答

邀请别人回答

全部回答

筑业小筑老师铂金专家

2026-05-25 08:48:15

根据您描述的关键组件（**两台送风风机、进风竖井、带70°C防火阀的风管**），这套系统**极大概率是一个正压送风系统（机械加压送风系统）**，主要用于建筑物的消防防烟。
以下是详细分析：
1. **送风风机 (两台)**：
* 明确说明了是“送风”风机，而非排烟风机或排风机。
* 配置两台风机是正压送风系统的典型设计，通常采用 **“一用一备”** 的模式。这是为了确保系统的高可靠性，在主风机故障或需要维护时，备用风机能立即投入运行，保证在火灾时关键区域的加压需求。也可能是为不同区域（如楼梯间和前室）分别设置的风机。
2. **进风竖井**：
*这是正压送风系统的核心特征之一。系统需要从建筑物外部引入**清洁、未受火灾烟气污染的新鲜空气**。
* “进风竖井”提供了一个受保护的、专用的垂直通道，将室外新风从屋顶或地面安全地输送到位于不同楼层的加压风机或直接分配到加压区域（较少见）。这保证了气源的可靠性，避免从火灾可能蔓延的区域取风。
3. **带70°C防火阀的风管**：
* **70°C防火阀** 是普通通风空调系统（非排烟系统）中最常用的防火分隔装置。
* **作用**：
* **防火分隔**：安装在风管穿越防火分区、重要房间（如风机房、变配电室）、楼板或防火墙处。当管道内空气温度达到70°C时，阀门的易熔片熔断，阀门在重力或弹簧作用下自动关闭。
* **防止火灾蔓延**：关闭后切断风管通道，阻止火焰和高温烟气通过风管蔓延到其他区域。
* **维持加压区域完整性**：在正压送风系统中，这些阀门确保当某个加压区域（如一个前室）发生火灾时，该区域的防火阀关闭，防止正压空气流失，同时维持其他未着火区域（如楼梯间和其他前室）的正压有效性。
* 风管的作用是将加压风机送出的新鲜空气，通过竖井和水平管网，输送到需要加压防烟的各个区域（如防烟楼梯间、独立前室、共用前室、消防电梯前室、避难走道等）。
**为什么不是其他系统？**
* **排烟系统**：核心组件是**排烟风机**和**排烟口/阀**，主要功能是**排出**烟气。虽然也可能有进风（补风），但描述中明确是“送风风机”且强调了“进风竖井”，这更符合加压送风的逻辑。排烟系统的防火阀通常是**280°C防火阀**。
* **普通送/排风系统**：也可能有送风机、进风口（但通常不是“竖井”，竖井结构成本较高，多用于消防或核心通风）、风管和70°C防火阀。但普通通风系统**通常不需要配置两台互为备用的风机**（除非是极其关键的区域），这种冗余设计是消防系统可靠性的要求。
* **空调新风系统**：核心是处理空气（温湿度调节），虽然也有送风机、新风入口（可能通过竖井）、风管和70°C防火阀，但同样**极少配置一用一备两台新风风机**（除非是超大型或超重要建筑），且其主要目的不是火灾时维持特定区域正压防烟。
**结论：**
综合“**送风**”功能、“**两台风机**”（高可靠性冗余设计）、“**进风竖井**”（保障清洁新风源）、“**70°C防火阀风管**”（保证系统在火灾时的有效分隔和运行）这几个关键点，这套系统**最核心、最可能的用途就是建筑物的正压送风系统（机械加压送风系统）**。它是现代建筑消防防烟设计中的重要组成部分，在火灾时向疏散通道（如楼梯间、前室）送入足够的新鲜空气，使其保持高于相邻区域的气压，从而阻止有毒烟气的侵入，为人员安全疏散和消防员救援提供安全环境。
