安装资料 3 海南海口市 1币

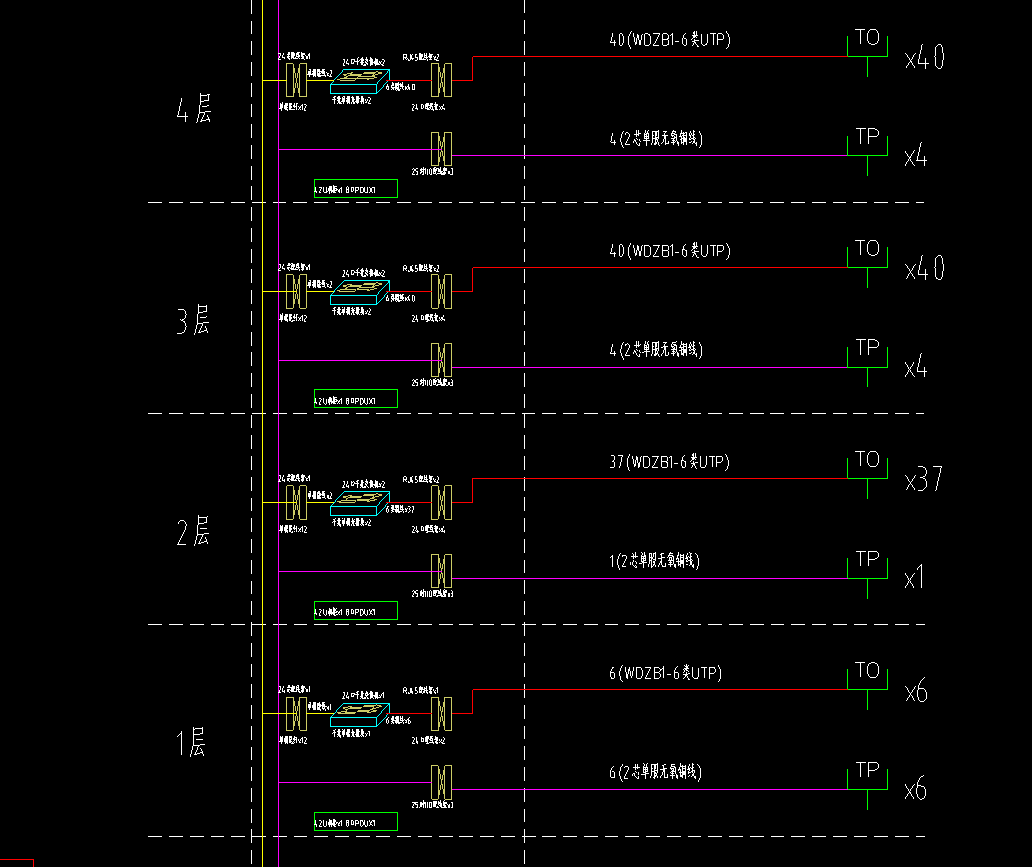

综合布线系统调试检验批容量填写


我要回答

邀请别人回答

收藏

全部回答

  • 筑业小筑老师铂金专家

    2026-05-25 09:02:16

    在综合布线系统调试的检验批容量填写中,需根据 **《智能建筑工程质量验收规范》(GB 50339)** 及相关规范要求,结合工程实际划分的检验批范围,准确统计调试对象数量。以下是填写要点及示例:
    ---
    ### **一、检验批容量填写原则**
    1. **按调试对象单位填写**
    容量单位为 **“链路/信道”** 或 **“点”**(如:光纤信道、双绞线信道、信息点)。
    2. **覆盖范围**
    包括:水平布线子系统、主干布线子系统、工作区信息插座、配线设备间的跳线及端接调试。
    3. **与测试记录对应**
    容量需与 **《综合布线系统性能测试记录》** 中的测试数量一致。
    ---
    ### **二、检验批划分建议**
    - **按区域划分**:每层楼、每个防火分区或独立功能区(如办公区、机房)作为一个检验批。
    - **按系统划分**:语音布线、数据布线、光纤布线等可单独划分检验批。
    - **容量控制**:单个检验批不宜过大(建议 ≤ 300 个点位),便于问题追溯。
    ---
    ### **三、容量计算示例**
    | 检验批范围 | 调试对象 | 容量计算方式 | 示例容量值 |
    |---------------------|----------------------------|---------------------------|---------------|
    | 3F 办公区水平布线 | 双绞线信道(含跳线) | 统计信息插座数量 | 86 个信道 |
    | 1# 配线间主干布线 | 光纤链路(配线架至设备) | 统计光纤端口对数 | 24 对链路 |
    | B1 层安防系统布线 | 同轴电缆/双绞线信道 | 按摄像机、门禁点位统计 | 50 个信道 |
    ---
    ### **四、填写注意事项**
    1. **明确链路/信道定义**
    - **永久链路**:信息插座至配线架的固定部分(不含跳线)。
    - **信道**:设备端口至信息插座的完整路径(含跳线)。
    **注**:验收通常以 **“信道”** 为测试单位,容量建议按信道数填写。

    2. **区分链路类型** - 双绞线(Cat.5e/6/6A)、光纤(单模/多模)、同轴电缆等需分开统计。
    3. **与图纸一致性**容量数据需与竣工图信息点位数量吻合,偏差需备注说明。
    ---
    ### **五、示例表格**
    | 检验批名称 | 容量单位 | 容量数值 | 备注 |
    |---------------------|---------|---------|--------------------------|
    | A栋2层数据布线调试 | 信道 | 120 | Cat.6 双绞线 |
    | 核心机房光纤布线调试| 对 | 48 | 单模光纤(配线架端口对) |
    ---
    ### **六、常见问题**
    - **问题**:同一检验批含多种介质(如双绞线+光纤),如何填写?
    **解决**:按介质类型拆分为子检验批,或合并填写总信道数(需备注类型)。
    - **问题**:链路未全部调试,容量是否按实际调试数填写?
    **解决**:检验批容量为 **计划调试总数**,实际调试数量在验收记录中体现。
    ---
    ### **依据规范**
    - 《综合布线系统工程验收规范》(GB50312)
    - 《建筑电气工程施工质量验收规范》(GB 50303)
    ---
    准确填写检验批容量是验收资料合规的关键,需结合设计图纸、施工记录严谨统计,确保可追溯性。
