空调水系统安装资料

我这边做了一个四层楼的小项目，主要做的是这个楼的空调水系统，每层的风盘安装和空调水竖井，及每层水平管的安装。还有地下室机房，楼顶的模块式制冷（热）机组安装，，风盘风管的安装+保温。请问这个工程都需要做哪些资料。物资进场资料已做完了。我主要是不知道做哪些表格？哪位大神能指导一下。。谢谢。。

我要回答

全部回答

已采纳

周路路铂金专家

2026-05-25 15:13:50

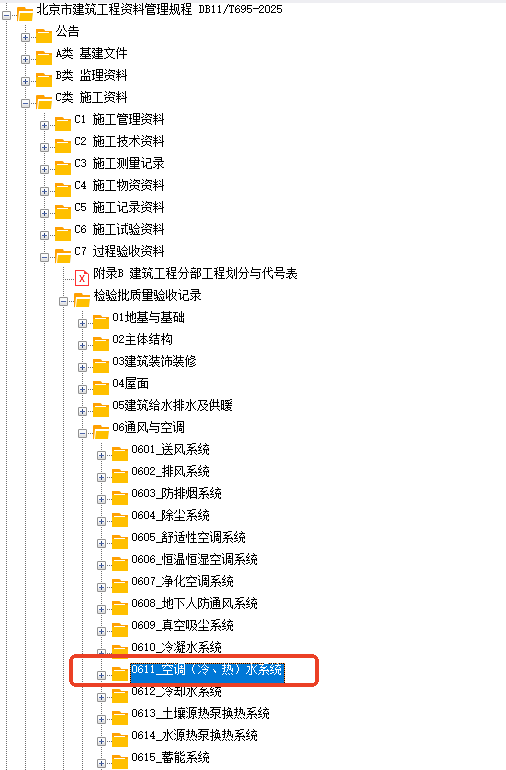

可以用这部分表格来做，做完以后再用联想建表的功能就可以把相关的表格一起建出来了

点赞0

回复 0

举报

我的回答

提交取消

回复

筑业小筑老师铂金专家

2026-05-25 11:40:10

好的，空调水系统安装资料是一个涉及面较广的专业领域，涵盖设计、施工、验收、调试、运维等多个环节。以下是按类别整理的关键资料清单和要点，适用于施工方、监理方、业主方或资料管理人员：
## 一、技术准备与设计文件
1. **设计图纸：**
* **系统原理图：** 清晰展示冷冻水/冷却水循环流程、主要设备连接关系、定压补水方式、水处理设备等。
* **平面图：** 标明所有水管（供/回水管、冷凝水管、冷却水管、补水管、泄水管等）的走向、管径、标高、定位尺寸、坡度要求（冷凝水管尤其重要）。
* **机房详图/设备基础图：** 冷水机组、水泵、冷却塔、水处理设备、分/集水器等设备的定位、基础尺寸、荷载要求、管道连接详图。
* **剖面图/大样图：** 复杂节点、管道穿墙/楼板、支吊架做法、阀门组安装、设备接口等的详细构造。
* **系统图：** 更详细地表示管道连接关系、阀门、仪表、设备接口等。
2. **设计说明：** 包含系统设计参数（流量、扬程、供回水温度、工作压力、试验压力等）、材料选用要求（管道材质、阀门类型、保温材料等）、施工要求（焊接、防腐、保温、试压、冲洗等）、验收标准、调试要求等。
3. **计算书：**
* 水力计算书：确定管径、系统阻力、水泵扬程。
* 设备选型计算书：冷水机组、水泵、冷却塔、膨胀水箱/定压装置、水处理设备等的容量计算依据。
* 管道应力分析报告（如适用）：对于大口径、高温或复杂走向管道。
* 支吊架受力计算书（如适用）：特别是大型管道或特殊位置。
4. **设备技术资料：**
* 冷水机组、水泵、冷却塔、板式换热器、阀门（关键阀门）、水处理设备、定压补水装置、过滤器、仪表等**制造商提供的技术规格书、安装使用说明书、样本、合格证**。
* 设备基础图、接口尺寸图、电气接线图（如有）。
## 二、施工过程资料
5. **施工组织设计/施工方案：**
* 针对本项目空调水系统安装的专项方案。
* 包含施工流程、工艺要求（焊接、螺纹连接、法兰连接等）、质量标准、安全措施、进度计划、人员设备配置、应急预案等。
* **重点突出：试压冲洗方案、保温施工方案、大型设备吊装方案（如有）。**
6. **材料进场报验资料：**
* 管材（无缝钢管、镀锌钢管、PP-R、PVC-U等）、管件、阀门、法兰、螺栓螺母、垫片、保温材料、支吊架及配件等的**质量证明文件（出厂合格证、检测报告）**。
* **进场验收记录：** 检查规格、型号、数量、外观质量等是否符合设计要求及规范。
7. **施工记录：**
* **管道加工记录：** 下料、切割、坡口加工、弯管（冷弯/热煨）等。
* **管道焊接记录 (如适用)：**
* 焊工资格证书复印件。
* 焊接工艺评定报告 (PQR) 和焊接工艺规程 (WPS)。
* 焊缝外观检查记录。
* **无损检测报告 (RT/UT/PT/MT)：** 按设计或规范要求进行射线探伤、超声波探伤、渗透探伤、磁粉探伤的报告和底片。
* **管道安装记录：** 包括定位、标高、坡度、垂直度、支吊架安装位置/间距/牢固性等检查记录。
* **阀门安装及试压记录：** 阀门安装前或安装后的强度和严密性试验记录（特别是关键位置的截止阀、止回阀、平衡阀、电动阀等）。
* **设备开箱检查记录：** 设备到场后的外观检查、型号核对、配件清点、随机文件接收记录。
* **设备安装记录：** 设备就位、找平找正、地脚螺栓紧固、减震措施安装等记录。
* **管道系统压力试验记录：** **核心资料！** 详细记录试验压力、稳压时间、检查结果（有无泄漏、压降是否合格）。分区、分系统进行。
* **管道系统冲洗记录：** **核心资料！** 记录冲洗方法（水冲洗、化学清洗）、介质、流速/流量、冲洗时间、出水清洁度检查结果（目测或浊度仪检测）、水质报告（如进行化学清洗后需检测）。
* **隐蔽工程验收记录：** **核心资料！** 所有埋地、暗敷（在墙内、吊顶内、管井内等）的管道及附件在封闭前，必须进行验收并记录。包括试压、防腐、保温（如适用）等完成情况。
* **支吊架安装检查记录：** 位置、形式、间距、牢固性、滑动/固定支架区分等。
* **管道防腐施工记录 (如适用)：** 除锈等级、防腐涂料种类、涂刷遍数、涂层厚度检测记录。
* **管道保温施工记录：** **核心资料！** 保温材料型号/厚度、粘结/捆扎方式、外观质量、防潮层施工（冷冻水管）、保护层施工（金属薄板、玻璃布等）记录。必要时附保温层厚度抽测记录。
8. **变更洽商记录：** 施工过程中发生的任何设计变更、材料代用、现场签证等，必须有正式的书面文件（设计变更通知单、工程洽商记录、签证单等）并履行签字手续。
9. **监理日志/旁站记录：** 监理工程师对关键工序（如试压、冲洗、隐蔽验收、设备吊装等）的监督检查记录。
10. **施工日志：** 施工方每日施工内容、人员设备、质量安全状况、问题及处理等的记录。
## 三、调试与验收资料
11. **单机试运转记录：**
* **水泵试运转：** 检查转向、电流、电压、轴承温升、振动、噪音、泄漏、进出口压力等，记录启动、运行、停止参数。
* **冷却塔试运转：** 检查风机转向、电流、振动、噪音、布水均匀性、飘水情况等。
* **水处理设备调试记录。**
12. **系统调试报告：**
* **系统联动调试：** 冷水机组、水泵、冷却塔、控制系统等的联合运行调试。
* **系统平衡调试报告：** **核心资料！** 使用专用仪表（如超声波流量计）对系统进行水力平衡调试，记录各分支、末端设备的实际流量与设计流量的对比，调整平衡阀开度直至达到设计要求。证明系统水力工况满足设计。
* **系统运行参数记录：** 在设计工况下（或接近设计工况）运行一段时间，记录总供回水温度、压力、流量、压差，主要设备运行参数（电流、电压、温度、压力等）。
13. **竣工验收报告：** 包含工程概况、施工依据、完成情况、质量自评、调试结果、遗留问题处理等，由施工、设计、监理、建设（业主）等单位共同签署。
14. **竣工图：** **核心资料！** 根据施工实际情况（包含所有变更）修改完善的最终版本图纸，是日后运行、维护、改造的基础。需加盖竣工图章和相关责任人签字。
15. **质量验收记录：** 按照分项工程、分部工程进行划分，填写相应的质量验收记录表，包含主控项目和一般项目的检查结果。
16. **系统操作与维护手册：** 由施工方或设备供应商提供，汇总系统原理、操作说明、维护保养要求、常见故障处理、备件清单等。
## 四、其他重要资料
17. **相关规范标准清单：** 施工和验收所依据的国家、行业和地方标准规范（如《通风与空调工程施工质量验收规范》GB 50243，《工业金属管道工程施工规范》GB 50235，《建筑给水排水及采暖工程施工质量验收规范》GB 50242 等）。
18. **安全资料：** 安全技术交底记录、特种作业人员操作证（焊工、电工、起重工等）、安全检查记录、安全事故记录（如有）等。
19. **材料/设备移交清单：** 竣工后向业主移交的设备、备品备件、专用工具清单。
20. **水质检测报告 (运行后)：** 系统运行一段时间后，对冷冻水、冷却水水质（pH值、硬度、浊度、微生物、缓蚀阻垢剂浓度等）进行检测的报告，作为水处理效果的证明和后续维护依据。
21. **培训记录：** 对业主运行维护人员进行的系统操作、维护保养培训记录。
## 资料管理要点
* **及时性：** 施工过程中同步收集、整理、填写资料，避免事后补做。
* **真实性：** 所有记录必须真实反映施工过程和结果，严禁造假。
* **完整性：** 确保涵盖所有要求的环节和内容，不缺项漏项。
* **规范性：** 表格填写规范，签字盖章齐全，符合档案管理要求。
* **可追溯性：** 材料设备有合格证/检测报告，工序有记录，变更洽商手续完备。
* **系统性：** 按类别、按时间、按部位整理归档，便于查阅。
这份清单非常全面，具体项目需要根据合同范围、工程规模、复杂程度、业主要求以及当地档案管理规定进行增删。对于施工方来说，重点确保过程资料（尤其是试压、冲洗、隐蔽验收、保温）和调试报告的完整真实；对于业主/运维方来说，竣工图、操作维护手册、设备资料、调试报告是最关键的。
如果你需要针对某个特定环节（如试压冲洗方案模板、隐蔽验收记录表样表等）更详细的资料，可以再提出来。
