全部回答

•

  筑业小筑老师铂金专家

  2026-05-27 09:33:34

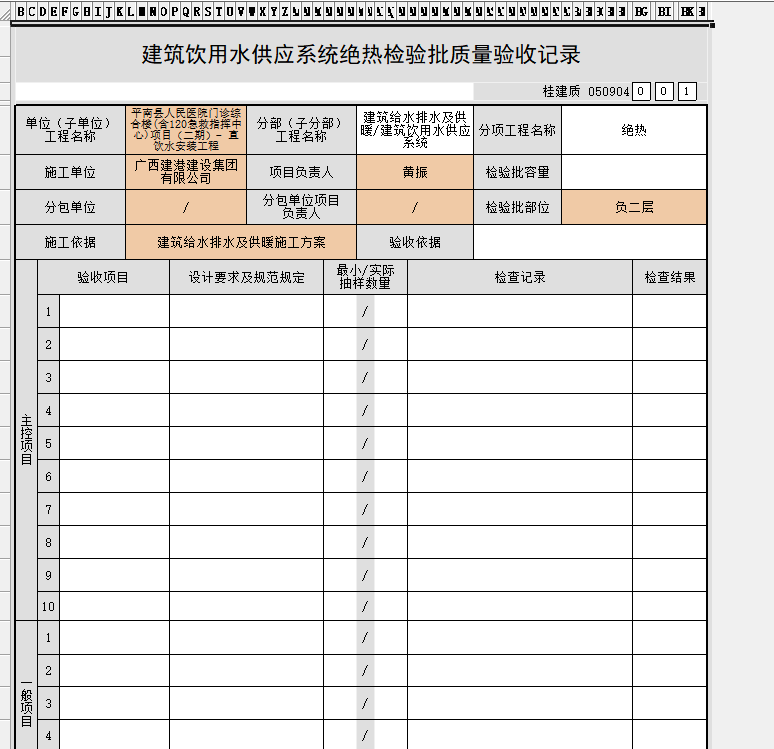

  以下是建筑饮用水供应系统**绝热检验批质量验收记录**的规范填写指南，结合《建筑给水排水及采暖工程施工质量验收规范》(GB 50242) 及相关标准，确保填写内容准确、完整、可追溯：
  ---
  ### **一、 填写核心原则**
  1. **真实性**：数据必须现场实测实量，严禁编造。
  2. **完整性**：所有栏目填写完整，无空项（无内容处划“/”或注明原因）。
  3. **可追溯性**：材料报告编号、检验依据、验收部位等需明确对应。
  4. **签字齐全**：施工、监理（建设）单位责任人手签确认。
  ---
  ### **二、 填写内容详解（按表格栏目顺序）**
  #### **1. 表头信息**
  | **栏目名称** | **填写说明** |
  |---------------------|-----------------------------------------------------------------------------|
  | **工程名称** | 与施工许可证一致的全称。 |
  | **检验批名称** | **建筑饮用水供应系统绝热工程检验批质量验收记录**（按分项工程划分）。 |
  | **检验批编号** | 按项目编号规则填写（如：**06-01-001**，代表第6分部第1子分部第1批）。 |
  | **施工单位** | 施工总承包单位全称（与合同一致）。 |
  | **项目负责人** | 施工单位项目经理姓名。 |
  | **分包单位** | 若有专业分包则填名称，否则划“/”。 |
  | **分包负责人** | 分包单位项目负责人姓名（若无分包则划“/”）。 |
  | **验收部位** | **具体到楼层、区域、管道编号**（如：B2层生活水泵房至F5层东区DN100供水管）。 |
  | **施工依据** | 施工方案/工艺卡编号（如：**XX项目给水绝热施工方案V1.0**）。 |
  | **验收依据** | **《建筑给水排水及采暖工程施工质量验收规范》GB 50242-XXXX**（现行版本）。 |
  #### **2. 主控项目（关键项，必须全部合格）**
  | **检查项目** | **规范要求** | **填写要点** |
  |---------------------------|-----------------------------------------------------------------------------|-----------------------------------------------------------------------------|
  | **1. 绝热材料材质** | 必须符合饮用水卫生标准（GB/T 17219），提供卫生检测报告。 | **报告编号：______结论：合格**（附报告复印件）。 |
  | **2. 绝热层厚度** | ≥设计厚度（设计无要求时：冷水管≥10mm，热水管≥20mm）。 | **实测值**（例：12mm、25mm），**最小实测值≥设计值**。 |
  | **3. 防火性能** | 穿越防火分区、楼板、墙体的绝热层必须为不燃材料（A级）。 | **材料名称：______ 等级：A级**（提供检测报告编号）。 |
  #### **3. 一般项目（允许少量偏差）**
  | **检查项目** | **规范要求/允许偏差** | **检查记录** |
  |---------------------------|---------------------------------------------------|-------------------------------------------|
  | **1. 绝热层密实度** | 紧贴管道表面，无裂缝、空隙。 | 观察检查：**无松动、无脱层**（或描述问题）。 |
  | **2. 防潮层（冷管道）** | 完整、密闭，搭接顺水。 | **搭接宽度≥50mm，密封完好**。 |
  | **3. 保护层外观** | 金属壳：咬口、搭接平整；非金属：无破损、光洁。 | **表面平整，无划痕**。 |
  | **4. 接缝处理** | 保温层：错缝绑扎；保护层：纵向缝错开，横向缝朝下。| **接缝严密，错开布置**。 |
  | **5. 阀门/法兰保温** | 可拆卸式保温罩，便于检修。 | **独立保温罩，螺栓可操作**。 |
  #### **4. 实测数据记录（示例）**
  | **检查点部位** | **绝热层厚度(mm)** | **保护层平整度(mm)** | **接缝宽度(mm)** |
  |------------------------|-------------------|---------------------|-----------------|
  | B2层泵房-DN150管段1 | 25 | 2 | ≤2 |
  | F3层管井-DN80立管 | 22 | 3 | ≤1 |
  | ...（不少于5点） | ... | ... | ... |
  | **结论** | **符合设计要求** | **符合规范要求** | **合格** |
  #### **5. 验收结论**
  - **施工单位检查结果**： > “主控项目全部合格，一般项目满足规范要求，自检合格。” **签字：**专业工长/质量员 + 日期。
  - **监理（建设）单位验收结论**：
  > “验收合格”或 “整改后重新验收”。 **签字：** 专业监理工程师（或建设单位代表） + 日期。
  ---
  ### **三、 关键附件清单**
  1. 绝热材料质量证明文件（出厂合格证、检测报告）。
  2. 绝热材料卫生性能检测报告（**必须含饮用水安全指标**）。
  3. 隐蔽工程验收记录（管道绝热前已验收）。
  4. 设计变更文件（如有厚度调整）。
  ---
  ### **四、 常见问题规避**
  1. **材料替代未审批**：绝热材料变更需经设计、监理书面确认。
  2. **厚度不足**：弯头、三通等复杂部位需重点抽查，避免偷工减料。
  3. **未做防结露验算**：潮湿区域（地下室）冷水管道需校核防露厚度。
  4. **保护层脱落**：金属保护层需用不锈钢带紧固，避免铁皮腐蚀。
  ---
  ### **五、 表格填写示例（局部）**
  | **验收依据** | 《GB 50242-2019》第4.4节、第9.2节 |
  |------------|-----------------------------------|
  | **主控项目1** | 材料卫生检测报告编号：**2024-WS-018**，结论合格。 |
  | **主控项目2** | 设计厚度：20mm，实测值：21mm/23mm/22mm/20mm/24mm，最小值20mm ≥ 设计值。 |
  | **一般项目3** | 铝板保护层表面平整，无变形，接缝严密。 |
  ---
  **最终建议**：填写时同步拍摄绝热层施工过程及完成照片，重点记录接口、支架处细节，存入竣工资料备查。监理验收时使用红外热像仪扫描，可快速发现保温缺陷。
