全部回答

•

  筑业小筑老师铂金专家

  2026-05-27 08:43:11

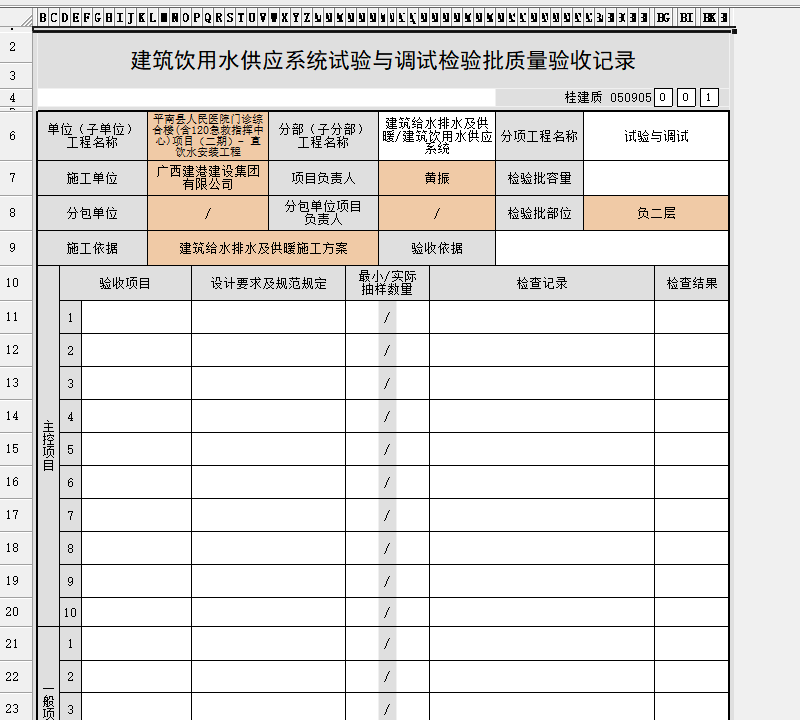

  填写《建筑饮用水供应系统试验与调试检验批质量验收记录》是确保饮用水系统安全、符合规范要求的关键环节。这份记录需要真实、准确、完整地反映试验与调试的过程和结果。以下是详细的填写指南和要点：
  **核心原则：**
  1. **依据规范：** 严格依据设计文件、施工合同以及国家及地方现行有效规范标准（主要是《建筑给水排水及采暖工程施工质量验收规范》GB 50242）进行填写。
  2. **真实准确：** 所有数据、结果、签字必须真实可靠，不得弄虚作假。
  3. **内容完整：** 表格要求填写的项目应逐项填写，无遗漏。
  4. **及时同步：** 试验与调试完成后应及时填写，相关人员及时签字确认。
  5. **可追溯性：** 记录应能清晰追溯试验过程、使用的设备、参与人员等。
  **填写步骤与内容详解：**
  **一、 表头部分**
  1. **工程名称：** 填写建设项目的全称（与施工许可证、合同一致）。
  2. **分部工程名称：** 填写“建筑给水排水及供暖”（或根据项目划分填写更具体的子分部，如“室内给水系统”）。
  3. **子分部工程名称：** 填写“饮用水系统”（或更具体的名称）。
  4. **分项工程名称：** 填写“试验与调试”。
  5. **验收部位：** 填写本次检验批所覆盖的具体区域或系统范围（非常重要！）。例如：
  * “XX楼X层~X层生活饮用水管道及设备”
  * “XX区加压泵房至XX楼管网”
  * “XX楼全楼生活饮用水系统”
  6. **施工单位：** 填写承担该部分施工任务的总承包单位或专业分包单位全称。
  7. **项目负责人：** 填写施工单位负责该项目的项目经理姓名。
  8. **专业工长：** 填写负责给排水施工的工长姓名。
  9. **施工班组长：** 填写具体负责该区域施工的班组长姓名。
  10. **分包单位/分包单位项目负责人：** 如果是分包施工，填写分包单位名称及其项目负责人姓名；如是总包自行施工，此栏可划“/”。
  11. **检验批容量：** 填写本次验收涉及的主要工程量，通常指**管道总长度（单位：m）**。例如：“DN15~DN100管道共计 2500m”。有时也包含主要设备台数（如水泵、水箱等）。
  12. **施工依据：** 填写具体指导施工的文件名称和编号。
  * 设计图纸（图号）
  *施工组织设计/施工方案（名称及编号）
  * 相关工艺标准/作业指导书 * 例如：“施工图水施-XX号、《XX项目给排水工程施工方案》V2.0”
  13. **验收依据：** 填写验收所依据的标准规范名称及编号。
  * 《建筑给水排水及采暖工程施工质量验收规范》GB 50242-XXXX（最新版本）
  * 地方标准（如有）
  * 设计文件要求
  * 设备技术文件（如水泵、水处理设备等）
  * 例如：“GB 50242-20XX 第 4.2、4.3、9.2、13.6 条及相关条文；设计图纸要求”
  **二、 主控项目**
  主控项目是保证工程安全和使用功能的关键项目，必须全部符合要求。GB 50242 中关于饮用水系统试验与调试的主控项目主要包括：
  1. **管道水压试验：**
  * **项目：** “管道系统水压试验”
  * **质量要求：** 试验压力、稳压时间、压力降或渗漏情况必须符合设计要求和 GB 50242 的规定。
  * 金属及复合管给水系统：试验压力为工作压力的 1.5 倍，且≥0.6MPa。稳压10min，压力降≤0.02MPa，然后降至工作压力检查，不渗不漏。
  * 塑料管给水系统：试验压力为工作压力的 1.5 倍，且≥0.6MPa。稳压 1h，压力降≤0.05MPa，然后降至工作压力的 1.15 倍稳压 2h，压力降≤0.03MPa，且各连接处不渗漏。
  * **检查数量：** 系统全数检查。
  * **检验方法：** 观察检查，压力表读数检查，检查水压试验记录。
  * **验收记录：** 在对应栏打“√”或填写“符合要求”。**必须附上详细的《管道系统水压试验记录表》**，该记录表应包含试验部位、试验压力、稳压时间、压力变化、检查人、检查时间、结论等详细信息。
  2. **系统冲洗：**
  * **项目：** “给水系统交付使用前冲洗”
  * **质量要求：** 冲洗结果必须符合 GB 50242 规定：**出水口处的水色、透明度与进水口处目测一致为合格。** 冲洗流速≥1.5m/s。
  * **检查数量：** 系统全数检查。
  * **检验方法：** 观察冲洗出水的浊度、色度；检查冲洗记录。
  * **验收记录：** 在对应栏打“√”或填写“符合要求”。**必须附上《管道系统冲洗记录表》**，记录冲洗时间、流速、进出水口目测对比情况（最好有照片佐证）、负责人等。
  3. **系统消毒：**
  * **项目：** “生活饮用水系统冲洗后消毒，并经有关部门取样检验”
  * **质量要求：**
  * 消毒方法符合规范要求（通常采用含氯消毒液浸泡）。
  * **消毒后必须用饮用水冲洗。**
  * **经卫生监督管理部门取样检测，水质必须符合现行国家标准《生活饮用水卫生标准》GB 5749 的规定。**
  * **检查数量：** 系统全数检查（消毒过程），水质检测按卫生部门要求。
  * **检验方法：** 检查消毒记录；**查验有资质的检测机构出具的《水质检测报告》**（这是最关键证据！）。
  * **验收记录：** 在对应栏打“√”或填写“符合要求”。**必须附上《管道系统消毒记录表》和最重要的《水质检测合格报告》原件或复印件（加盖检测机构章和施工单位章）。** 报告中菌落总数、总大肠菌群、色度、浊度、嗅和味、余氯等关键指标必须合格。
  4. **设备调试（如适用）：**
  * **项目：** 如“变频供水设备调试”、“消毒设备调试”等。
  * **质量要求：** 设备运行参数（压力、流量、频率等）、控制功能、报警功能等符合设计要求和产品技术文件规定。
  * **检查数量：** 全数检查。
  * **检验方法：** 观察、仪表测量、操作检查；检查调试记录。
  * **验收记录：** 在对应栏打“√”或填写“符合要求”。**必须附上详细的《设备单机试运转及调试记录》或《系统调试记录》。**
  **三、 一般项目**
  一般项目是除主控项目以外的检验项目，也应尽量满足要求。
  1. **调试效果：**
  * **项目：** “系统通水调试结果”
  * **质量要求：** 系统通水能力、各配水点出水畅通、水压稳定、无异常噪声和振动。
  * **检查数量：** 主控项目检查时同步观察。
  * **检验方法：** 开启阀门、水嘴放水观察、检查。
  * **验收记录：** 描述观察结果，如“各配水点出水畅通，压力稳定，无异常”。
  2. **其他要求（根据设计或规范）：**
  * 可能包括对特定阀门操作灵活性、仪表指示准确性、保温层外观等的要求。
  *按实际检查情况填写。
  **四、 施工单位检查结果**
  1. **专业工长：** 签字确认所负责区域的施工和试验调试工作已完成并自检合格。
  2. **项目专业质量检查员：** 代表施工单位进行专业质量检查，根据主控项目和一般项目的检查情况，在“检查结果”栏填写结论，通常是：
  * “主控项目全部合格，一般项目符合规范要求” 或更具体的描述。
  * 然后签名并填写检查日期。
  **五、 监理（建设）单位验收结论**
  1. **专业监理工程师（或建设单位项目专业技术负责人）：**
  * 审查施工单位提交的自检记录、各项试验记录（水压试验、冲洗、消毒）、水质检测报告、调试记录等是否齐全、真实、有效。
  * 必要时进行现场抽查或见证关键试验。
  * 根据审查和抽查结果，在“验收结论”栏填写最终结论：
  *如果全部符合要求：填写“**合格**”或“**验收合格**”。
  * 如果存在部分项目不符合要求，需要施工单位整改后重新验收，则填写具体问题和要求。
  * 签字并填写验收日期。
  **关键附件（必须齐全）：**
  1. **管道系统水压试验记录表**（详细记录各系统/分区的试验过程和数据）。
  2. **管道系统冲洗记录表**（记录冲洗过程、方法、结果，最好有照片）。
  3. **管道系统消毒记录表**（记录消毒剂浓度、消毒时间、冲洗情况）。
  4. **水质检测报告**（由具有CMA资质的检测机构出具，结论为合格，检测项目需覆盖GB 5749基本要求）。
  5. **设备单机试运转记录**（如有水泵、消毒设备等）。
  6. **系统调试记录**（记录系统联合调试过程、参数设定、功能验证等）。
  7. **相关隐蔽工程验收记录**（证明管道安装质量合格的基础）。
  **常见问题及注意事项：**
  * **试验记录缺失或不完整：** 这是最常见的不合格原因。务必确保每项试验都有规范、详细的原始记录。
  * **水质检测报告不合格或缺失：** 这是饮用水系统验收的“一票否决”项。必须在消毒冲洗后及时取样送检，并取得合格报告。
  * **试验压力或方法错误：** 必须严格按照设计和规范要求的试验压力、稳压时间执行。
  * **冲洗、消毒不彻底：** 严格按照流程操作，保证冲洗流速和时间，消毒液浓度和接触时间，最终冲洗要彻底。
  * **签字不全或代签：** 所有责任人必须本人亲笔签字，并填写日期。
  * **验收部位不明确：** 必须清晰界定本次验收的管道和设备范围。
  * **检验批划分不合理：** 试验与调试通常按系统或分区（如单体建筑、不同加压区域）划分检验批，确保覆盖整个饮用水系统。
  **总结：**
  填写这份验收记录的核心在于**过程真实、数据准确、记录完整、证据确凿**。务必把各项试验（水压、冲洗、消毒）做到位、记录清楚，并取得关键的水质检测合格报告。监理/建设单位的验收结论完全依赖于施工单位提供的这些支撑材料的完整性和真实性。因此，认真、规范地填写每一份原始记录，并妥善整理归档，是确保检验批顺利通过验收的基础。
