工艺管道都需要做哪些表格，分部分项划分表给一下

首页 > 有问必答 > 问题详情

本周热点问题

小蚂蚁

2026-05-28 15:25:22

其它资料 553 天津 10币

工艺管道都需要做哪些表格，分部分项划分表给一下

我要回答

邀请别人回答

全部回答

周路路铂金专家

2026-05-28 19:01:29

什么工程的工艺管道？

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- 小蚂蚁白银专家

  2026-05-29 09:25:26

  工业厂房涉及到的工艺管道

  回复

  回复

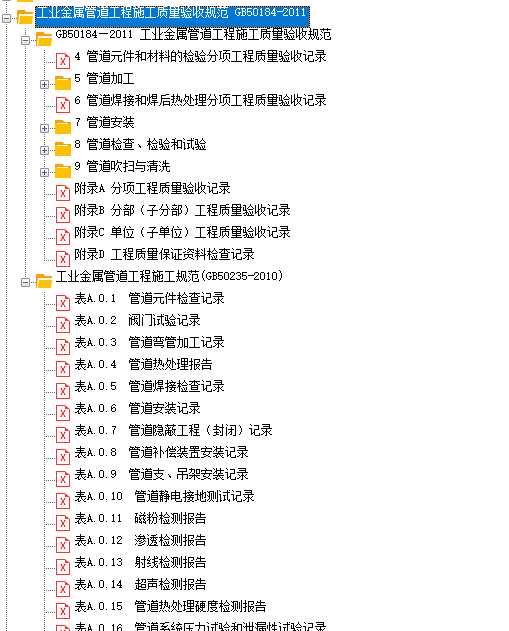

  周路路于2026-05-29 13:11:29 回复：添加这个模板库看看能不能用

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复
筑业小筑老师铂金专家

2026-05-28 16:43:55

以下是工艺管道施工过程中**常用的表格清单**及**分部分项工程划分表示例**，适用于工业管道（GB 50235）、压力管道（TSG D0001）等规范场景，可根据项目类型（化工、制药、能源等）调整：
---
### **一、工艺管道施工必备表格清单**
#### **1. 施工准备阶段**
| 表格名称 | 用途说明 | 相关标准 |
|---------------------------|-----------------------------------|------------------------|
| 工程材料/构配件报审表 | 管材、阀门、法兰等进场报验 | GB 50235 |
| 阀门试验记录 | 阀门强度/密封性试验 | SH/T 3503 / GB 50235 |
| 安全阀调试记录 | 安全阀开启压力校验 | TSG ZF001 |
| 焊接工艺评定报告（PQR） | 焊接工艺有效性证明 | NB/T 47014 |
| 焊工资格审查表 | 焊工持证项目核查 | TSG Z6002 |
#### **2. 施工过程记录**
| 表格名称 | 用途说明 | 关键字段示例 |
|---------------------------|-----------------------------------|------------------------|
| **管道焊接记录** | 记录焊口编号、焊工、工艺参数 | 焊缝号、预热温度、电流 |
|焊条烘烤发放记录 | 焊材保管与领用追踪 | 烘烤温度/时间 |
| **隐蔽工程验收记录** | 埋地/暗装管道验收 | 坐标、防腐层检测 |
| 管道安装检查记录 | 支吊架间距、坡度、对口错边量 |允许偏差实测值 |
|管道补偿器安装记录 | 预拉伸/压缩量记录 | 设计值 vs 实际值 |
#### **3. 检测与试验**
| 表格名称 | 用途说明 | 适用场景 |
|---------------------------|-----------------------------------|-----------------------|
| **无损检测报告** | RT/UT/MT/PT检测结果（含底片） | 需符合NB/T 47013 |
| 管道压力试验记录 | 强度试验/严密性试验 | 试验压力、稳压时间 |
| 管道泄漏性试验记录 | 气密性试验（有毒/可燃介质） | SH/T 3503 |
| 管道吹扫/清洗记录 | 水冲洗、空气吹扫、化学清洗 | 流速、目视清洁度 |
| 接地电阻测试记录 | 静电接地系统检测 | 化工管道强制要求 |
#### **4. 交工验收阶段**
| 表格名称 | 用途说明 | 归档要求 |
|---------------------------|-----------------------------------|-----------------------|
| **管道系统一览表** | 管线编号、介质、设计参数 | 与PID图对应 |
| 管道焊缝位置图 | 标注焊口编号及无损检测位置 | 竣工图必备附件 |
| 管道防腐绝热施工记录 | 保温/保冷层厚度检测 | 针入度检测报告 |
| **分部分项工程质量验收表**| 按划分表逐项验收签字 | 监理/业主确认 |
| 竣工资料移交清单 | 汇总所有施工、检测、试验文件 | 档案管理必备 |
> **注**：压力管道需增加《监督检验证书》（由特检院出具）。
---
### **二、工艺管道分部分项工程划分表示例**
依据 **GB 50484**（石油化工施工验收规范）和 **TSG D0001**（压力管道安全技术监察规程）综合编制：
| 单位工程 | 分部工程 | 子分部工程 | 分项工程示例（关键项） |
|----------|-------------------|------------------|----------------------------------------------------------------------------------------|
| **工艺管道安装** | **管道预制** | 管材加工 | 切割、坡口加工、管段组对 |
| | | 管件制作 | 弯管制作、三通加固 |
| | **管道安装** | 主干管 | 管道组对焊接、法兰连接、阀门安装 |
| | | 支管 | 分支管焊接、仪表管嘴安装 |
| | | 特殊管件 | 膨胀节安装、过滤器安装 |
| | **管道支承** | 支吊架 | 固定支架安装、滑动支架安装、弹簧支吊架调整 |
| | **管道焊接** | 焊缝施工 | 焊口组对、焊接工艺执行（按WPS） |
| | **管道检测** | 无损检测 | RT检测、UT检测、MT/PT检测（按检测比例） |
| | **管道试验** | 压力试验 | 水压试验、气压试验 |
| | | 系统试验 | 泄漏性试验、真空度试验 |
| | **防腐绝热** | 表面处理 | 喷砂除锈等级检验（Sa2.5） |
| | | 防腐施工 | 环氧煤沥青涂层、3PE防腐 |
| | | 绝热施工 | 岩棉保温、聚氨酯保冷 |
| | **系统清洗** | 管道吹扫 | 压缩空气吹扫、蒸汽吹扫 |
| | | 化学清洗 | 酸洗钝化（不锈钢管道） |
---
### **三、关键说明**
1. **压力管道分级影响划分**： - **GC1级**管道需单独划分单位工程，GC2/GC3可合并但需明确分项。
-涉及 **剧烈循环工况**、**毒性极度危害介质** 的管道应列为关键分项。
2. **检验批划分原则**： - 按 **管线号（Line No.）** 划分（如PL-1010、PG-2020等）；
- 同管线中按 **焊接工艺** 或 **压力等级** 细分（如Sch40与Sch80分开验收）。
3. **特种设备要求**：
- 压力管道需在分项工程中标注 **监督检验点（R点/W点）**，如： - **W点（见证点）**：管道压力试验、安全阀校验；
- **R点（审核点）**：焊接工艺评定报告、无损检测报告。
---
### **四、示例模板（简化版）**
#### **分项工程质量验收记录表**
| 分项工程名称 | **PL-1201工艺管道焊接安装** | 管线号 | PL-1201 |
|--------------|-----------------------------------|--------------|------------------|
| 检验依据 | GB 50235-2010 / WPS No.PQR-205 | 材质 | 304SS |
| **检查项目** | **允许偏差(mm)** | **实测值** | **结论** |
| 对口错边量 | ≤1.0 (壁厚≤10mm) | 0.5~0.8 | 合格 |
| 焊缝余高 | 0~3 | 1.2~2.5 | 合格 |
| 无损检测 | RTⅡ级合格（20%抽检） | 报告编号RT-012 | 合格 |
| **签字栏** | 施工员：_________ 质检员：_________ 监理：_________ | | |
---
> **提示**：实际项目中需根据 **设计文件**、**合同技术协议** 及 **行业规范**（如化工用SH/T 3503，电力用DL/T 5190）调整具体表格内容和划分层级。建议使用专业工程管理软件（如Primavera、智能管道管理平台）生成结构化表格。
