室内热水系统设计说明热水供水分区为负三层~首层为市政供水压力，二层~九层为低区供水压力，为什么系统图

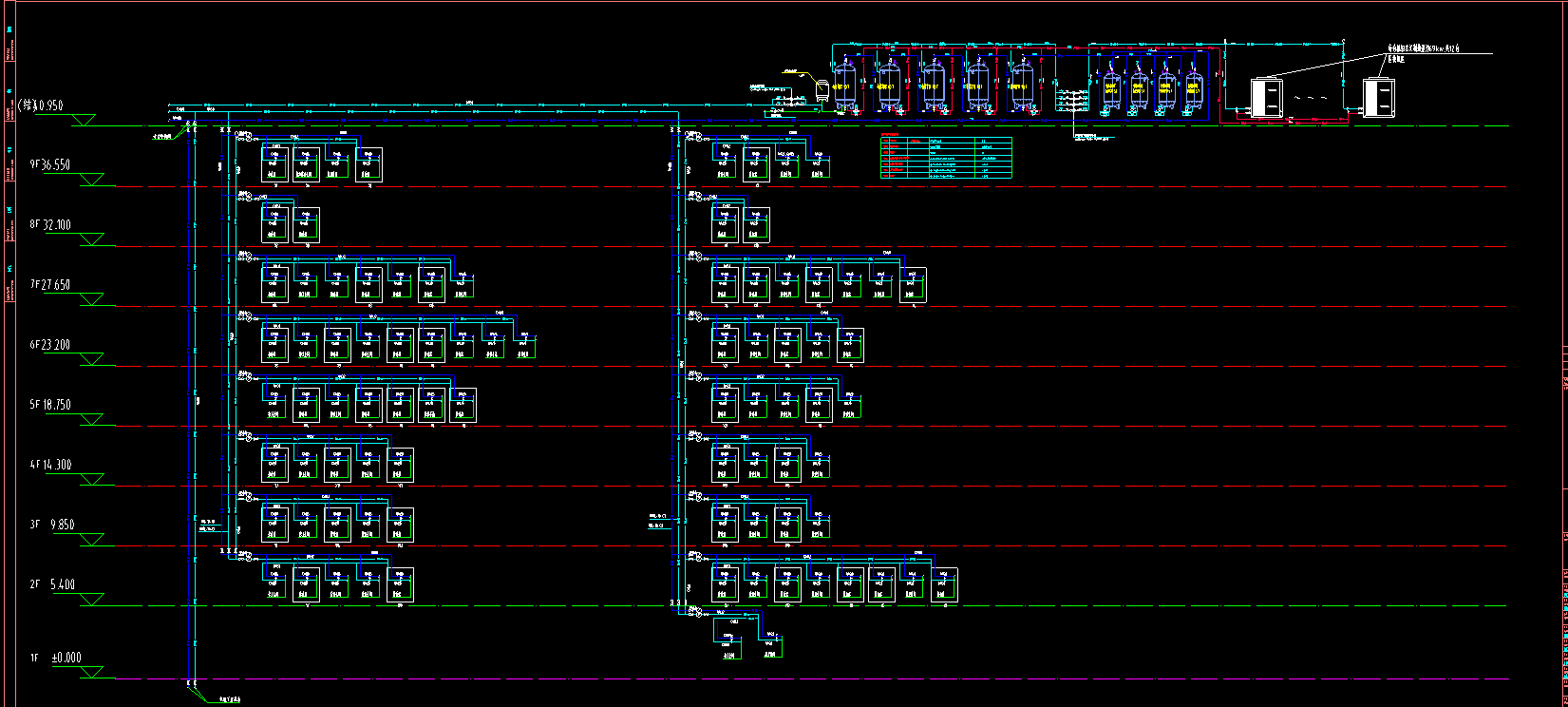

设计说明热水供水分区为负三层~首层为市政供水压力，二层~九层为低区供水压力，为什么系统图首层接的是中区

我要回答

全部回答

已采纳

田钰凤黄金专家

2026-05-29 15:12:31

截图看不太清楚，但是大概一层是和2~9层一个系统，需要与设计单位确认一下了。

点赞0

回复 2

举报

我的回答

提交取消

回复
全部回复
- Tjb123黄金专家

  2026-05-29 16:35:50

  是不是首层一个系统，二~九层一个系统，不应该首层~九层同一个系统

  回复

  回复

  田钰凤于2026-05-30 09:20:58 回复：如果设计说明是这么写的，那就应该是这样

  小小猪排酱中游于2019/09/23 23:18:56 回复： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回复

  回复

筑业小筑老师铂金专家

2026-05-28 16:43:05

这个设计说明中关于热水供水分区的表述是合理的，符合高层建筑给排水设计的基本原则，特别是关于**静水压力控制**的核心要求。系统图需要体现这种分区。
以下是详细解释 **“为什么”** 分区如此设置：
1. **核心原因：控制静水压力**
*建筑内的供水系统（无论是冷水还是热水）必须控制管道系统最低点（通常是该分区最底层用水点）所承受的**静水压力**。
* **规范要求：** 国家标准（如《建筑给水排水设计标准》GB 50015）规定，各分区最低卫生器具配水点处的**静水压力不宜大于0.45MPa**（兆帕）。
* **过高静水压力的危害：**
* **使用不适：** 低层用户（如首层、二层）打开热水龙头时，水流冲击力过大，使用体验差（如淋浴水打在身上很疼），甚至难以控制。
* **设备损坏：** 过高的压力会显著缩短用水器具（龙头、阀门、连接软管）、管道、管件、水泵、水箱等的使用寿命，增加泄漏和爆管的风险。
* **噪音：** 高速水流和阀门启闭会产生更大噪音。
* **能耗增加：** 系统需要承受更高压力，对材料和密封要求更高。
2. **市政供水压力覆盖负三层~首层：**
* **市政压力特性：** 市政给水管网的压力是相对恒定的，通常在0.20MPa - 0.30MPa左右（具体数值需查询当地市政资料或实测）。这个压力值**有限**。
* **覆盖范围计算：**
* 假设层高3米。
*负三层地面标高约为 -9.0米（相对于±0.00）。
* 首层地面标高为 ±0.00米。
* 该分区最高用水点通常在首层吊顶内（假设+3.5米）。
*那么，从市政引入管（通常在地面下-1.0米左右）到首层最高用水点的**几何高差**约为：3.5米 - (-1.0米) = 4.5米。
* 这段高差产生的**静水压力**约为：4.5米 * 0.01 MPa/米 = 0.045 MPa。
* 市政可用压力 (0.20 - 0.30MPa) > 所需克服的静压 (0.045MPa) + 管道阻力损失 + 最低工作压力 (通常0.05MPa)。因此，市政压力足够直接供应到负三层至首层。
* **优点：** 利用市政压力直供，**节能**（无需水泵加压）且**系统简单**。
3. **低区加压供水覆盖二层~九层：**
* **市政压力不足：** 市政压力（0.20-0.30MPa）无法克服将水提升到二层及以上楼层所需的静水压力和管道阻力。
* **静水压力控制：**
* 假设层高3米。
* 二层地面标高 +3.0米。
* 九层地面标高 +24.0米。
* 该分区最低用水点在二层（假设地面+0.5米，标高+3.5米）。
* 最高用水点在九层吊顶内（假设+27.5米）。
*加压泵出口（通常位于地下室或设备层）到九层最高用水点的**几何高差**很大（例如，从-1.0米到+27.5米，差28.5米，静压约0.285MPa）。
* 更重要的是，**分区最低点（二层用水点）的静水压力** = 加压泵出口压力 - (二层地面标高 - 泵出口标高)。例如，泵出口在-1.0米，二层用水点在+3.5米，高差4.5米，静压0.045MPa。如果泵要满足九层需求（克服约0.285MPa静压 + 阻力 + 工作压力，总出口压力可能需0.40-0.50MPa），那么二层用水点的静压就是0.40-0.50MPa - 0.045MPa ≈ 0.355-0.455MPa。
* **关键点：** 0.355-0.455MPa 这个值已经接近或达到了规范规定的静压上限（0.45MPa）。如果建筑再高几层，或者泵选型压力稍高，二层静压就**必然超过0.45MPa**，不符合规范要求。
* **分区必要性：** 因此，必须将二层及以上作为一个独立的“低区”进行加压。这样：
* 可以专门为这个区选择合适的加压设备（水泵、水箱等）。
* **最关键的是，可以将该分区最低点（二层）的静水压力控制在0.45MPa以内。** 设计时，通过合理确定加压设备的设置高度和出口压力，确保二层用水点的静压不超过限值。例如，把加压泵设在设备层（比如四层），就能显著降低二层处的静压。
4. **系统图体现：**
在热水系统原理图中，你需要清晰地表达这种分区：
* **市政直供区：** 用一条主干管表示，注明服务范围“B3F~1F”或“-3F~1F”，并标注“市政直供”或类似说明。该区通常不设加压泵（除非有局部增压需求）。
* **低区加压系统：** 用另一条（或另一组）主干管表示，注明服务范围“2F~9F”。图中需要画出为该区服务的加压设备：
* **最常见：** 变频加压水泵组（需画水泵、控制柜、配套阀门仪表等），并标注供水范围。
* **也可能：** 屋顶（或中间设备层）热水箱 + 下行变频加压泵/重力供水（需画水箱、水泵、配套管路等），同样标注服务范围。
* **分区隔离：** 两个分区的热水管网在系统图上是**物理隔离**的，没有直接连通（除了可能在热源处通过换热设备连接）。通常会在分区交接处（如1F与2F之间管井）的立管上设置明确的**分隔阀门**（虽然系统图可能简化表示，但原理上必须隔离）。
* **压力控制装置：** 在低区系统的合适位置（通常在进入分区的最低几层或立管底部），可能需要设置**减压阀**或**减压稳压阀**，以进一步确保低层用户（如二层、三层）的用水点压力不会过高，保证舒适性和安全性。这在系统图中应体现出来。
**总结：**
设计说明中将热水供水分区设置为“负三层~首层为市政供水压力，二层~九层为低区供水压力”，主要是基于以下原因：
1. **利用市政压力节能：** 充分利用市政管网压力覆盖地下和低楼层（B3F~1F），避免不必要的能耗。
2. **控制静水压力：**
* 市政压力有限，无法供应更高楼层。
* 更重要的是，如果用一个加压系统覆盖从地下室到九层，那么二层这个“低区”的最低用水点处**静水压力必然过高（超过0.45MPa）**，违反规范，导致使用问题和安全隐患。
3. **满足规范要求：** 通过设置独立的低区加压系统（2F~9F），可以精确控制该分区内最低用水点（二层）的静水压力，确保其不超过0.45MPa的限值。
4. **保证使用舒适与安全：** 分区避免了低层用户承受过高的水压，提高了使用舒适度，并保护了管道和设备。
**因此，系统图必须清晰地绘制出这两个独立的热水供水环路（市政直供环路和低区加压环路），标明各自的服务范围，并画出低区相应的加压设备（水泵组或水箱+水泵）以及必要的减压装置（如果需要），以准确反映设计意图并满足规范要求。** 忽略分区或者分区不合理，都会导致系统在压力控制上出现问题。
