全部回答

•

  筑业小筑老师铂金专家

  2026-06-01 18:07:52

  是的，给水系统（尤其是建筑给水系统）的**通水试验**通常是**按照系统分区来进行的**。这是标准且安全的做法。
  以下是关于分区、放水部位以及记录填写的详细说明：
  ## 一、 为什么要按分区做通水试验？
  1. **系统独立性：** 现代建筑给水系统（特别是高层建筑）通常根据高度、功能区域或供水压力被划分为不同的独立或半独立区域（如低区、中区、高区；生活冷水区、生活热水区；消防区等）。每个分区有独立的供水立管、减压阀组或水泵。
  2. **压力控制：** 不同分区的工作压力不同。如果对整个系统同时进行通水试验，低区可能承受远超其设计压力的水压，导致管道、阀门、接头甚至用水器具损坏、爆裂，非常危险。分区试验可以控制各区的试验压力在其设计工作压力范围内。
  3. **可行性：** 同时开启整个大楼所有末端点放水是不现实的，水量、水压需求巨大，排水设施也难以承受。分区进行更易于操作和控制。
  4. **问题定位：** 如果发生渗漏、堵塞或压力不足等问题，分区试验可以快速将问题锁定在特定区域内，便于查找和修复。
  5. **符合规范：** 国家及地方的建筑给水排水工程施工质量验收规范（如GB 50242）通常明确规定或推荐按系统、楼层或区域进行试验。
  ## 二、 放水试验部位选择（看哪？）
  放水试验的核心是**模拟实际用水工况，检查系统末端供水能力和畅通性**。关键部位选择原则如下：
  1. **系统最不利点：** 这是**最重要**的检查点。指在特定分区内：
  * **地理位置最高点：** 通常位于该分区最高楼层、最远端的用水点（如水龙头、淋浴、马桶水箱进水阀）。这里水压最低，最能检验系统的供水压力是否满足要求。
  * **距离最远点：** 距离水泵房或供水立管最远的用水点。这里水流阻力最大，最能检验管道是否畅通无阻。
  * **两者结合：** 最高且最远的点通常是该分区的“最不利点”。
  2. **分区末端：** 除了最不利点，还需要在该分区内选择若干具有代表性的**末端用水点**进行放水。这包括：
  *不同楼层的卫生间、厨房、阳台等的水龙头。
  * 热水系统的末端用水点（检查热水循环效果）。
  * 分区内不同支管的末端。
  * 公共区域的用水点（如清洁间、饮水器）。
  * **数量要求：** 规范通常要求开启该分区内**全部或按比例（如不少于10%）的用水点**。实际操作中，在保证覆盖代表性的前提下，可分批开启。关键是最不利点和各末端支管末端必须覆盖。
  3. **特殊装置附近：** 在减压阀、过滤器、水表、止回阀等重要装置后的用水点，也应检查其功能是否正常。
  4. **同时开启：** 试验时，应**同时开启**选定的多个末端点（特别是最不利点和附近的点），模拟高峰用水时的状态，检查系统流量和压力是否急剧下降（应满足设计要求）。
  **总结放水部位：看分区内的“最高、最远、最多”（最不利点+有代表性的末端用水点），并且要同时放水。**

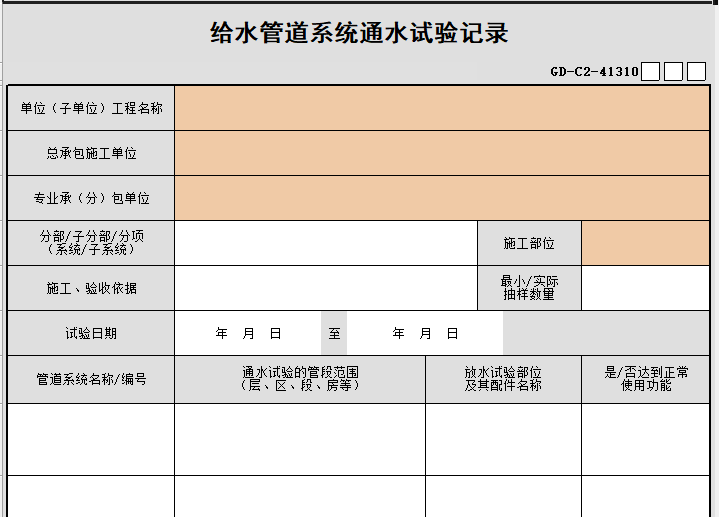

  ## 三、 记录怎么填？（通水试验记录表）
  通水试验需要填写正式的记录表格（通常有标准格式），作为工程验收的重要资料。主要填写内容包括：
  1. **基本信息：**
  * 工程名称
  * 试验日期
  * 试验单位/人员
  * 监理单位/人员（见证）
  * 天气情况（室外管道可能受影响）
  * 试验依据（执行的规范名称编号，如GB 50242）
  2. **分区信息：** **（关键！）**
  * **系统名称/编号：** 如“生活给水系统 - 低区 (LQ-01)”、“消火栓系统 - 高区 (XHQ-GQ)”、“热水循环系统 - 客房区”。
  * **试验范围/分区描述：** 具体说明本次试验覆盖的楼层、区域或立管编号。例如：“B2F~10F”，“1#立管供应的西翼客房1-12层”。
  3. **试验参数：**
  * **设计工作压力：** 该分区的设计压力值 (MPa 或 kPa)。
  * **试验压力/状态：** 通水试验主要是功能性试验，压力通常是**系统工作压力**或稍高（但需严格控制不超过设计压力）。重点记录**开启末端时的入口压力**和**最不利点压力**。有时会记录流量（如果测量了）。
  * **持续时间：** 持续放水并检查的时间，通常不少于规定值（如15分钟、30分钟或1小时，具体看规范要求）。
  4. **放水部位与检查情况：** **（核心！）**
  * **放水点位置：** 详细记录**实际开启放水的末端点位置**。例如：
  * “10F 男卫生间 - 最远端洗手盆龙头”
  * “10F 女卫生间 - 最远端马桶水箱进水阀”
  * “8F 客房808 - 洗脸盆冷热水龙头”
  * “5F 清洁间 - 水龙头”
  * “分区入口压力表处压力：0.40 MPa”
  * “最不利点 (10F男卫洗手盆) 压力：0.18 MPa”
  * **畅通性检查：** 水流是否顺畅？有无堵塞、断流、水流细小现象？记录为“畅通”或描述具体问题。
  * **渗漏检查：** 从水源到放水点，沿途所有**管道、阀门、管件、接头、水表、设备接口等**是否有渗漏、滴漏现象？记录为“无渗漏”或描述渗漏位置和情况。
  * **压力情况：** 记录最不利点及其他代表性点的出水压力（如果测量了），并评价是否满足设计/规范要求（如最不利点静压/动压要求）。
  * **器具功能：** 检查的用水器具（如水龙头、角阀）开关是否灵活？关闭后是否严密不漏？记录正常或异常。
  * **热水系统：** 热水出水时间、温度是否达到要求？循环效果如何？
  5. **试验结论：**
  * 明确填写该分区通水试验结果：**“合格”** 或 **“不合格”**。
  * 如果不合格，需在“问题记录”或“备注”栏详细说明不合格项。
  6. **问题记录/备注：**
  * 记录试验过程中发现的**任何问题**（如具体位置的渗漏点、堵塞点、压力不足点、器具故障等）。
  * 记录采取的措施（如已修复）或待处理事项。
  * 其他需要说明的情况。
  7. **签字栏：**
  * 施工方试验人员签字 * 施工方技术负责人/质检员签字 * 监理工程师（或建设单位代表）签字确认
  ### 填写要点提示
  * **真实准确：** 如实记录观察到的所有情况，特别是问题和压力值。
  * **具体详细：** 放水点位置、问题位置描述要清晰具体（楼层、房间号、器具名称、管道位置等），便于后续查找修复。
  * **量化记录：** 压力值、流量值（如有测量）要准确记录。
  * **结论明确：** 合格/不合格结论要清晰。
  * **签字齐全：** 相关责任人员签字确认。
  ## 总结与关键步骤

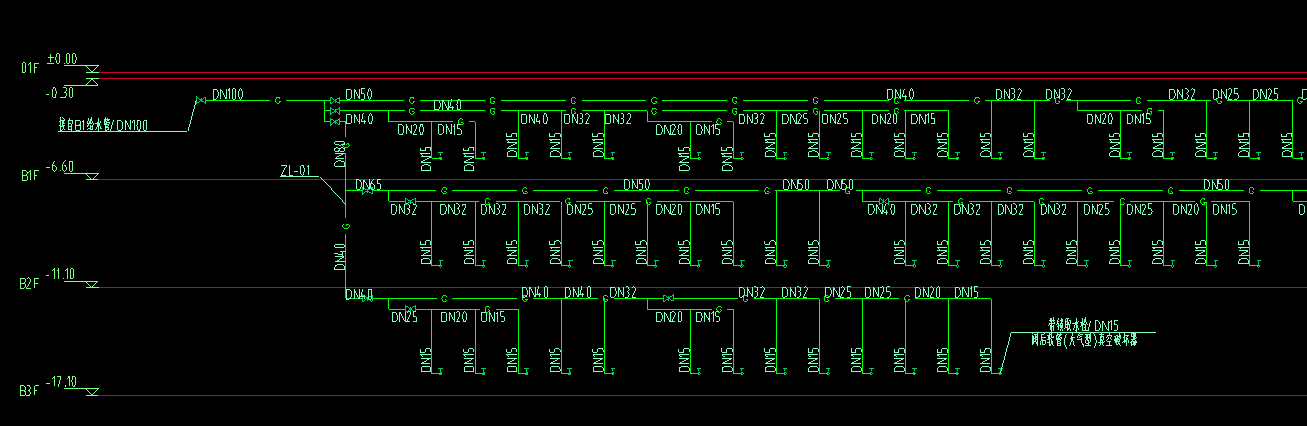

  1. **确定分区：** 根据设计图纸和系统划分，明确本次试验的分区范围。
  2. **制定方案：** 明确该分区的放水点（重点是最不利点和代表性末端点），计划开启顺序和数量。
  3. **检查准备：** 确保管道已按要求冲洗完毕，支架牢固，阀门启闭状态正确，末端器具安装到位（或临时安装堵头/水龙头），排水通道畅通，准备好压力表、记录表、通讯工具、检修工具等。
  4. **缓慢充水：** 缓慢开启分区总阀，让系统逐步充满水，排出空气。观察沿途有无明显泄漏。
  5. **开启末端放水：** 按计划同时开启选定的多个末端点进行放水。
  6. **全面检查：** 在持续放水期间：
  * **查畅通：** 观察各放水点水流是否连续、稳定、无气泡、流量充足。
  * **查渗漏：** 仔细检查从水源到放水点的**所有**管道、接头、阀门、管件、设备接口、水表等处，看是否有渗水、滴水、冒汗现象。特别注意隐蔽处和穿墙/楼板处。
  * **测压力（重要）：** 在分区入口（总阀后）和**最不利点**安装压力表，记录放水时的压力值，确认最不利点压力是否满足设计要求。
  * **查器具：** 检查开启的用水器具功能是否正常，关闭后是否严密。
  7. **记录：** 实时、详细地填写通水试验记录表。
  8. **关闭与恢复：** 试验结束，关闭放水点，关闭分区总阀（如需）。对发现的问题进行标记和记录。
  9. **结论与整改：** 根据检查结果给出试验结论。不合格项需整改后重新试验。
  **核心要点再强调：分区试验是安全有效的基础；最不利点和代表性末端点放水是关键检查手段；无渗漏、全畅通、压力达标是合格标准；详实具体的记录是验收依据。** 务必严格按图纸、规范和审批的试验方案执行。
